带轴段直齿圆柱传动齿轮结构设计

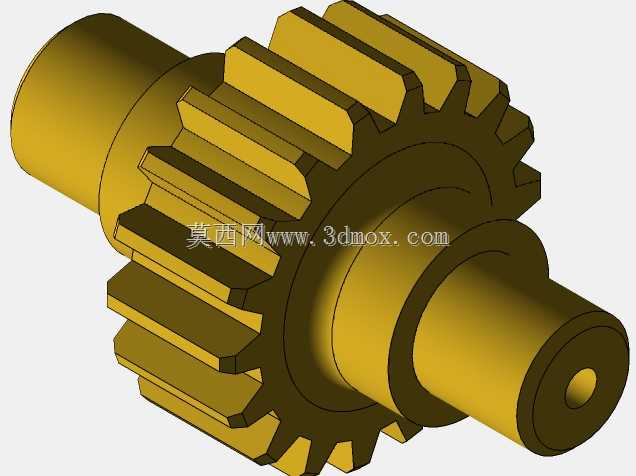

　　这款带轴段的直齿圆柱齿轮，主要应用在中小功率的闭式齿轮传动场景中，常见于轻工机械、小型输送设备、自动化生产线的动力传递单元，也可作为小型减速机内部的首级传动齿轮使用，承担动力输入输出端的转速扭矩转换作用。从结构设计来看，齿轮与两端支撑轴段采用一体化结构设计，省去了齿轮与轴装配所需的键槽、锁紧螺母等连接结构，既减少了装配环节的累计误差，也能在小尺寸安装空间内提升传动部件的整体刚性，避免分体式装配带来的同轴度偏差问题，适合转速不超过1500r/min、传递扭矩在120N·m以内的传动工况。齿部采用标准渐开线直齿齿形，齿向无螺旋角，加工时可采用滚齿一次成型，无需额外的螺旋角导程调整，加工成本更低，装配时也不会产生轴向分力，

　　两端支撑位置仅需配置深沟球轴承即可承受全部径向载荷，简化了箱体内部的支撑结构设计。两端轴段做了差异化直径设计，直径较大的一侧作为动力输入端，可通过联轴器与驱动电机输出轴连接，轴端预留的倒角结构方便装配时快速对准轴承内圈与联轴器内孔，避免装配过程中刮伤配合面；直径较小的一侧作为动力输出端，可直接对接负载端的连接套，也可根据实际使用需求加装传动链轮或同步带轮。齿宽与齿顶圆的比例控制在0.8的常规区间，既保证了足够的齿面接触面积，避免单位面积载荷过大造成齿面过早磨损，也不会因为齿宽过大导致齿向载荷分布不均，在轴段受载轻微弯曲时仍能保证大部分齿面有效啮合。齿根位置做了标准圆角过渡，避免应力集中造成的轮齿断裂风险，所有棱边均做了0.

　　2mm的倒钝处理，去除加工产生的毛刺，防止装配或检修过程中划伤操作人员，也避免毛刺脱落进入啮合区域造成齿面压伤。安装边界方面，整体轴向尺寸控制在紧凑区间，两端轴段的配合直径公差采用h7级精度，与轴承内圈的配合为过渡配合，既保证装配时不会过于松旷产生跑圈问题，也不会因为过盈量过大造成轴承装配后游隙过小引发的发热抱死问题。齿顶圆与箱体内壁的安全间隙预留了不小于5mm的距离，避免箱体加工误差或轴系受载变形时齿顶与箱体内壁发生刮擦，齿轮端面与相邻轴承端面的间隙预留了2mm的调整空间，可通过调整垫片组的厚度来控制轴系的轴向窜动量，保证轮齿啮合的齿宽接触率达到设计要求。实际使用过程中，这类一体式齿轮轴结构无需额外做齿轮与轴的周向固定，

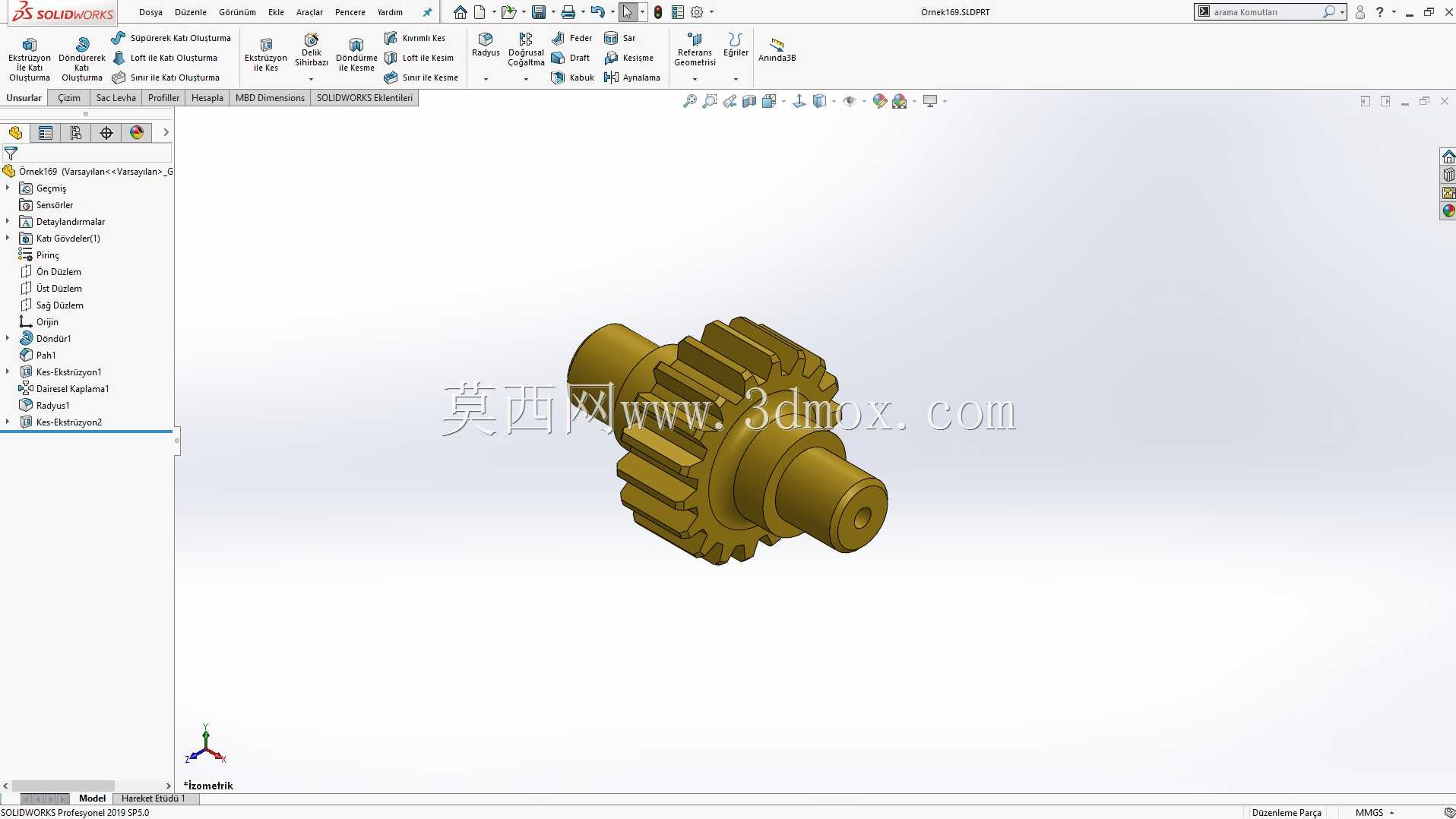

　　不存在键连接失效的风险，在频繁正反转的传动工况下优势更明显，不会因为键侧间隙产生换向冲击，传动噪音更低，传动效率也比分体式装配结构高2%左右。建模过程中对齿形做了精确的渐开线拟合，齿根过渡曲线完全符合加工工艺要求，可直接导入工程图模块生成加工图纸，也可导入有限元分析软件做齿面接触应力与齿根弯曲应力的校核，根据实际载荷情况调整齿宽或轴段直径参数，适配不同的传动功率需求。
