一体化握持式机械钥匙结构设计

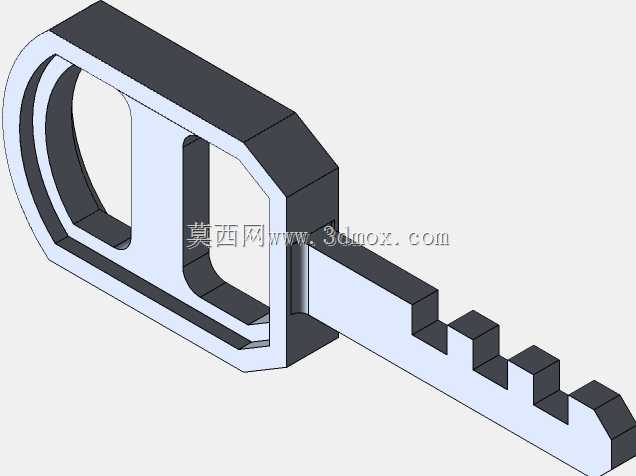

　　日常使用的机械钥匙看似结构简单，实则每一处轮廓都对应着锁芯内部弹子的排布逻辑，这款一体化结构的钥匙，在设计阶段就把握持手感与传动可靠性放在了核心位置。先从齿形段说起，这部分是钥匙实现解锁功能的核心，每个齿的高度差、齿面的倾斜角度、齿间的过渡圆角，都需要和对应锁芯的弹子行程完全匹配，建模时每一个齿位的尺寸都要严格对应锁芯的弹子孔位公差，齿尖做了小角度倒角处理，既可以避免插入锁孔时刮蹭锁芯内壁的金属毛刺，也能在日常插拔过程中减少齿面的磨损量，延长钥匙的实际使用寿命，齿根位置预留了0.2mm的圆角过渡，避免长期承受扭转力矩时出现应力集中导致的齿根断裂问题。再看握持段的结构，没有采用传统钥匙的扁平片式结构，而是做了带镂空的框型握持结构，

　　这种结构首先提升了握持时的摩擦力，手指可以扣入镂空区域，转动钥匙时不需要施加过大的正压力就能传递足够的扭转力矩，尤其是手上沾有油污或者水渍的时候，不会出现打滑拧不动的情况；框型结构的壁厚做了均匀化处理，整个握持段的壁厚保持在2.5mm左右，既不会因为壁厚过薄导致握持时出现硌手的棱角，也不会因为壁厚过大增加不必要的材料重量，镂空区域的边缘全部做了R1.5的圆角打磨，和手指接触的位置没有尖锐棱边，长期使用也不会磨伤皮肤。从安装边界的角度来说，这款钥匙的整体插入段长度控制在标准锁芯的适配范围内，插入锁芯后，握持段的端面和锁芯外端面预留了1mm的间隙，不会因为加工公差导致钥匙插到底后出现顶死、无法转动的问题，

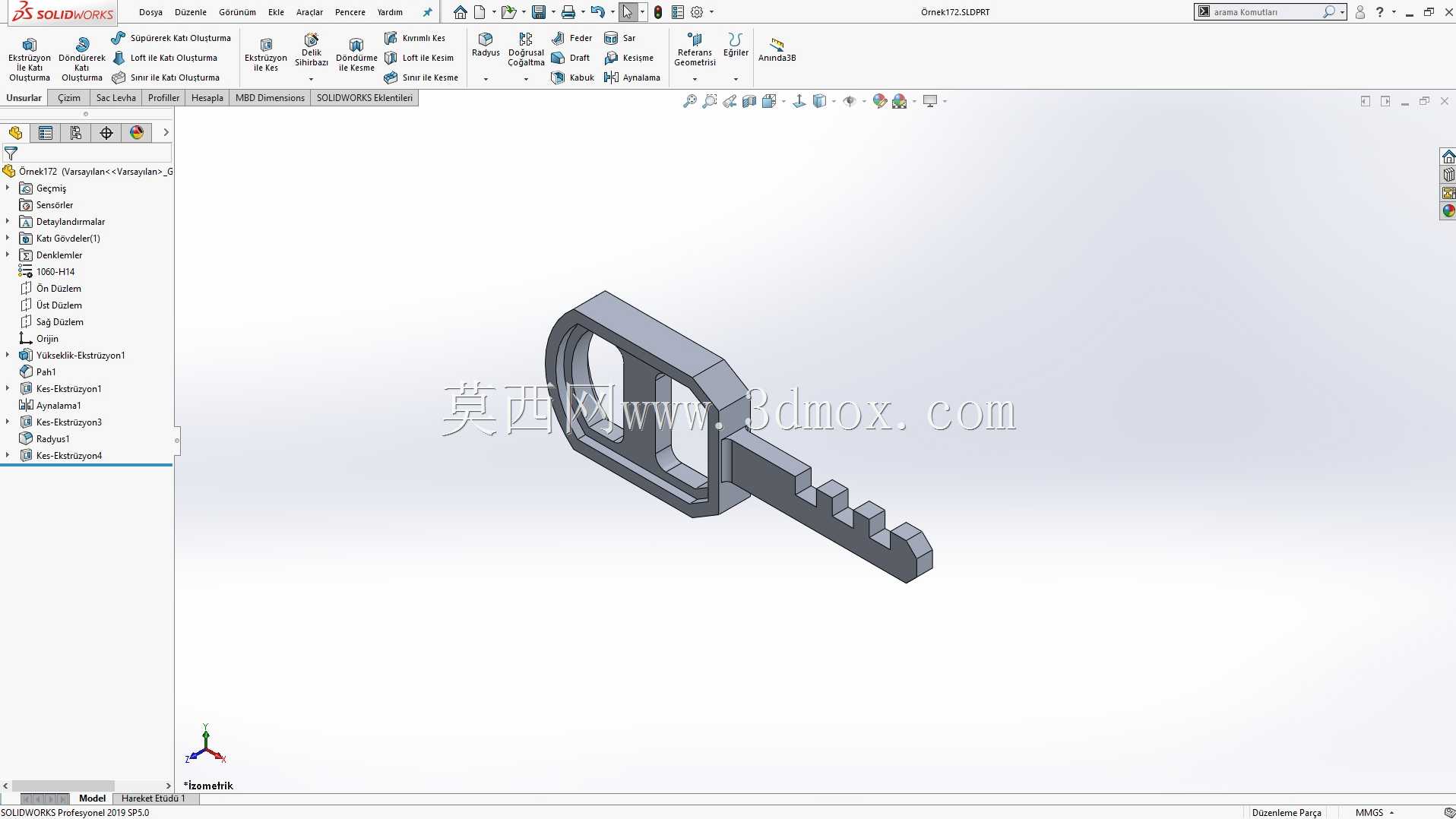

　　钥匙的整体厚度和锁芯钥匙槽的宽度保持0.1mm的间隙配合，插入过程顺滑无卡顿，不会出现过松导致的晃动旷量，也不会因为过紧导致插拔费力。在实际应用场景中，这种一体化结构的钥匙除了适配常规的民用弹子锁，也可以经过尺寸调整后适配设备柜锁、工具箱锁等工业场景的锁具，框型握持结构相比传统扁平钥匙，在佩戴劳保手套操作的时候也能稳定施力，不会因为手套的防滑层过厚导致捏不住钥匙。建模过程中，齿形段和握持段采用了一体化拉伸成型的结构逻辑，没有拼接焊缝或者装配结构，整体结构强度更高，即使承受超过常规使用的扭转力矩，也不会在两段的衔接位置出现断裂，衔接位置做了渐变的截面过渡，从齿形段的窄截面平滑过渡到握持段的宽截面，应力分布更均匀，

　　不会出现截面突变导致的应力集中问题。另外，钥匙的所有外露棱边都做了去毛刺处理的结构设计，建模时就把非配合面的棱边全部倒了圆角，后续不管是采用金属铣削加工还是注塑成型加工，都不需要额外做大量的人工去毛刺工序，能有效降低加工环节的工时成本。齿形的排布上，相邻齿的高度差没有做过大的跳变，避免锁芯内部弹子在钥匙插入时出现行程差过大导致的卡滞，每个齿的工作面都和钥匙的插拔方向保持垂直，保证弹子能精准落到齿面的定位位置，不会出现错位导致的锁芯无法转动的问题。
