外螺纹中空直通液压管路连接接头

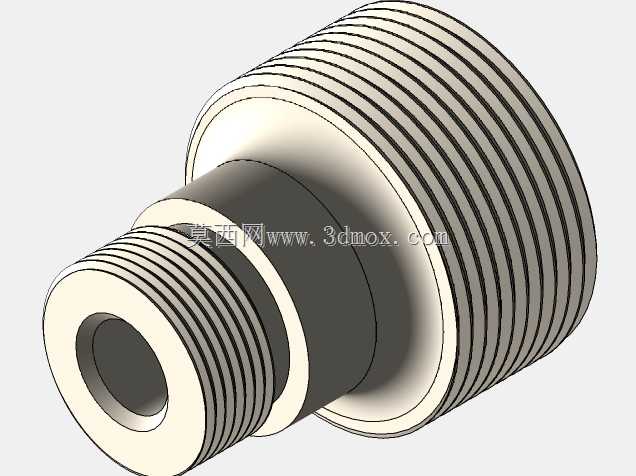

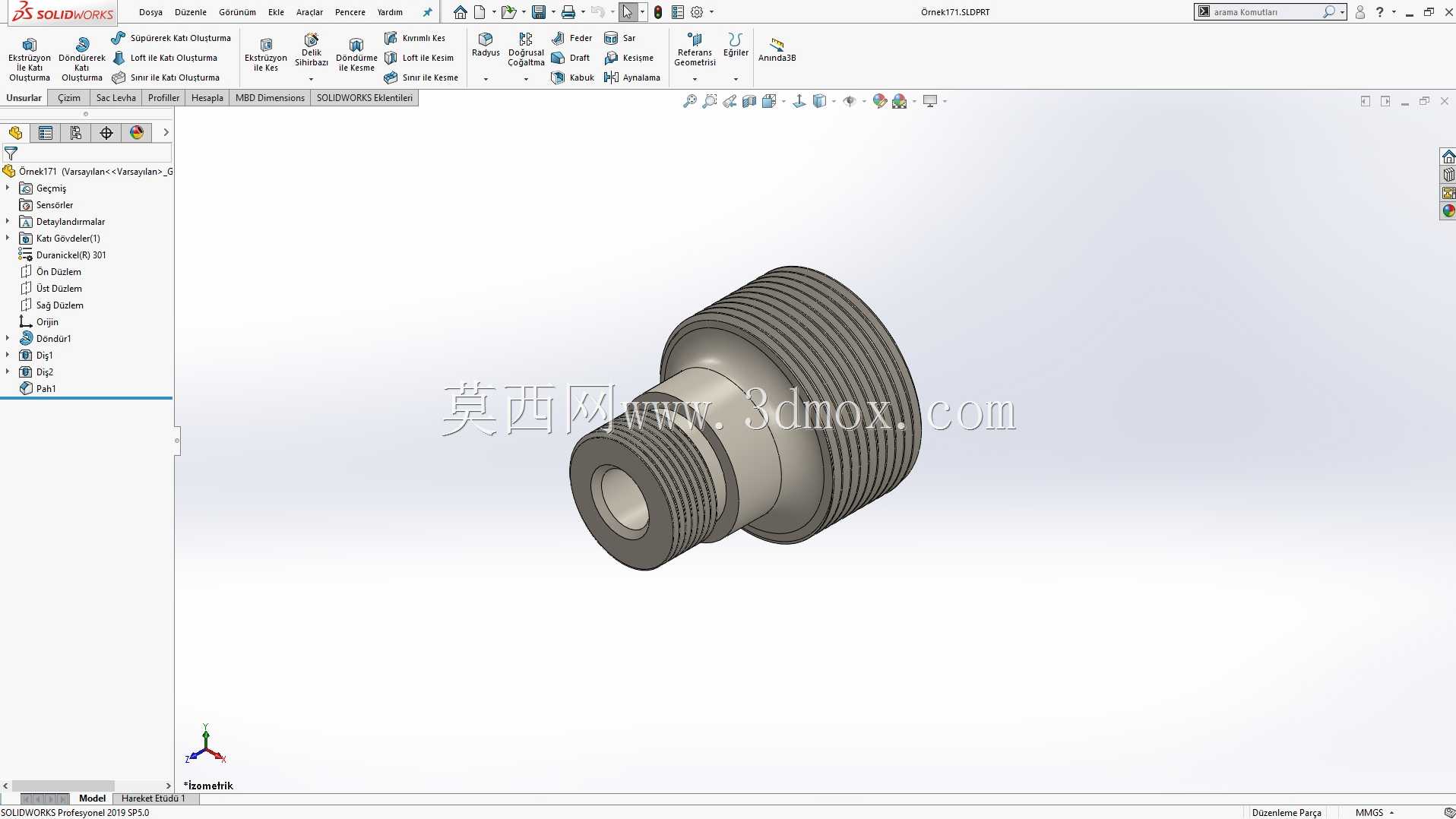

　　做液压系统管路排布的时候，这类外螺纹中空直通接头是绕不开的基础连接件，很多刚入行的设计人员容易在这类小零件上踩坑，要么是螺纹旋合长度留得不够导致承压后脱开，要么是中空通径选小了造成管路压损过大，还有的没考虑安装边界导致扳手空间不足，现场装拆的时候根本没法下手。这个接头的整体结构是两端带外螺纹、中间带定位轴肩的中空回转体，从建模的细节来看，两端的外螺纹分别适配不同规格的管路接口，中间的环形轴肩是安装定位的基准面，装配的时候这个端面要贴紧对应连接件的安装面，配合密封件就能实现端面静密封，避免管路带压运行时出现渗漏。

　　从实际应用场景来说，这类接头多用在中低压液压回路、气动管路、润滑系统的硬管或软管转接位置，比如设备液压站的阀组出油口到执行元件的管路中间，需要把不同管径或者不同螺纹标准的管路接起来的时候，就会用到这类直通接头，相比卡套式接头，这种全螺纹加端面密封的结构抗振动性能更好，在工程机械、机床液压系统这类有持续振动的工况下，不容易出现松脱渗漏的问题。设计这个零件的时候，首先要确定的是中空通径的尺寸，这个尺寸直接决定了管路的通流能力，通径太小会导致介质流速过高，不仅会加大压力损失，还可能在管路内部产生紊流引发振动噪声，通径太大则会让接头整体外径变大，占用不必要的安装空间，所以通径一般是根据管路的额定流量、介质流速来反推确定，常规液压系统的管路流速控制在3-5m/s的时候，通径和流量的匹配度是比较合理的。

　　然后是两端螺纹的参数设计，外螺纹的精度等级一般选6g，满足普通管路连接的互换性要求，螺纹的旋合长度不能太短，至少要保证有5-8个完整的啮合牙型，才能承受管路的额定工作压力，避免带压状态下螺纹滑牙脱开。中间的定位轴肩外径要比螺纹大径大出2-3mm，一方面是给密封件留出安装位置，不管是用组合密封垫圈还是O型圈，都有足够的压缩空间，另一方面轴肩的两个端面要保证和接头轴线垂直，垂直度公差控制在0.02mm以内，不然装配之后密封面会出现偏斜，就算拧得再紧也会出现渗漏。接头的整体外形是回转体，加工的时候可以直接用棒料在车床上一次装夹完成内外圆、螺纹、端面的加工，能很好地保证各段的同轴度，避免因为同轴度误差导致装配后管路出现别劲的问题，长期受交变应力的话容易在接头根部产生疲劳断裂。

　　安装边界方面，这类接头在做整机布局的时候，要给两端的螺纹连接留出足够的扳手空间，中间轴肩的位置如果是用开口扳手拧紧的话，轴肩的对边尺寸要符合标准扳手的规格，周围至少要留出扳手旋转1/6圈的空间，不然现场装配的时候只能用管钳强行拧，很容易破坏螺纹表面或者把接头拧变形。另外接头的总长要控制好，不能太长导致管路伸出过多影响周边部件的运动，也不能太短导致螺纹旋合深度不够，一般来说两端螺纹的有效长度要比对应连接件的内螺纹深度短1-2个螺距，避免螺纹顶死导致密封面压不紧。从结构细节来看，接头的内孔和端面交接的位置做了小倒角，不仅能去除加工毛刺，还能避免介质流通的时候在尖角位置产生冲蚀，延长接头的使用寿命，外螺纹的起始端也做了引导倒角，装配的时候能顺利对准内螺纹，不会出现错牙的问题。这类零件看起来结构简单，但是每一处尺寸都和实际使用的可靠性直接相关，建模的时候把这些工艺和安装的细节考虑到位，后续出工程图、加工、装配的时候就能少走很多弯路，不会出现零件做出来装不上、用不住的问题。
