带法兰凸缘的空心衬套结构设计

　　这类带单侧凸缘的空心衬套，在轻工输送设备、小型自动化装配线、工装夹具定位模块里的应用占比不低，很多做非标设备的结构工程师在做旋转副、滑动导向副的细节设计时，都会优先考虑这类结构形式，相比无凸缘的直套，它自带轴向定位面，不需要额外加工轴用挡圈槽或者加装定位卡簧，能减少装配环节的零件数量，也能降低轴系零件的加工复杂度。从实际使用场景来看，这类衬套常被用作转轴的径向支撑，或者往复运动杆件的导向套，比如小型皮带输送机的从动辊端支撑、气动滑台的导杆导向套、工装夹具里的定位销衬套，都能见到同结构的零件，它的凸缘端面可以直接贴靠在安装立板的外侧，承受一定的轴向窜动力，避免衬套在长期往复受力后滑入安装孔内部，导致支撑失效。

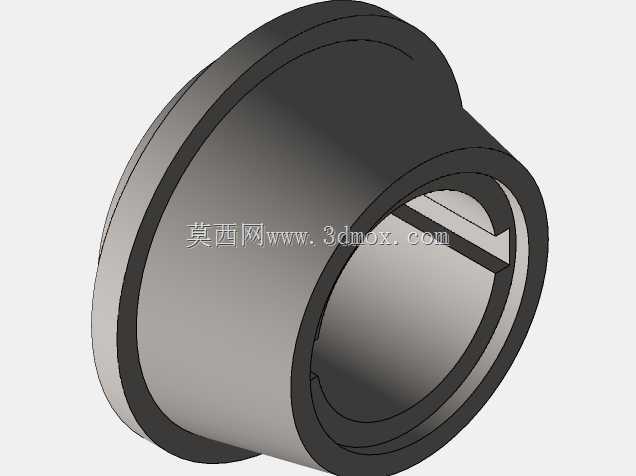

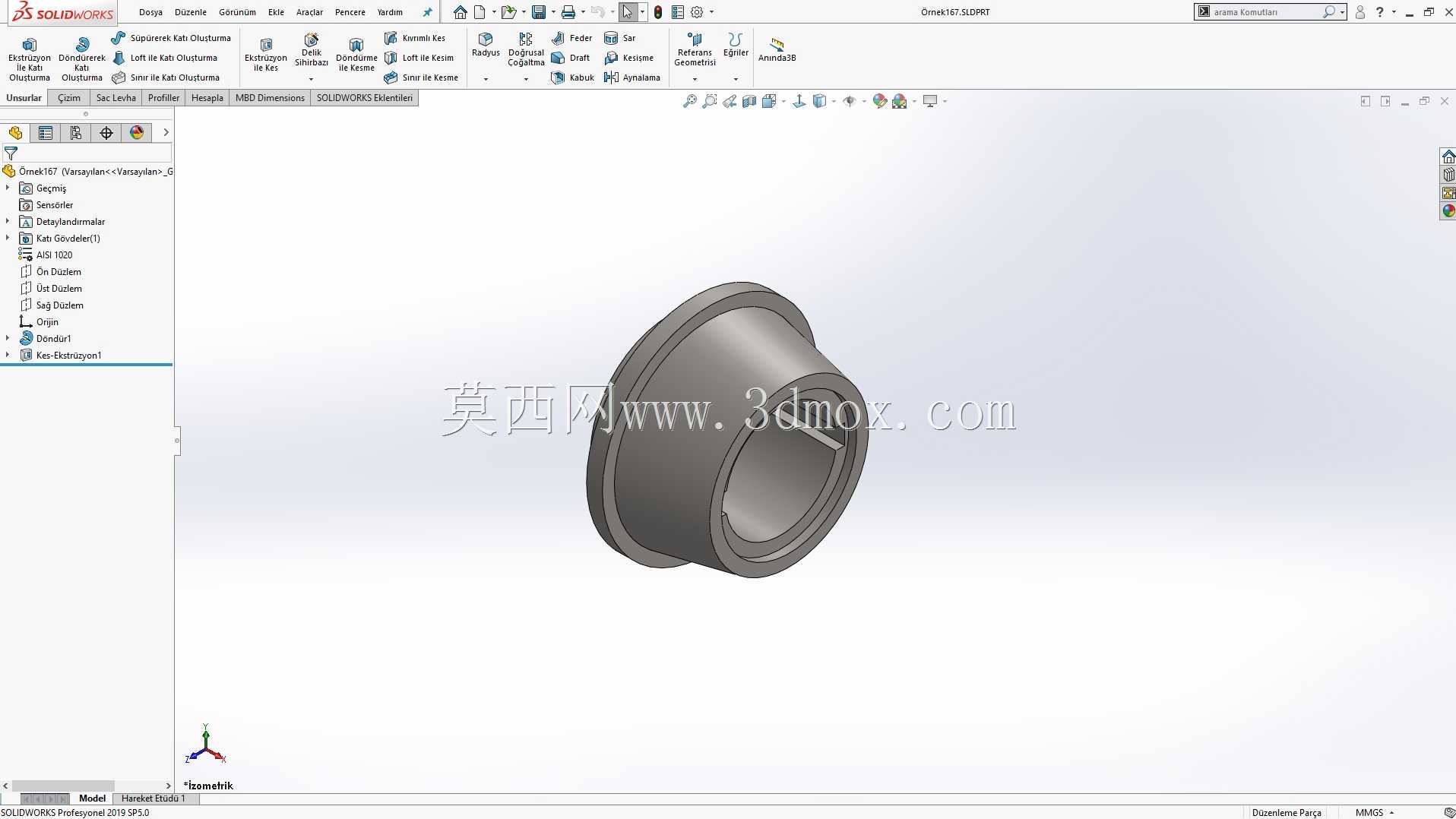

　　从结构设计逻辑上看，这个零件采用一体成型的回转体结构，主体是等壁厚的空心圆柱段，一端延伸出直径更大的环形凸缘，空心内孔是核心的配合面，根据使用场景的不同，内孔可以和转轴形成间隙配合做滑动支撑，也可以压入含油耐磨材料后做成无油润滑的导向套，外圆柱面则和安装基板的安装孔采用过渡或者小过盈配合，压装后不需要额外的紧固件就能完成径向固定，凸缘的厚度一般根据轴向受力大小调整，常规轻载工况下凸缘厚度取圆柱段壁厚的1.5到2倍即可，既不会因为太薄导致压装时凸缘变形，也不会因为太厚浪费材料、增加不必要的安装空间占用。

　　在安装边界的设计考量上，这类衬套的安装孔只需要在基板上加工出对应直径的光孔，孔口做0.5到1毫米的倒角，方便压装时导向，避免衬套外圆被孔口毛刺刮伤，凸缘的贴合面需要保证安装基板对应位置的平面度，一般要求平面度公差在0.05毫米以内，避免压装后衬套轴线和安装面不垂直，导致转轴转动时出现卡滞、偏磨的问题。如果是用作旋转支撑的场景，衬套的长度一般要比安装基板的厚度大2到3毫米，让内孔的配合面完全覆盖转轴的支撑段，减少转轴的悬臂长度，降低轴端的跳动量；如果是用作往复导向的场景，衬套的内孔表面粗糙度要控制在Ra1.6以下，必要时可以在内壁加工出油槽，存储润滑脂，延长耐磨寿命。

　　从功能特性来说，这种一体法兰衬套相比拼接式的衬套加挡圈结构，整体刚性更好，不存在拼接缝隙，在有粉尘、切削液的工况下，能减少杂质进入配合面的概率，适合用在木工机械、食品包装线这类有少量粉尘或者喷淋清洗的场景，零件本身的结构完全对称，没有复杂的异形特征，不管是采用棒料车削加工，还是采用粉末冶金压制成型，都能实现较高的加工效率，批量生产成本也比较低。设计时需要注意凸缘和圆柱段的过渡位置要加工出圆角，避免应力集中，尤其是在承受交变轴向载荷的场景下，过渡圆角的半径不能小于0.3毫米，防止长期受力后在过渡位置出现开裂。另外，内孔和外圆的同轴度公差需要控制在0.02毫米以内，凸缘端面和内孔轴线的垂直度公差控制在0.03毫米以内，才能保证安装后转轴的转动精度，避免出现偏载导致的局部快速磨损。在实际选型替换时，只需要确认内孔直径、衬套总长度、凸缘外径三个核心尺寸，就能匹配大部分常规安装场景，不需要做复杂的结构修改，适配性很强。
