直齿圆柱传动齿轮结构设计方案

　　这款直齿圆柱齿轮主要应用于中小功率的定轴轮系传动场景，常见于轻工机械输送线、小型农机变速机构、普通机床进给箱这类对传动平稳性有基础要求、载荷冲击较小的工况中，作为传动链路里的核心动力传递零件，承担着匹配转速、传递扭矩的核心作用，可将输入端的旋转动力通过轮齿啮合平稳传递至下一级传动组件，适配的常规输入转速区间在每分钟100转到800转之间，能稳定传递额定范围内的扭矩，不会出现明显的传动滞后问题。

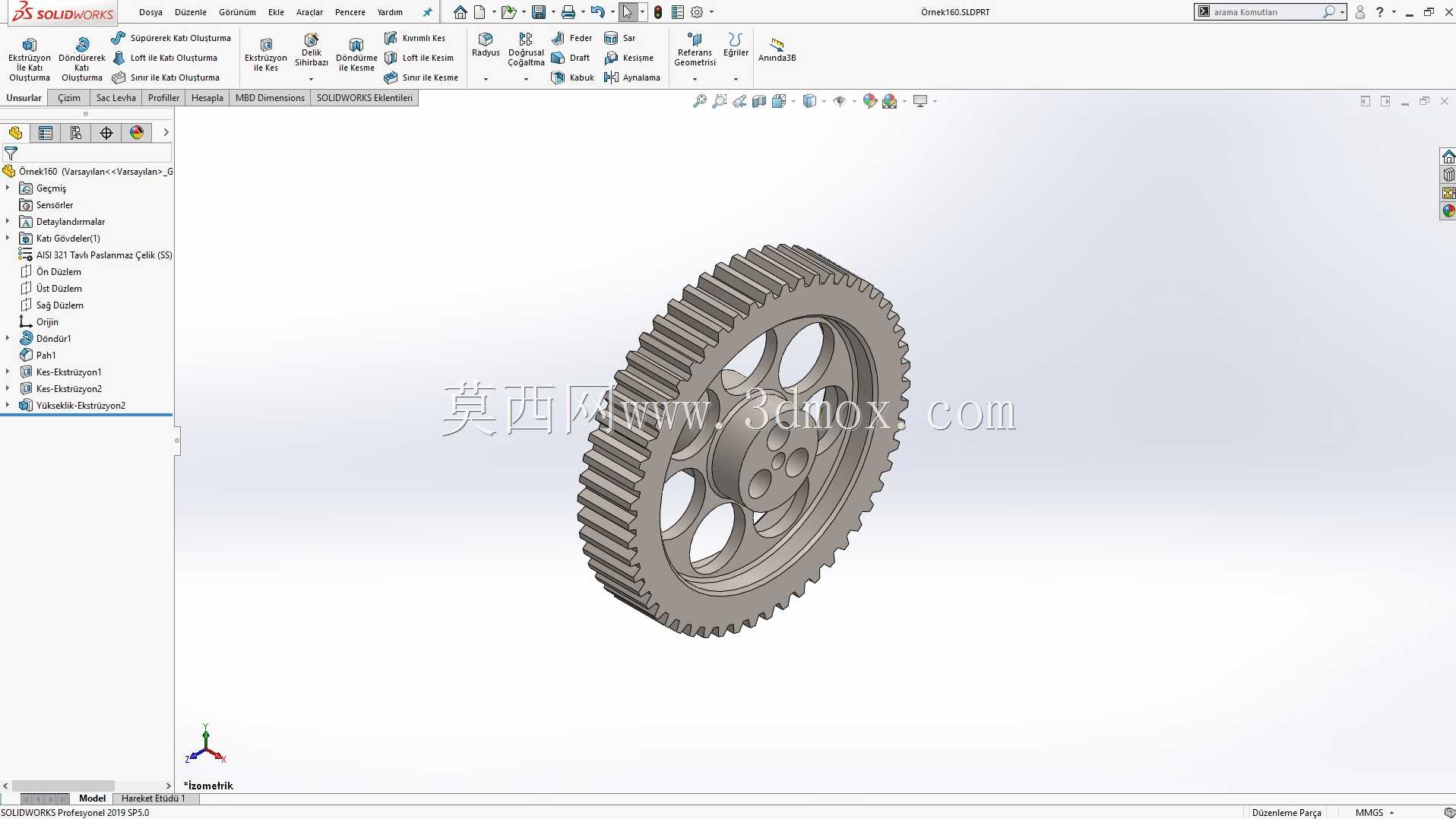

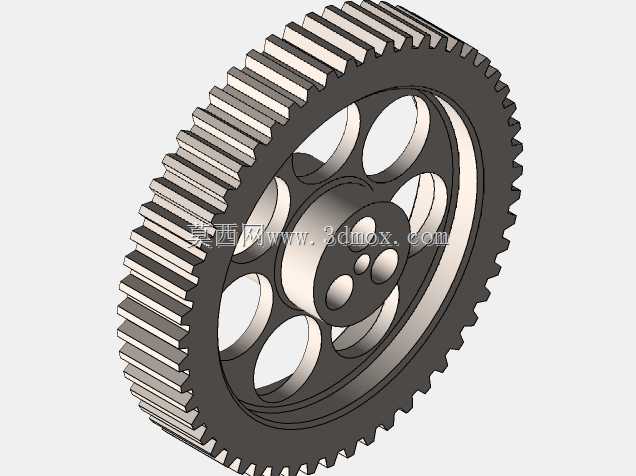

　　从结构设计逻辑来看，这款齿轮采用了腹板式带减重孔的结构形式，区别于小模数齿轮常用的实心轮体结构，这种设计是在保证轮体整体刚度、轮齿啮合强度满足工况要求的前提下，尽可能削减轮体非受力区域的材料用量，一方面能降低齿轮自身的转动惯量，减少设备启动、变速过程中的惯性冲击，让传动响应更灵敏，另一方面也能控制零件整体重量，降低装配环节的劳动强度，同时减少长期运转过程中支撑轴的径向载荷负担，延长配套轴承的使用寿命。轮缘部分的厚度经过核算，完全覆盖轮齿的全齿高深度，保证轮齿根部有足够的支撑强度，避免啮合受力时出现轮缘变形导致的齿形偏差；轮毂部分的内孔为标准圆柱通孔设计，可与对应直径的传动轴通过平键实现周向固定，轮毂的轴向长度略大于轮缘宽度，能保证和轴的配合接触面积足够，避免运转过程中出现齿轮偏摆、键槽受力不均的问题；连接轮缘和轮毂的腹板上均匀开设了四个圆形减重孔，孔位的分布完全围绕齿轮中心呈圆周对称，不会破坏轮体的动平衡性能，同时这些孔位也可作为装配过程中的吊装、借力点位，方便现场安装时的对位调整。

　　齿形部分采用标准渐开线直齿设计，齿向与齿轮轴线完全平行，这种齿形的优势在于加工工艺成熟，无论是滚齿、插齿都能达到较高的齿形精度，装配时不需要像斜齿轮那样额外调整轴向啮合位置，对安装空间的轴向尺寸要求更低，也不会产生额外的轴向力，可简化配套支撑轴承的选型，不需要额外配置能承受轴向载荷的轴承组件，能降低整套传动机构的成本。齿面的粗糙度控制在合理区间，能保证啮合过程中齿面接触均匀，减少局部点蚀、磨损的风险，正常润滑条件下的使用寿命能满足常规工业设备的大修周期要求。

　　从安装边界尺寸来看，这款齿轮的齿顶圆直径适配160规格的中心距安装要求，安装时需要保证啮合齿轮的轴线平行度误差控制在允许范围内，齿侧间隙按照标准规定的数值预留，既不能间隙过大导致传动冲击、反向空程量大，也不能间隙过小导致运转卡滞、齿面润滑不足出现干磨。装配前需要确认内孔与轴的配合公差符合设计要求，键槽的尺寸与配套平键匹配，装配到位后需要做径向圆跳动、端面圆跳动的检测，保证跳动值在公差允许范围内，避免高速运转时出现振动、噪音过大的问题。日常运维过程中，可通过腹板上的减重孔观察齿面的磨损情况，也方便加注润滑脂时直接作用到啮合齿面，减少运维操作的复杂度。

　　在实际选型适配时，需要注意这款齿轮的模数、齿数要和配对传动的齿轮参数匹配，保证传动比符合设计要求，同时要核算实际传递的扭矩是否在齿轮的额定承载范围内，避免过载使用导致轮齿断裂、齿面塑性变形等失效问题。相较于斜齿轮，这款直齿轮的传动效率更高，没有轴向力的额外损耗，适合布置在轴向空间有限、不需要特别高的传动平稳性的中低速传动场景，在小型自动化输送设备、包装机械的传动箱、农用机具的变速机构中都能稳定发挥作用，其对称的结构设计也让零件的加工、检测流程更简便，批量生产时的品控更容易把握，能有效控制零件的制造成本。
