日常做设备结构排布时,这类L型折弯支架的使用频率非常高,不管是小型自动化设备的内部元器件固定,还是工装夹具的辅助定位,甚至是民用五金类的安装支撑场景,都能见到这类结构的身影。它的核心作用是实现两个垂直安装面之间的刚性连接,把单侧的载荷平稳传递到相邻的安装基体上,避免悬空安装带来的应力集中问题。

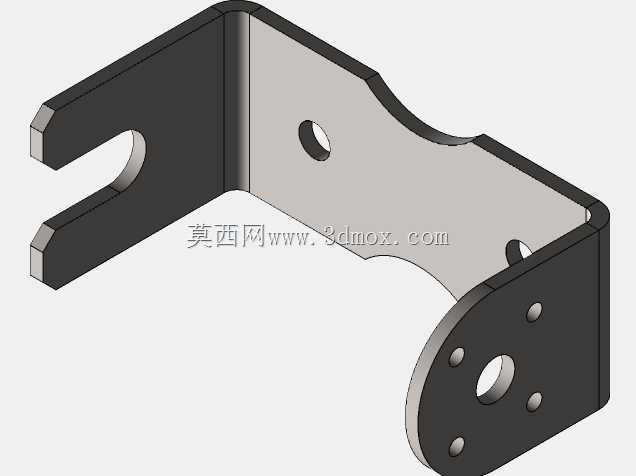

从结构设计来看,这个支架采用单道90度折弯成型,两个互相垂直的安装面分别做了差异化的孔位设计:其中一个面开有U型开口槽,这个结构是特意留的安装调节余量,现场装配时不需要完全对准孔位就能快速卡入安装螺栓,对于安装位置存在公差偏差的场景非常友好,能抵消一部分钣金加工或者基体安装的累计误差,降低现场装配的调整难度。另一个圆形安装端面上,围绕中心孔均匀分布了多个小孔,中心大孔一般用来穿过需要避让的轴类、管线类部件,周围的小孔则用来穿装固定螺栓,多螺栓的排布方式能让连接面的受力更均匀,避免长期受载后出现支架偏转、松动的问题。折弯处做了圆弧过渡处理,没有尖锐的直角折边,一方面是避免钣金折弯时出现应力开裂,提升零件的结构强度,另一方面也能防止装配时划伤操作人员或者相邻的管线、元器件。
设计这类支架的时候,首先要核算安装边界:两个垂直面的延伸长度要匹配实际安装空间,不能和周边的运动部件、走线槽产生干涉,折弯处的内R角要根据所选板材的厚度来设定,常规冷轧钢板折弯的内R一般取0.5到1倍板厚,能保证折弯成型后不会出现板材减薄过度、折弯处断裂的问题。孔位的排布要预留足够的扳手操作空间,不能出现螺栓拧入后没有空间放置扳手或者电动螺丝刀批头的情况,U型槽的开口宽度要比配套螺栓的公称直径大0.5到1mm,保证螺栓能顺利卡入,同时槽的长度要根据需要的调节量来设定,一般预留3到5mm的调节行程就能覆盖绝大多数现场安装的偏差需求。
实际应用中,这类支架常用来固定小型传感器、气动阀件、走线线槽,也可以作为小型设备外壳的连接角码,或者轻型负载的支撑脚连接件。因为是钣金折弯成型,加工成本低,量产一致性好,只需要通过激光下料、数控折弯两道核心工序就能完成加工,表面可以根据使用场景做镀锌、喷塑处理,应对普通车间的潮湿、轻度腐蚀环境完全足够。需要注意的是,这类支架的承载能力和所选板材厚度、折弯高度直接相关,设计时要根据实际承载的重量核算折弯处的抗弯强度,避免长期受载后折弯处出现塑性变形,导致安装部件移位。如果是用于有振动的设备上,还可以在安装面之间加装橡胶减震垫,配合防松螺母使用,能大幅降低连接松动的概率,延长部件的使用寿命。

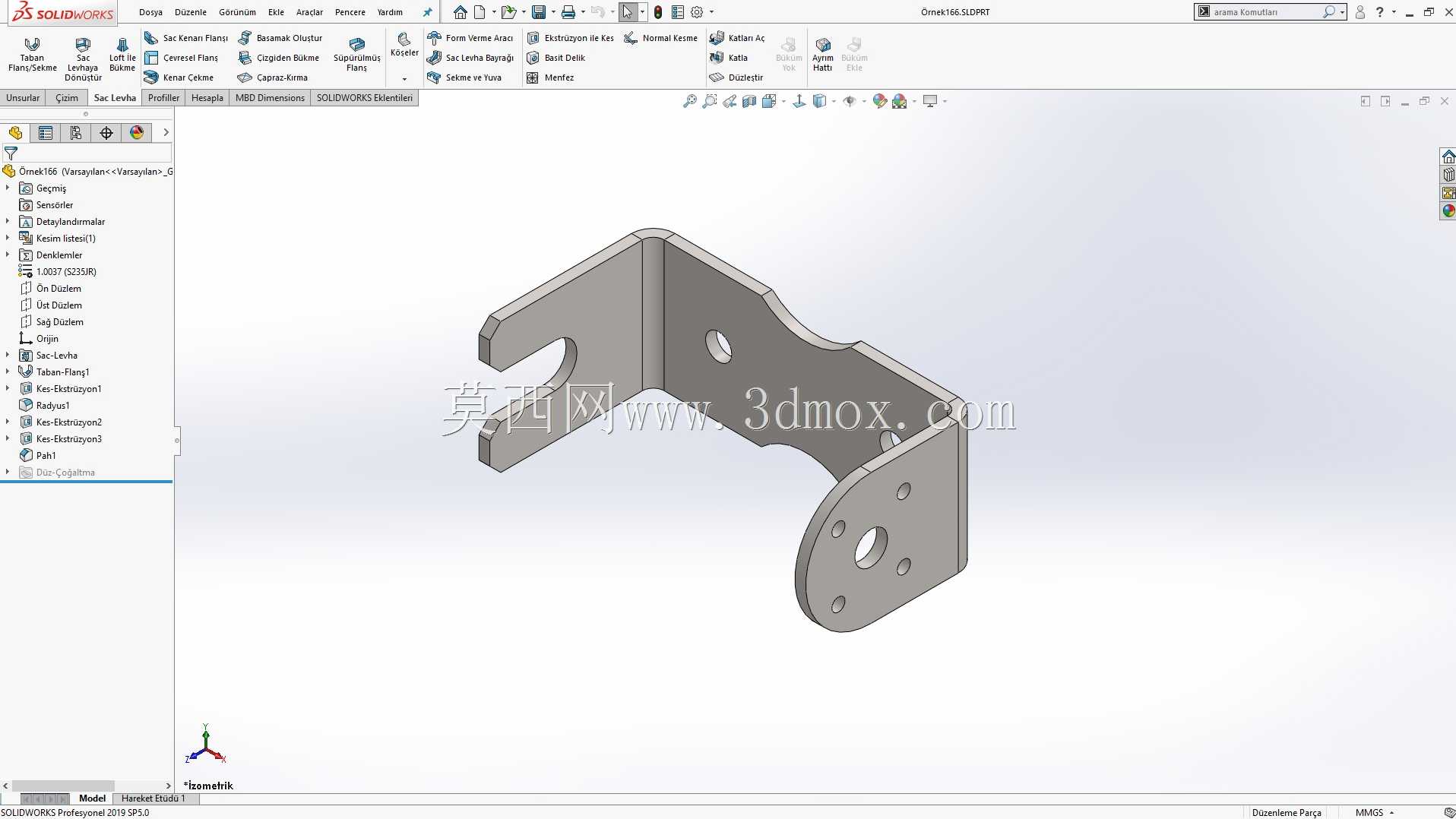

在三维建模过程中,这类零件要特别注意折弯系数的设定,不同的板材材质、厚度对应的折弯系数不同,建模时准确输入折弯参数才能保证展开后的下料尺寸准确,避免加工出来的零件孔位错位、安装面尺寸不符。另外,所有孔位的边缘都要做去毛刺处理的工艺预留,建模时不需要画出毛刺,但要在工艺要求里明确孔口倒角、边缘去毛刺,避免锐边影响装配和使用安全。
