165规格两用开口梅花扳手结构设计

　　这款两用扳手的设计，首先要兼顾日常设备维保、装配作业里的两类常见工况：开口端适合快速拧动外露、操作空间充足的螺栓螺母，能直接从侧面卡入紧固件，不用从螺栓端部套入，在管路旁、设备框架边角这类无法从端部套入紧固件的场景里，开口结构的优势非常明显；梅花端采用十二角孔型，和紧固件的接触受力面更多，拧动时能均匀分散扭矩，不容易打滑磨圆紧固件棱角，适合大扭矩拧紧或者锈蚀紧固件的拆卸作业，两种功能集成在同一把扳手上，能减少作业时更换工具的频次，提升现场操作效率。

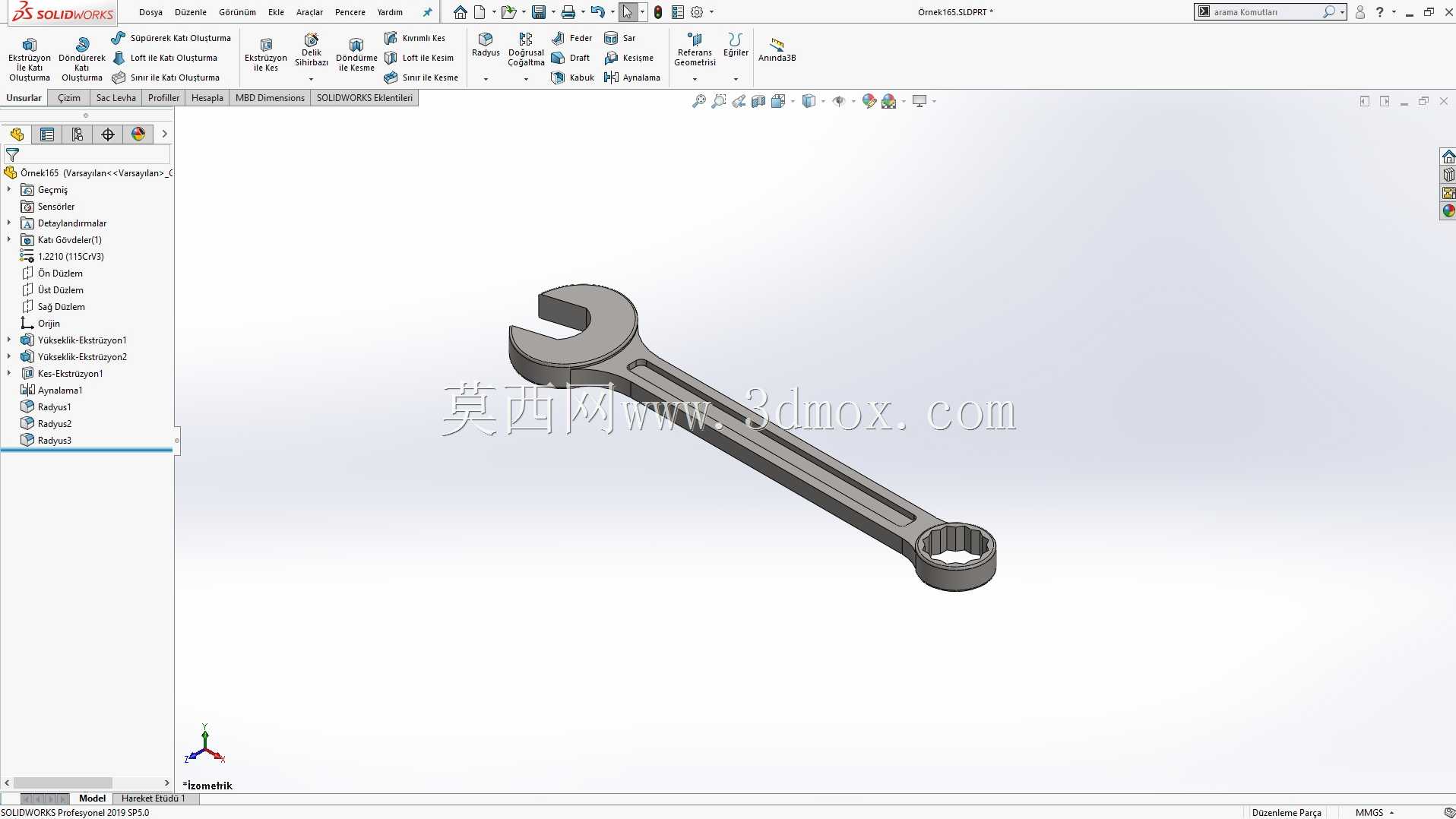

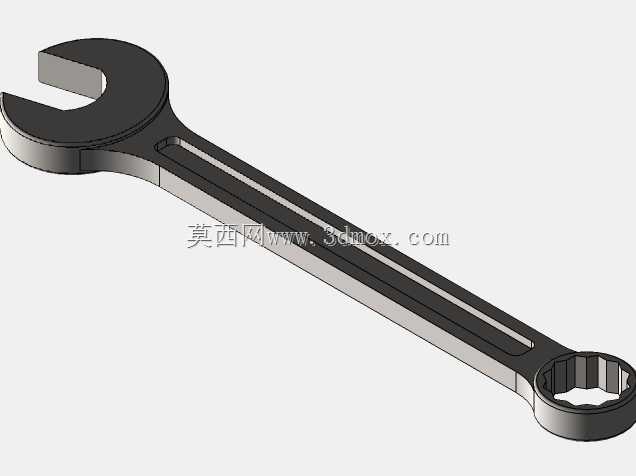

　　从结构设计逻辑来看，扳手整体采用长直柄布局，柄身做了等宽的加强筋凹槽设计，不是单纯的等厚平板结构，这种结构在不额外增加整体重量的前提下，能大幅提升柄身的抗扭抗弯强度，避免大扭矩拧动时柄身出现弯折变形；开口端的开口尺寸严格匹配对应规格的六角紧固件，开口根部做了圆弧过渡处理，能消除应力集中点，长期承受交变扭矩时不会从根部出现开裂；梅花端的环形头部和柄身的衔接位置同样做了大圆弧过渡，环形头部的厚度比柄身略厚，保证套入紧固件后有足够的接触深度，不会因为接触长度不足导致拧动时滑脱。

　　尺寸边界上，这款扳手总长度适配165mm对应的紧固件规格，握持段的柄身宽度符合成年人手掌握持的人机工程尺寸，握持时不会因为柄身过窄硌手，也不会因为过宽导致握持发力不便；开口端的头部外轮廓做了收窄设计，能伸入部分狭窄的装配间隙，梅花端的头部外径控制在合理范围，避免在沉孔类紧固件位置因为头部过大无法套入。

　　实际应用场景覆盖了机械装配线的常规紧固件装拆、设备日常巡检维保、五金维修作业、家装水电安装等多个领域，不管是生产车间里的设备紧固件复紧，还是户外维修作业的紧固件拆装，这种两用结构的扳手都能适配。设计过程中需要重点校核几个受力位置的强度：开口端的两个卡爪根部是受力最大的位置，拧动时卡爪承受横向的掰扯力，过渡圆角的大小直接影响应力集中系数，圆角过小会导致应力集中系数飙升，反复受力后容易出现断裂；梅花端的十二角齿根位置同样是应力集中点，齿形的角度和深度需要匹配标准紧固件的尺寸，既要保证能顺利套入，又要保证足够的啮合接触面积，避免齿部受力变形；柄身的截面形状设计需要平衡强度和重量，纯平板结构的抗扭性能差，加厚平板又会增加整体重量，长时间握持作业容易疲劳，柄身两侧的凹槽结构相当于在截面形成了类似工字钢的受力结构，抗弯截面模量更高，同等重量下的结构强度更优。

　　另外，扳手的头部和柄身的同轴度也需要在设计时控制公差，避免头部偏斜导致拧动时受力不均，不仅容易磨坏紧固件，还可能导致扳手滑脱造成安全隐患；表面的过渡棱边全部做了倒钝处理，不会有锋利的边角割手，握持使用的安全性更好。这种集成两种功能的扳手，相比单独的开口扳手和梅花扳手，能减少工具携带的数量，不管是随身工具包携带还是工位工具配置，都能节省存放空间，是手动五金工具里应用范围极广的品类。
