双铰耳圆柱连接销轴座结构设计

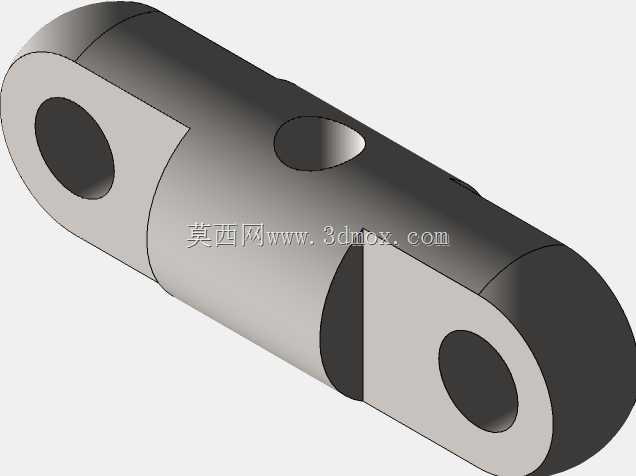

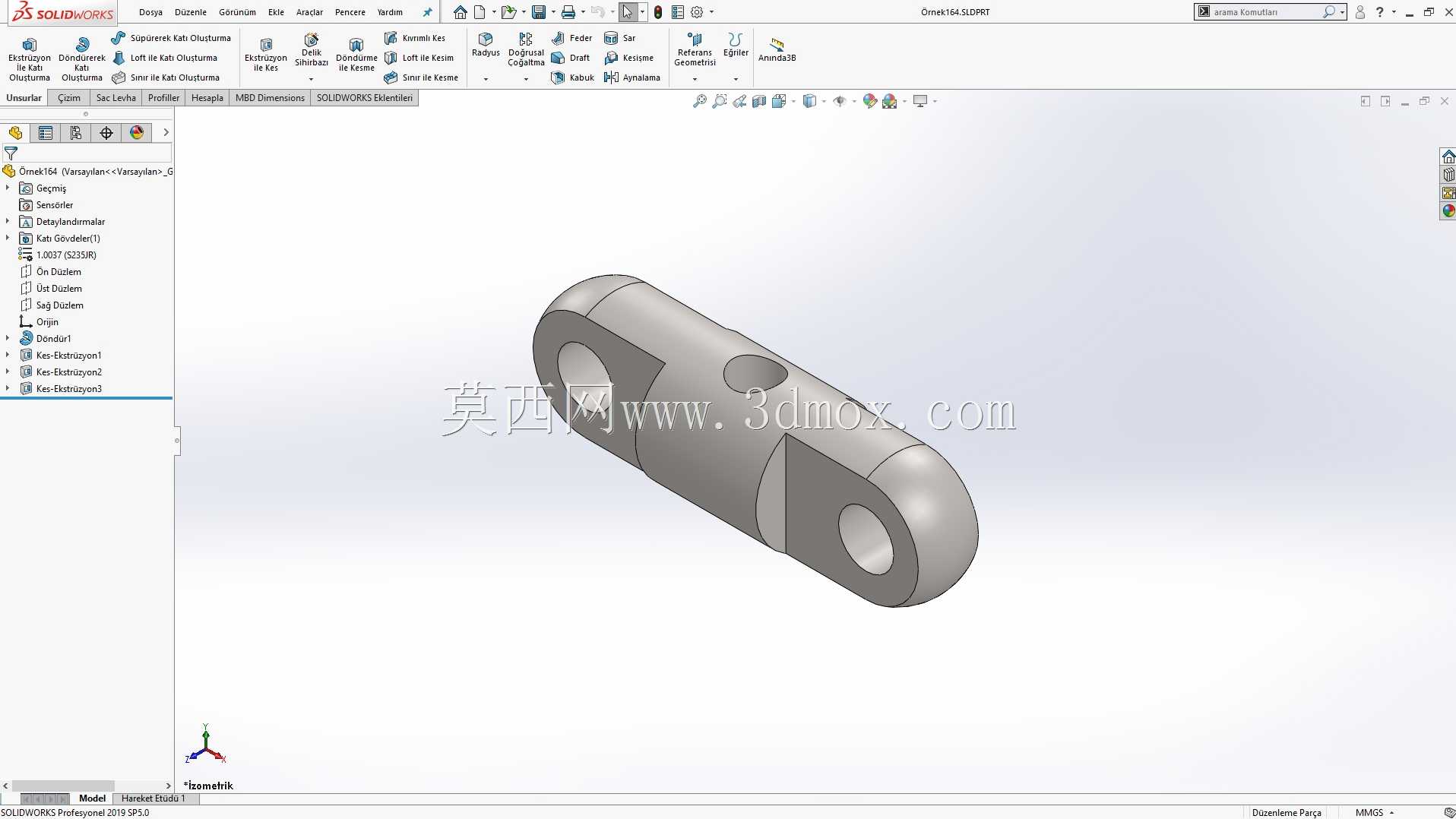

　　这类双铰耳圆柱连接结构，在轻载铰接传动场景里的应用占比不低，常见于小型自动化设备的连杆传动端、工装夹具的活动摆臂连接位、轻工输送线的可调支撑铰接点，核心作用是实现两个构件之间的定轴转动连接，同时传递沿杆体轴向的拉压载荷，避免连接部位出现径向窜动。从结构设计逻辑来看，主体采用圆柱杆身作为承载基体，两端分别设置同轴的铰耳孔，其中一端铰耳与杆身一体化加工成型，另一端铰耳采用分体式贴合安装结构，这种设计的优势在于装配时可以先将杆身穿入被连接件的安装位，再扣合分体铰耳完成销轴穿装，不需要在被连接件上预留过大的装配避让空间，能有效压缩整体安装边界。杆身中部预留的径向通孔，是用于安装锁紧顶丝或者定位销，防止杆身在装配后出现轴向窜动，

　　同时也可以作为润滑脂的注油通道，定期向铰接转动面补充润滑介质，降低铰接部位的磨损速率。两端铰耳的内孔同轴度公差需要控制在IT7级以内，否则穿装销轴后会出现卡滞，转动时产生额外的摩擦阻力，长期运行还会造成孔位偏磨，缩短构件的使用寿命。铰耳的端面做了圆弧过渡处理，一方面是消除加工后的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少与相邻构件转动时的干涉风险，当摆角达到设计极限位置时，圆弧面可以自然贴合相邻构件的接触面，不会出现棱角卡碰的问题。从安装边界来看，杆身的外径尺寸需要匹配被连接件的安装孔内径，配合公差选用H7/h6的间隙配合，既保证装配时能顺利穿入，又不会因为间隙过大造成运行时的晃动。两端铰耳的外端面间距，

　　需要比被连接件的安装槽宽度小0.2-0.5mm，预留出受热膨胀的间隙，避免温度变化时构件出现胀死无法转动的情况。铰耳孔的内径要匹配常用的标准圆柱销轴，不需要定制非标准销轴，降低后期维护更换的成本。设计时还需要考虑受力分布，杆身的直径要根据额定拉压载荷做强度校核，按照第三强度理论计算复合应力，保证在1.5倍额定载荷下不会出现塑性变形。分体式铰耳与杆身的贴合面要做铣削加工，表面粗糙度达到Ra3.2，保证贴合紧密，不会在受载时出现相对滑移。铰耳的厚度要根据销轴的剪切强度匹配，避免铰耳孔壁被销轴挤压溃缩，通常孔壁的承压强度要比销轴的剪切强度高20%左右，保证失效形式优先出现在可快速更换的销轴上，减少主体结构的维修成本。在实际应用场景中，

　　这类结构不需要做额外的防腐处理，如果是在潮湿工况下使用，可以在表面做发黑或者镀锌处理，提升防锈能力。装配时需要在铰耳孔与销轴的配合面涂抹少量润滑脂，首次运行100小时后检查锁紧顶丝的紧固状态，之后每500小时做一次润滑维护即可，整体维护成本很低，适合在大批量的自动化设备、轻工机械、工装治具上推广使用。
