六角头球端调节螺栓结构设计

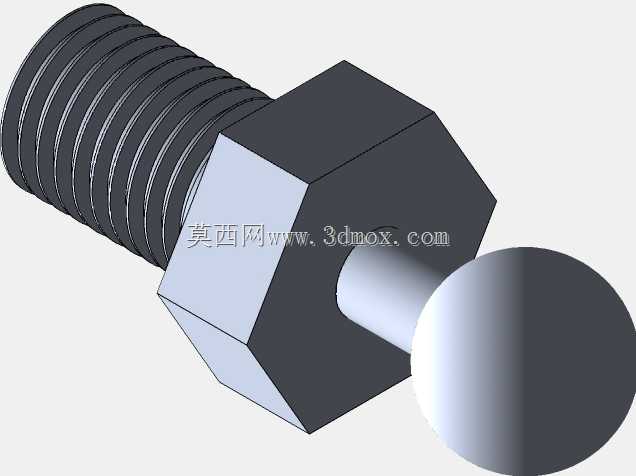

　　这类带球端的六角头螺栓，在工装夹具定位、小型设备行程调节、检测治具触点支撑场景里应用十分普遍，和普通外六角螺栓的核心差异在于端部的球形结构，能在接触面存在小角度偏斜时保证接触应力均匀分布，避免硬接触带来的局部压痕或者定位偏移。做结构设计的时候，首先要匹配安装场景的调节行程需求，螺纹段的有效啮合长度要比最大调节行程多出至少3个螺距，保证在极限调节位置依然有足够的螺纹啮合强度，不会出现滑牙或者连接失效的问题。六角头的对边尺寸要符合常规紧固件的扳手空间要求，和相邻安装结构的侧壁预留至少1.5倍扳手厚度的操作空间，方便现场装配时用普通开口扳手或者套筒完成锁紧操作，不需要定制特殊工装。球头部分的球面粗糙度要控制在合理范围，

　　和被接触的工件表面接触时，不会因为球面的加工刀痕刮伤工件基准面，尤其是在用到有色金属或者非金属工件作为定位基准的场景，球面的表面处理还要考虑耐磨需求，常规工况下做发黑处理就能满足防锈和基础耐磨要求，如果是频繁调节的使用场景，球头表面可以做高频淬火提升表面硬度，减少长期往复调节带来的球面磨损，保证定位精度的长期稳定性。螺纹部分的公差选择要兼顾调节顺滑度和连接刚性，不能选太松的公差导致调节时存在旷量，也不能公差过紧导致旋转调节时卡滞，一般选中等精度的配合公差，装配时涂抹少量润滑脂就能保证调节手感顺畅，同时不会在受振动载荷时出现自行松动移位的问题。设计时还要注意六角头和螺杆衔接处的退刀槽结构，退刀槽的圆角不能过小，

　　避免应力集中在截面突变位置，在承受侧向载荷的时候出现断裂风险，尤其是当球头受到偏载力的时候，螺杆根部的应力会明显升高，合适的过渡圆角能大幅提升零件的抗疲劳强度。安装边界上，这类螺栓一般是穿在带内螺纹的安装座或者调节支架上，安装座的螺纹孔深度要保证螺栓在最小伸出长度时，螺纹末端不会超出安装座背面，避免和其他运动部件发生干涉，球头的直径要根据接触压力来核算，当支撑的工件重量较大或者需要提供较大的顶紧力时，要适当加大球头直径，降低接触面上的压应力，避免工件表面被压出凹坑影响定位精度。在实际生产线的工装应用里，这类零件常用来做工件装夹时的辅助支撑，针对薄壁件或者异形件的装夹，球端可以自适应贴合工件的不规则表面，

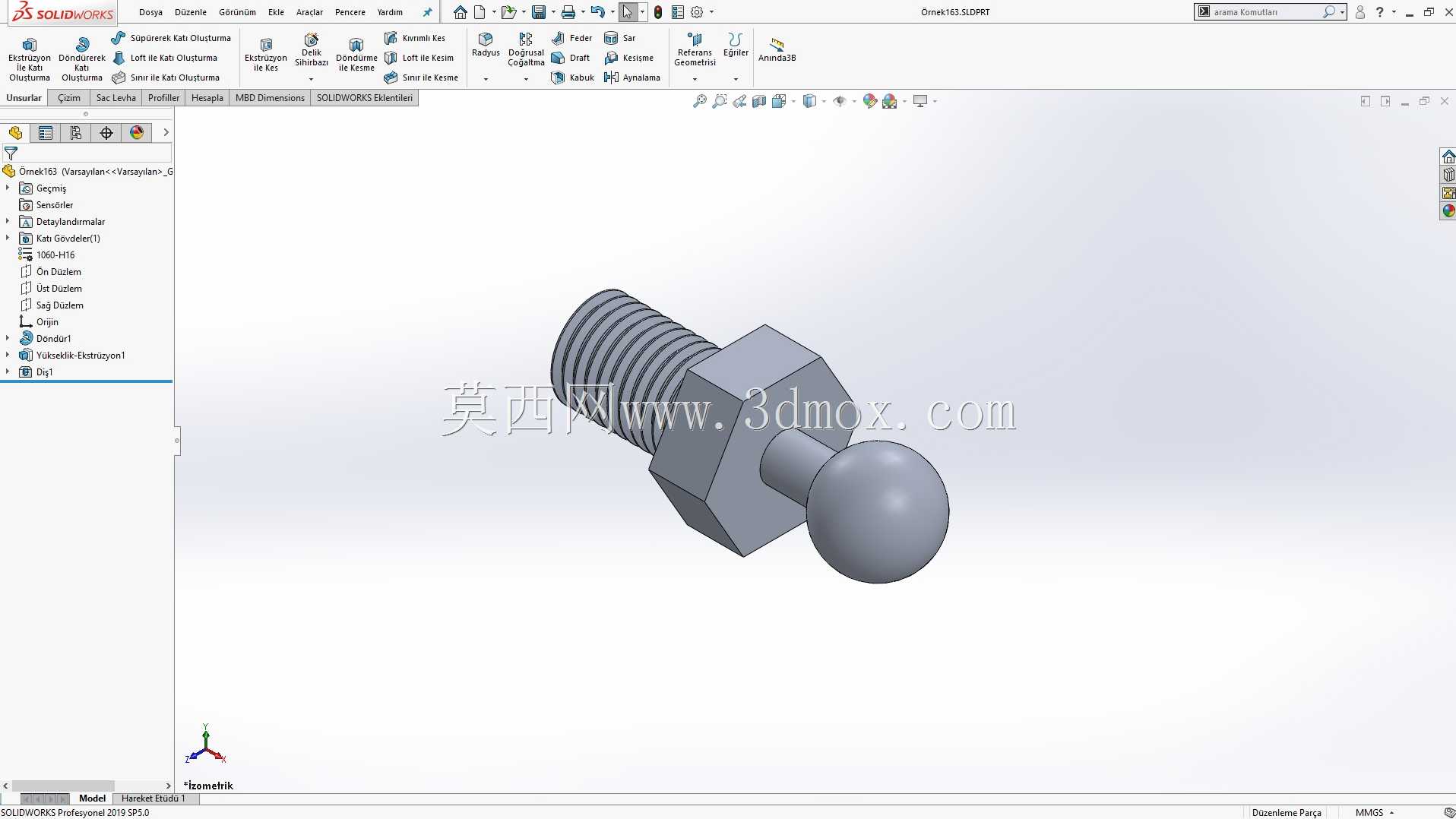

　　配合锁紧螺母就能在调节到合适位置后完成锁止，相比平端的调节螺栓，不需要工件接触面和螺栓轴线完全垂直，降低了工装定位面的加工精度要求，也能减少装夹时的工件变形。建模过程里要注意螺纹收尾的结构和实际加工工艺匹配，不能出现建模时螺纹直接延伸到六角头端面的情况，要预留出符合加工要求的螺纹收尾长度，球头和螺杆衔接的位置也要做平滑过渡，避免出现锐角棱边，防止热处理或者受力时出现应力开裂。
