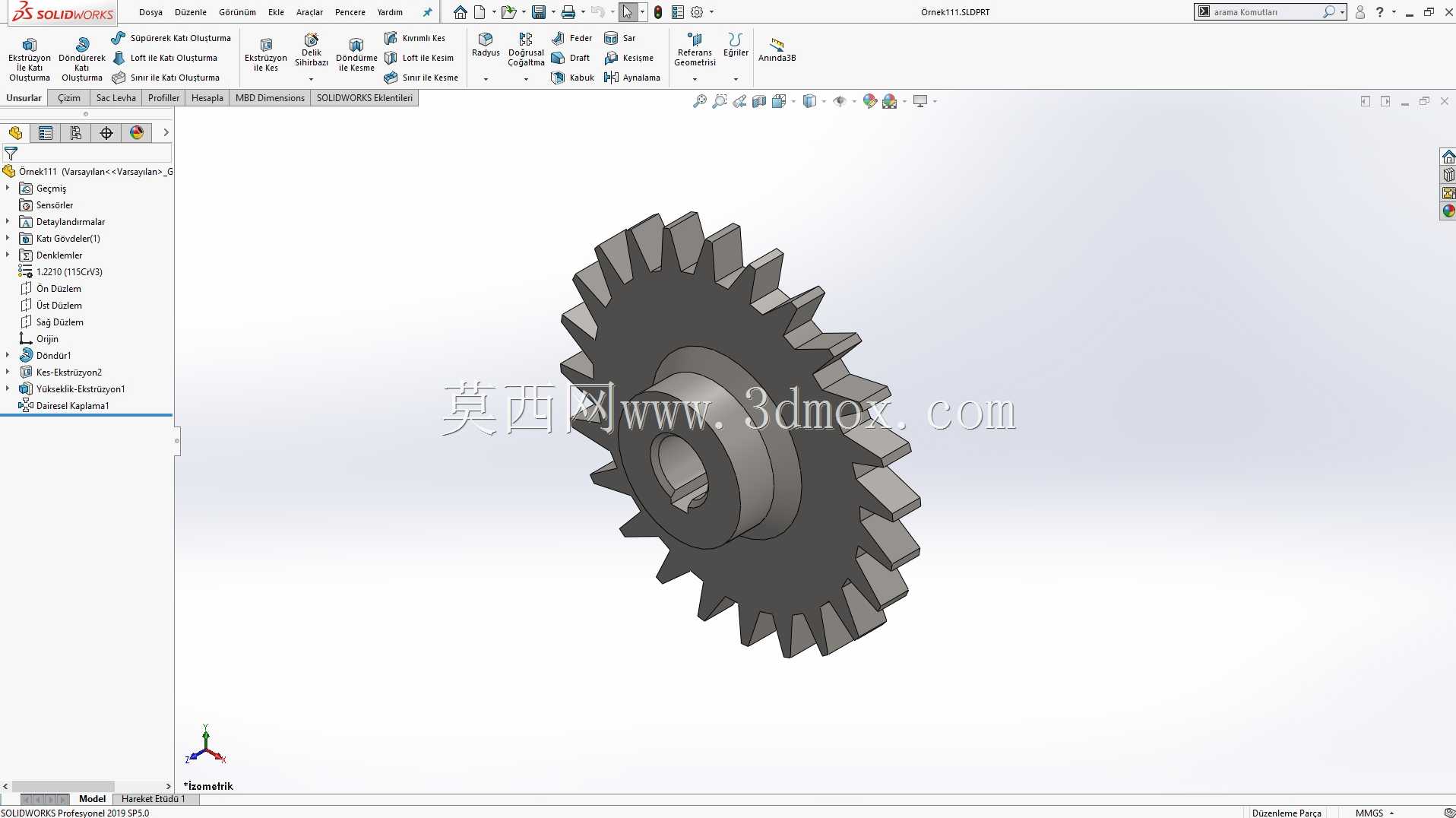

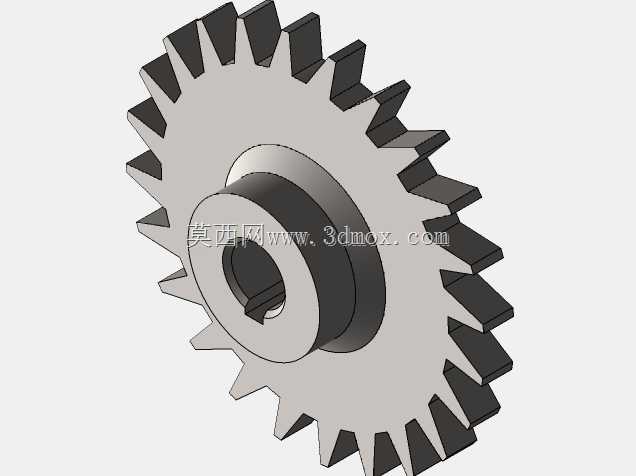

带轮毂直齿传动齿轮结构设计

　　在常规的中小功率机械传动场景里，这类带一体式轮毂的直齿圆柱齿轮是应用频次极高的基础传动元件，从轻工输送设备的动力传递单元，到小型机床的进给传动链，再到农用机械、包装设备的减速机构中，都能见到这类结构的齿轮身影。不同于无轮毂的薄片齿轮，这类带凸起轮毂的结构，核心是为了匹配轴系安装的实际需求，轮毂部分的内孔直接与传动轴形成配合，通常会根据传递扭矩的大小选择间隙配合、过渡配合或者带键槽的过盈配合，轮毂的轴向长度需要覆盖轴上安装位的接触长度，避免齿轮在运转过程中出现偏摆、窜动，保证齿面啮合的接触精度。从设计逻辑上看，这类齿轮的齿形采用标准渐开线齿廓，齿顶高、齿根高的参数匹配通用模数系列，齿侧间隙预留了常规工况下的热膨胀余量与润滑脂存储空间，

　　不需要额外做变位修正就能满足多数开式、半开式传动的使用需求，适合转速不超过1500r/min、传动载荷平稳无强冲击的场景。轮毂与齿圈的连接部分做了等厚度的辐板设计，辐板厚度根据齿根圆直径与轮毂外径的差值做匹配，既不会因为辐板过薄导致传动过程中出现辐板形变，引发齿面啮合错位，也不会因为辐板过厚增加不必要的转动惯量，给轴系的启停带来额外的负载。齿轮的安装边界需要重点关注几个维度：首先是齿顶圆的径向尺寸，在装配时需要预留足够的径向间隙，避免齿顶与传动箱内壁或者相邻传动件发生刮蹭；其次是轮毂的轴向伸出长度，要匹配轴上的轴肩定位尺寸，安装时靠轴肩实现轴向定位，部分工况下还会在轮毂端面加装锁紧挡圈，进一步限制轴向窜动；

　　内孔的尺寸公差需要根据配合等级做严格控制，键槽的位置要对应齿的相位，避免装配时出现键槽错位导致的安装困难。在实际使用场景中，这类齿轮通常搭配同模数的直齿轮或者齿条使用，啮合过程中动力传递的效率较高，没有轴向分力，对两端支撑轴承的轴向载荷要求较低，能有效降低轴系支撑结构的设计复杂度。齿根部分做了标准的圆角过渡，避免应力集中导致的齿根断裂，在常规的润滑条件下，齿面的磨损速率处于可控范围，能满足长期连续运转的使用需求。设计这类齿轮的时候，首先要根据传递的扭矩、传动比确定模数与齿数，再根据安装轴的直径确定轮毂内孔尺寸与轮毂外径，辐板的厚度通常取齿宽的0.3-0.4倍，轮毂的轴向长度一般取内孔直径的1.2-1.5倍，保证与轴的接触面积足够，

　　不会在传递扭矩时出现轴孔配合面的压溃损伤。齿宽的设计需要匹配啮合齿轮的齿宽，通常会比配对齿轮窄1-2mm，避免因为装配误差导致齿面局部接触应力过大。这类齿轮的加工通常采用滚齿或者插齿工艺，毛坯选用45号钢锻件，加工完成后根据载荷需求做调质或者表面淬火处理，提升齿面的耐磨性能与整体的结构强度。在装配过程中，需要保证齿轮的端面跳动与径向跳动在公差允许范围内，否则会导致啮合过程中出现冲击、噪音，加速齿面的磨损，严重时甚至会出现断齿故障。对于需要定期维护的传动场景，这类齿轮的轮毂端面通常会预留拆卸螺纹孔，方便后期维护时使用拉马将齿轮从轴上拆卸下来，不会因为配合过紧导致拆卸困难损伤轴面或者齿轮本身。
