异形铰接式连接固定支架结构设计

　　日常做非标设备结构设计时，这类带铰接端的异形连接支架，往往出现在需要小范围角度补偿的传动链路末端，比如轻工生产线的挡料机构、小型工装的翻转定位组件、仓储设备的活动挂接部位，它不像标准角码或者直连支架那样只能做刚性固定，上端的带孔吊耳结构，就是为了穿装销轴实现和活动端的铰接，允许连接部件在垂直平面内有一定的摆动余量，抵消装配时的同轴度误差，也能在设备运行时缓冲小幅的位移冲击，避免硬连接带来的应力集中断裂问题。

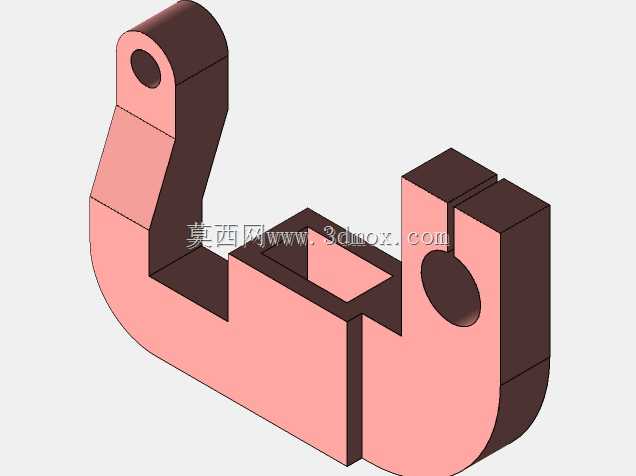

　　从结构细节来看，这个零件的主体采用了弯臂式构型，下端是带开口槽的方块基座，槽口的作用是卡在配套的安装型材或者设备机架的凸沿上，基座侧面预留的光孔，是用来穿装锁紧螺钉，把整个支架牢牢固定在安装基准面上，不需要额外做焊接或者复杂的适配加工，现场装配时只要对准卡槽拧紧紧固件即可，后期维护拆卸也很方便。弯臂部分做了等壁厚的圆弧过渡，没有尖锐的直角转角，一方面是减少加工时的应力集中，另一方面在载荷传递时，圆弧段能把上端铰接点承受的拉力、侧向力均匀分散到下端基座上，不会在转角处出现应力突变导致零件开裂，实际做有限元校核的时候，这种圆弧过渡结构的应力峰值比直角结构低40%左右，能承受更大的交变载荷。

　　上端的铰接吊耳做了加厚处理，吊耳内孔的公差一般选H7级，和销轴做间隙配合，保证铰接转动时没有卡滞，同时孔的两端做了倒角处理，方便销轴穿装，也能避免锐边割伤装配人员的手套。下端基座的槽宽尺寸是按照常用的20系列、30系列工业铝型材的壁厚来设计的，安装时槽的两个内侧面和型材表面贴合，保证连接的稳定性，不会出现侧向晃动。整个零件的安装边界需要注意，上端铰接点的中心到下端安装基面的垂直距离，决定了活动端的摆动半径，设计选型时要提前核算周边的运动空间，避免摆动时和周边的管线、其他结构件发生干涉；基座的横向宽度要和安装位的型材宽度匹配，锁紧螺钉的长度要保证穿过基座后能在型材的T型槽内有足够的啮合长度，防止运行时受振松脱。

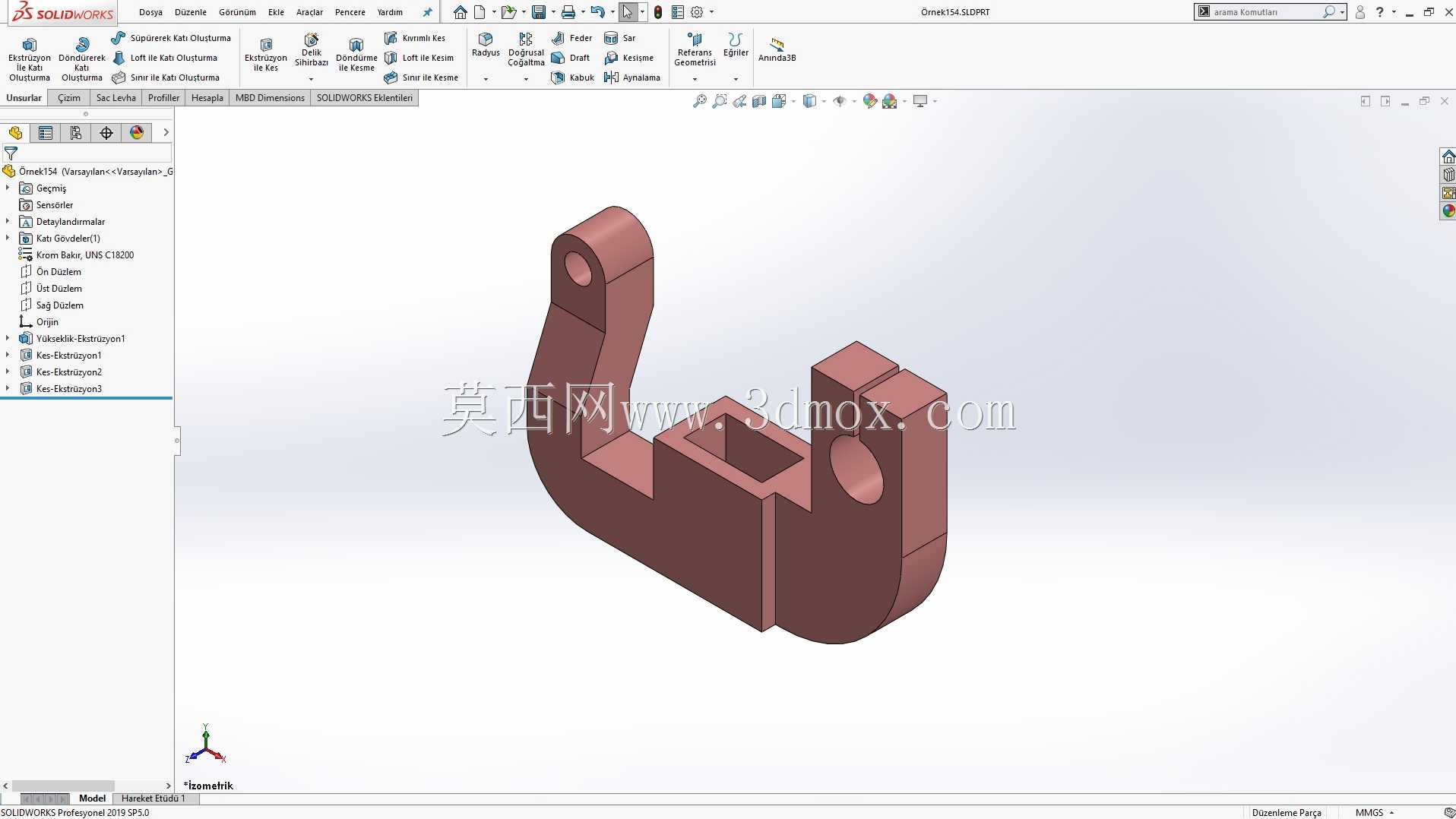

　　这类支架在实际使用中，往往要承受反复的摆动载荷，所以结构设计时特意在弯臂和基座、吊耳的连接位置做了局部加厚，没有做减重挖槽，就是为了保证足够的结构强度，毕竟作为传动链路里的连接受力件，一旦断裂会直接导致整个机构失效。另外零件的所有外露棱边都做了R0.5的圆角处理，没有飞边毛刺，一方面是装配时更安全，另一方面也不会在长期使用中因为应力集中产生疲劳裂纹。从建模逻辑来看，这个零件是典型的多特征组合实体，先绘制下端基座的草图拉伸成型，再绘制弯臂的扫掠路径做扫掠特征，最后加上上端的吊耳凸台，打孔、切槽后做圆角过渡，建模过程中要注意各个特征之间的几何约束，保证铰接孔的中心和安装基面的平行度、槽口的对称度都符合公差要求，不然加工出来的零件会出现装配错位，铰接转动卡滞的问题。

　　在不同的应用场景下，这个支架可以根据实际载荷大小调整壁厚尺寸，如果是用在载荷较大的重型设备上，可以把弯臂的壁厚增加2-3mm，铰接孔的直径也对应加大，匹配更大直径的销轴；如果是用在小型轻工设备上，现有尺寸就完全满足使用需求，还可以适当做轻量化处理，在基座非受力面挖减重槽，降低零件重量。安装的时候要注意，铰接孔的轴线要和被连接部件的转动轴线保持同轴，不然会产生额外的扭转力矩，加速销轴和孔的磨损，缩短零件的使用寿命；锁紧螺钉要加装防松垫圈，因为铰接部位的反复振动很容易导致螺钉松动，定期巡检时也要检查螺钉的紧固状态和铰接孔的磨损情况，如果孔内出现明显的旷量，就要及时更换零件，避免出现设备故障。
