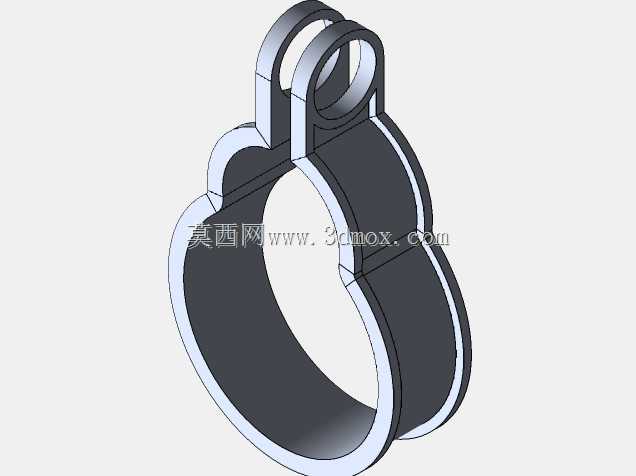

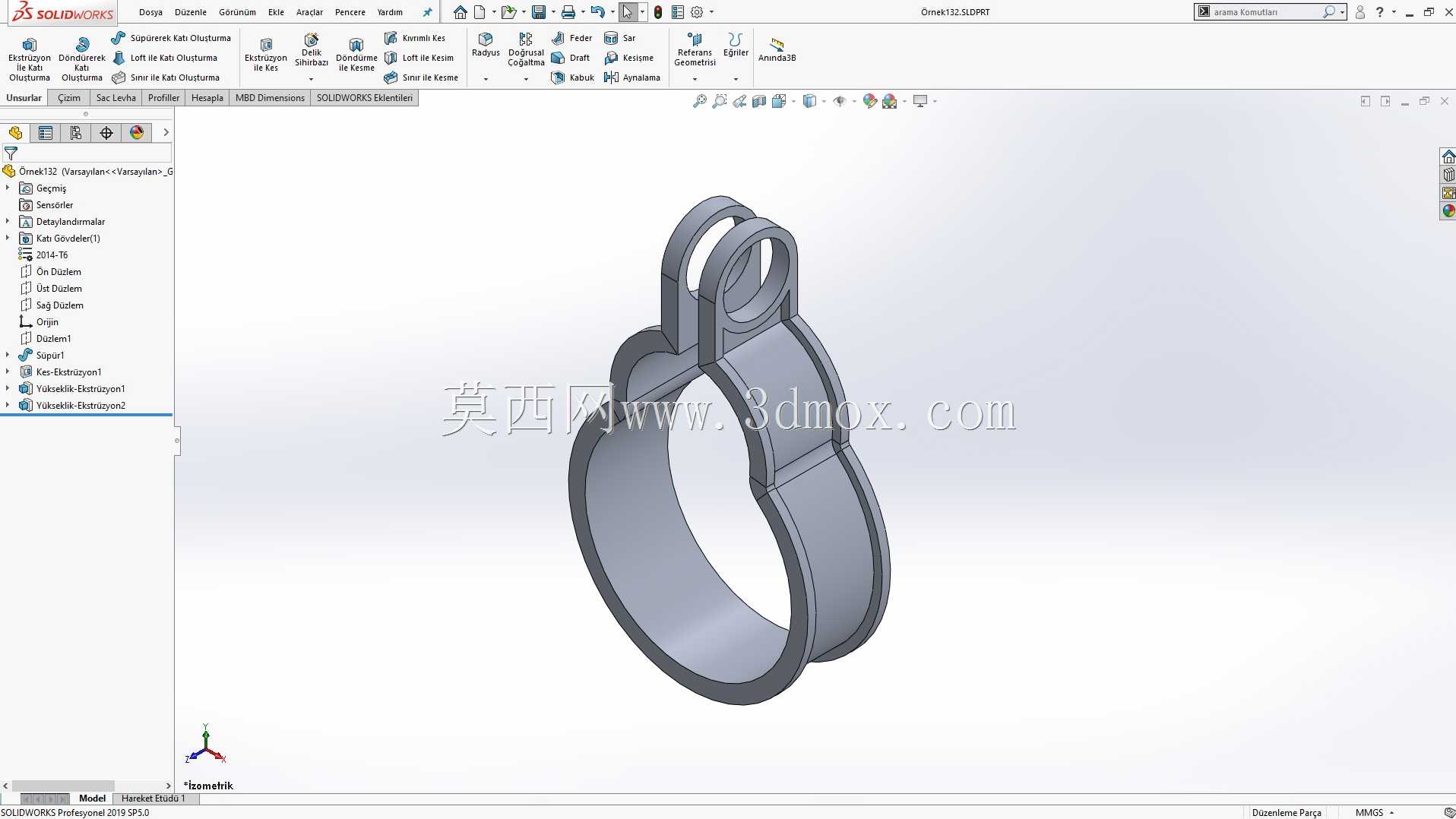

日常做设备外围布管、车间流体管路排布时,这类带吊环的环形管夹是出镜率极高的小零件,很多新手建模时容易忽略它的安装边界与受力细节,最后出的图要么装不上,要么实际用的时候吊点受力不对导致管路移位。先从实际使用场景说,这类结构主要用在需要架空布设的轻质流体管、电缆穿线管的固定场景,比如小型气动设备的气源支管走线、车间低压冷却液管路的顶部吊装,也可以用在小型线束的成束固定,区别于普通的全包式管夹,顶部集成的吊环结构直接省去了额外焊接吊耳、加装扎带吊点的工序,安装时直接把吊环挂在预设的挂钩、吊杆端部的弯钩上就能完成预定位,比传统双侧螺栓固定的管夹安装效率高不少,尤其是在高空布管作业时,预挂结构能减少施工人员托举管路的时间,降低作业风险。
从功能特性上拆解,主体的环形抱紧段采用等宽圆弧结构,内壁没有做额外的防滑齿,是为了适配表面光滑的PVC管、薄壁不锈钢管、尼龙波纹管这类外管壁较软的管路,避免硬齿咬合时间长了压伤管壁造成泄漏或者线缆绝缘层破损;环形段的壁厚做了均匀过渡,靠近吊环连接的位置没有做直角突变,而是用了大圆角过渡,这个细节是为了分散吊点的拉力,避免长期承重后连接位置出现应力开裂,很多新手建模时直接把吊环和管夹本体做直角拼接,实际做受力仿真的时候就能看到直角位置的应力集中系数是圆弧过渡的3倍以上,反复振动工况下很容易从根部断裂。顶部的吊环做了闭合式环形结构,环孔的内径是按照常规M6、M8的吊杆弯钩尺寸做的匹配,环的截面是圆形而非方形,一方面是挂装时能自动适应吊杆的角度,不会因为安装面有轻微倾斜就出现别劲的情况,另一方面圆形截面的吊环在承受斜向拉力时,应力分布比方形截面更均匀,不会出现棱角位置的应力集中。
设计思路上,这个结构没有做快拆的铰接开口,而是采用整体式的环形抱紧结构,是因为针对的是长期固定不需要频繁拆卸的管路场景,整体式结构的抱紧刚度比铰接式的高30%左右,不会因为管路振动出现铰接轴松脱、管夹张开的问题;吊环和管夹本体的连接位置做了加厚的凸台,凸台的高度刚好覆盖吊环的焊接或者一体成型的结合面,避免成型时出现缩痕,同时也能提升连接位置的抗扭能力,当管路受到横向的风载或者设备振动带来的横向力时,凸台结构能避免吊环和管夹本体之间出现相对扭转。
再说到外形尺寸与安装边界,这类管夹的环形内径是按照常用的管路外径做的系列化匹配,单从这个模型的比例来看,适配的是外径25mm左右的常规管路,环形段的轴向宽度大概是管径的0.6倍,这个宽度比例是经过实际验证的,太窄的话抱紧时压强太大容易伤管壁,太宽的话会浪费材料,而且安装时占用的轴向空间太大,不利于多管路并排布设;吊环的顶部到管夹内壁最低点的总高度控制在管径的1.2倍左右,这个高度既保证了吊环有足够的操作空间挂装,又不会因为总高太高导致管路吊装后晃动量太大;安装时需要注意,管夹的抱紧方向要和吊环的受力方向保持在同一平面,避免出现侧向弯矩,同时两个相邻管夹的间距要根据管路的材质调整,PVC管的话间距控制在1米以内,薄壁不锈钢管可以放到1.5米,避免管路下垂变形。另外这个结构的成型工艺适合用注塑或者铸铝工艺批量生产,建模时已经预留了拔模斜度,所有的棱边都做了R0.5以上的圆角,不会出现成型时的尖角粘模问题,也能避免安装时划伤施工人员的手。很多人做这类小零件的时候觉得结构简单随便画画就行,但实际在工程应用里,这类紧固件的细节直接影响整个管路系统的稳定性,比如吊环的环孔如果做小了,现场的吊杆挂不进去就要返工,环孔做太大的话,管路挂上去之后晃动量太大,长期振动会导致管夹磨损管壁;还有管夹的开口尺寸如果没有预留抱紧的变形量,安装时螺栓拧到底也抱不紧管路,很容易出现管路滑落的问题。
