带定位凸台多安装孔异形法兰连接座

　　这款盘类连接构件，主要应用在流体管路对接、工装夹具定位、小型动力单元输出端衔接这类需要精准对位且承受一定轴向、径向载荷的场景中，日常在自动化生产线的工位转接、小型液压站的阀组安装基座、实验台架的工装定位板块上都能见到这类结构的身影。从实际使用角度看，它的核心作用是实现两个不同接口部件的刚性连接，同时保证对接后的同轴度误差控制在装配允许范围内，避免因对接偏移引发的管路泄漏、传动偏心、工装定位失准等问题。

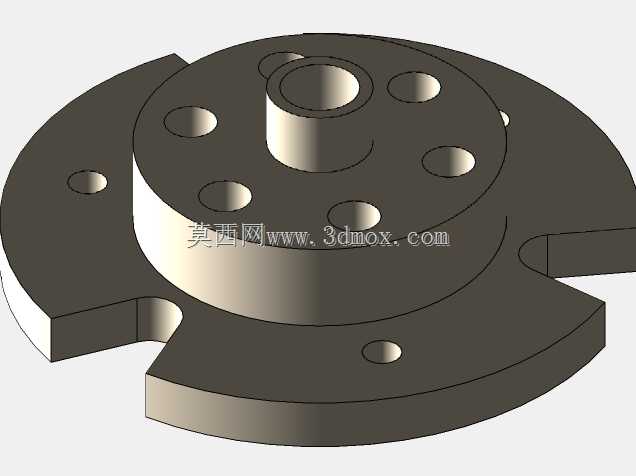

　　设计阶段首先要考虑的是安装兼容性，构件中心设置的凸起圆柱台，是用来嵌入对接部件的定位沉孔内的，这个凸台的外径公差需要按照间隙配合的精度等级来控制，既不能过紧导致装配时无法顺利嵌入，也不能过松造成对接后同轴度超差，凸台中心的通孔是流体或者传动杆件的过孔，孔壁的粗糙度要满足对应工况的要求，如果走流体介质就要控制粗糙度减少流阻，如果穿传动轴就要保证孔的圆柱度避免刮擦轴面。

　　盘体上分布的多个通孔是螺栓穿装孔，这些孔的位置度是设计时的重点管控项，要和对接法兰的螺纹孔位置完全对应，孔的直径要比所用螺栓的公称直径大0.5到1毫米，补偿少量的装配位置误差，方便螺栓顺利穿入。盘体边缘做的三个缺口式避让结构，是为了避开安装位置周边的凸起结构，比如相邻的管路接头、固定螺栓头、传感器安装座这类干涉部件，不需要额外加工周边部件就能完成安装，能有效压缩装配所需的操作空间，在布局紧凑的设备内部这个设计细节的实用性非常突出。

　　盘体上除了螺栓安装孔之外，还分布了几个小直径的盲孔，这些孔是定位销孔，装配时先打入圆柱销完成两个对接部件的精准定位，再拧紧螺栓完成固定，能避免设备运行过程中因为振动导致螺栓受剪切力断裂，大幅提升连接结构的长期可靠性。从安装边界来看，这类盘类零件的整体厚度要根据所承受的载荷来计算，若应用在1.6MPa以下的低压流体管路中，盘体厚度取8到12毫米即可满足强度要求，若用在传动部件的连接座上，厚度要适当增加到15到20毫米，避免传动扭矩作用下盘体发生形变。

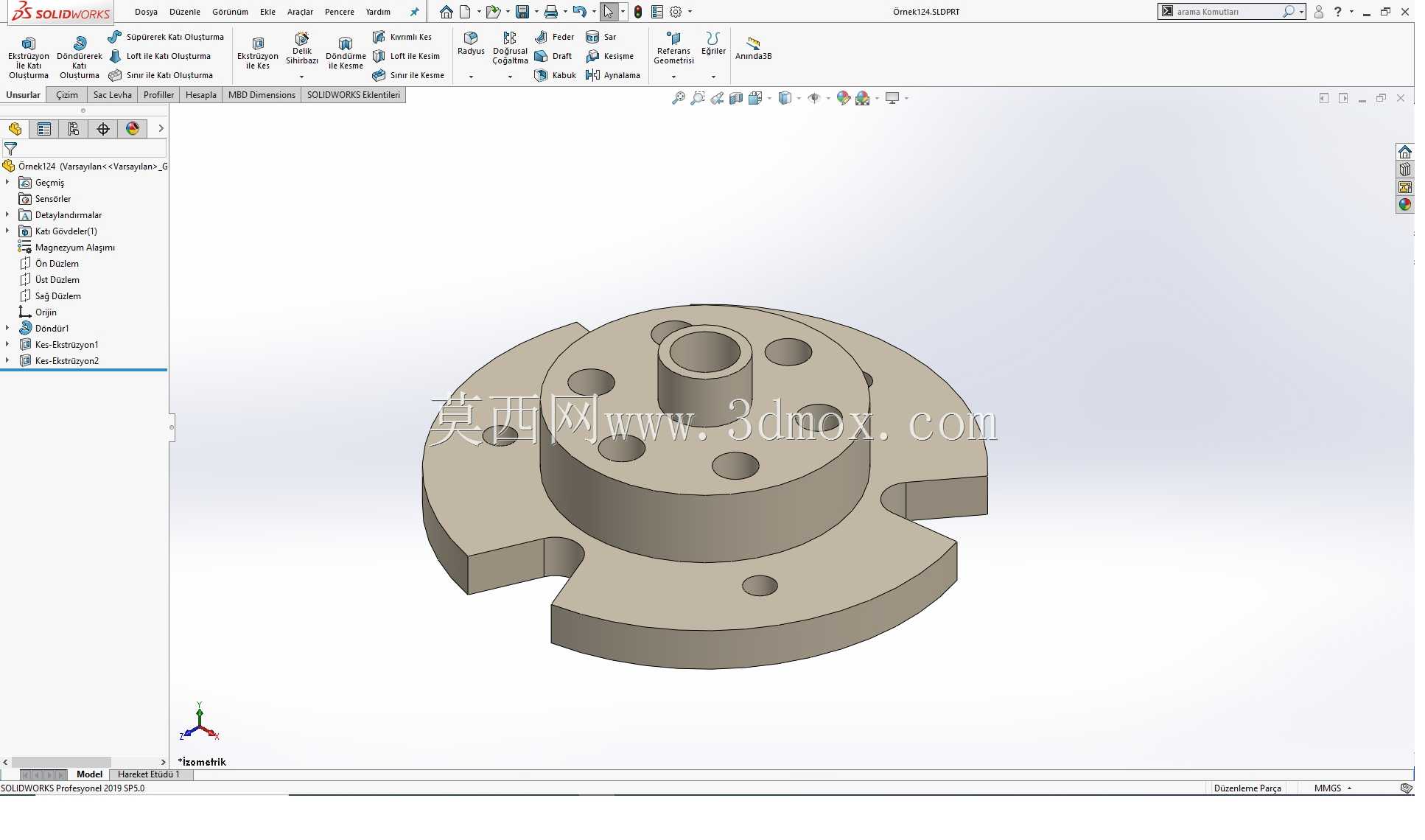

　　建模过程中要注意各个特征的先后逻辑，先绘制盘体的外轮廓草图，把异形的边缘缺口、中心凸台的轮廓、各个安装孔的定位中心点都在草图里标注清楚尺寸和几何约束，先拉伸生成盘体的基础实体，再拉伸中心的凸台结构，之后用异形孔向导或者拉伸切除的方式生成各个安装孔、定位销孔和中心通孔，最后对所有的锐边做0.5到1毫米的倒角处理，既避免装配时割伤操作人员，也能去除机加工产生的毛刺，防止毛刺脱落进入设备内部造成故障。需要注意的是，凸台和盘体衔接的位置要做小圆角过渡，减少应力集中，避免设备长期受交变载荷时在衔接位置产生裂纹。

　　实际选型使用时，要先确认对接部件的接口尺寸，包括定位沉孔的直径、螺栓孔的分布圆直径、所需的避让位置尺寸，再匹配对应规格的该类构件，材质根据工况选择，普通工况用45号钢做表面发黑处理即可，有腐蚀介质的场景可以选用304不锈钢加工，有轻量化要求的场景也可以用铝合金6061做硬质阳极氧化处理，满足强度的同时降低整体重量。
