三辐条镂空轮毂式传动轮结构设计

项目分类:通用机械零部件 发布时间:2023-08-11 ID:706304

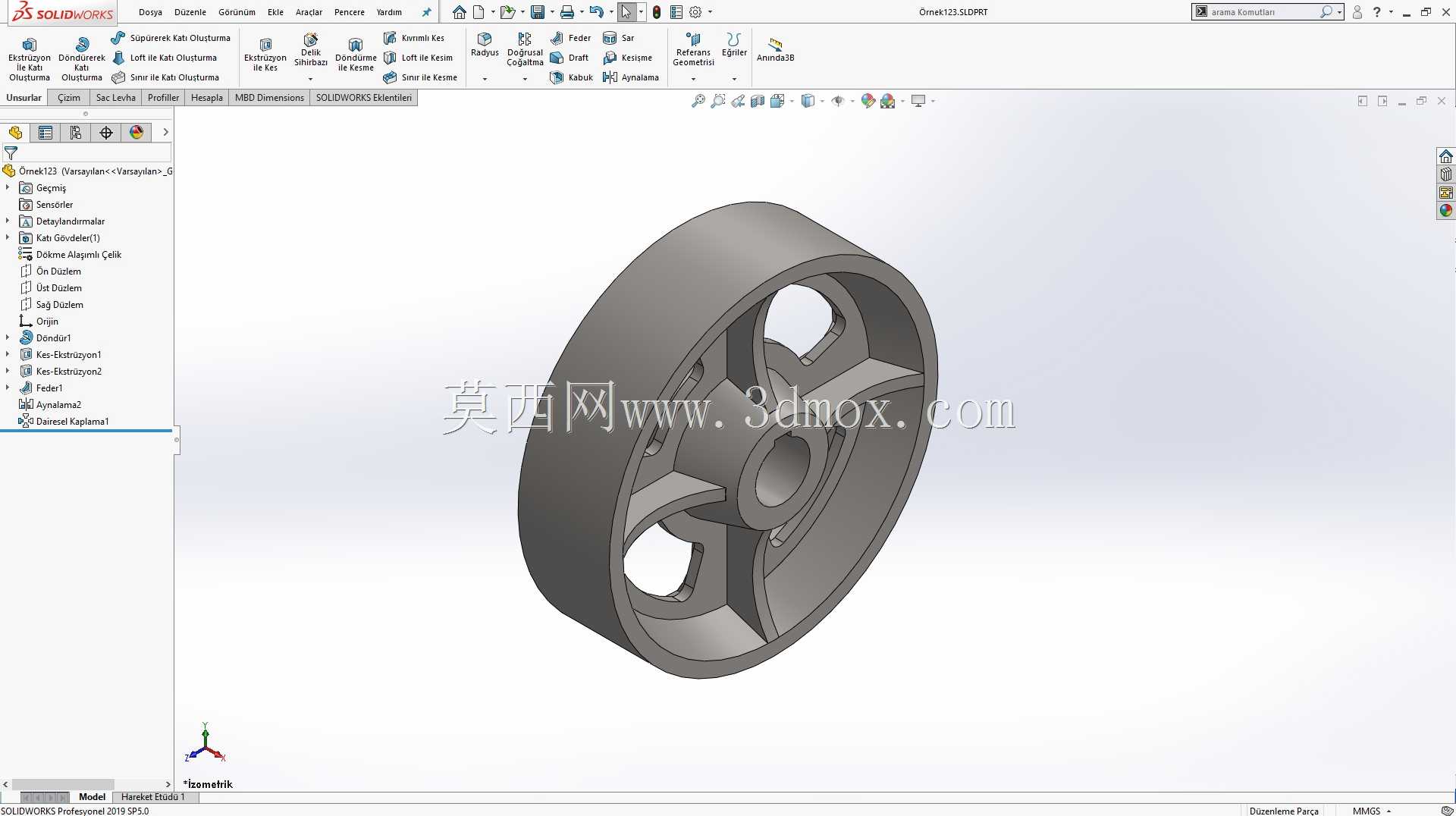

  • 三辐条镂空轮毂式传动轮结构设计

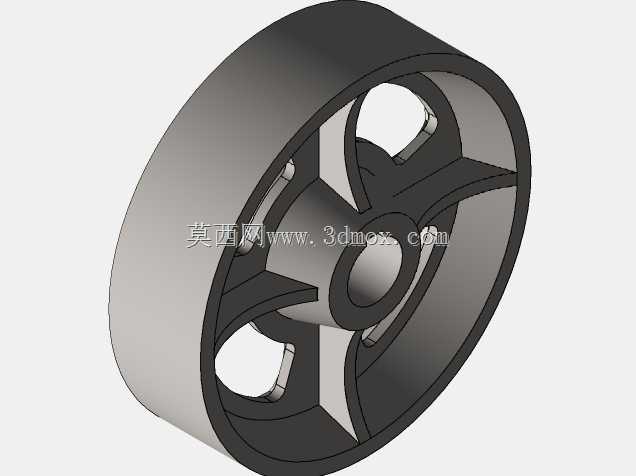

  • 三辐条镂空轮毂式传动轮结构设计

  这款轮类零件的结构设计,最初是针对低速重载传动场景下的减重需求做的优化方案,常见于轻工输送设备、小型农用机具的从动轮组,也可适配手动搬运设备的行走轮安装位。从实际使用场景来看,这类带辐条镂空的轮体,相比实心轮结构能降低30%左右的自身重量,减少设备空载运行时的惯量损耗,同时镂空的辐条间隙能在运行过程中带走轮体与轴配合部位产生的摩擦热量,避免长时间运转导致的轴孔热胀卡滞问题。

  设计过程中首先确定的是轮缘的宽度与外径尺寸,轮缘外圆预留了包覆橡胶层的安装余量,表面做了细微的周向防滑纹理结构,保证后续包覆非金属摩擦层后不会出现相对打滑;轮缘的厚度经过受力校核,在承受额定径向载荷时不会出现形变超限,边缘做了R2的圆角过渡,避免装配或运转过程中割伤操作人员、刮蹭配套的防护构件。

  中部的三辐条结构采用了等强度梁的设计思路,每根辐条的截面从轮毂中心向轮缘方向逐渐加宽,应力集中的辐条与轮毂、轮缘衔接位置都做了大圆弧过渡处理,避免交变载荷下出现疲劳断裂;三根辐条沿轮体中心呈120度均匀分布,相比四辐条结构在同等重量下拥有更好的抗扭性能,也减少了加工过程中材料的去除量,适配铸造或3D打印的成型工艺,不需要额外做复杂的支撑结构就能完成生产。

  中心的轴孔采用了阶梯孔设计,一端预留了轴承安装的定位台阶,孔壁的公差配合按照基孔制H7精度设计,能直接适配标准深沟球轴承的安装,不需要额外加工轴套;轴孔周边做了加厚的轮毂凸台,凸台厚度比辐条平面高出5mm,保证轴承安装后有足够的轴向定位面,同时能分散轴部传递的载荷,避免轮毂部位出现压溃变形。轮毂端面上还预留了三个均匀分布的螺纹孔位,可用于安装轴端挡圈或者传动拨盘,拓展轮体的使用场景,既可以做无动力的从动行走轮,也能通过拨盘连接动力输出轴做主动传动轮使用。

  安装边界方面,轮体的轴向总厚度控制在适配常规80型输送线铝型材的安装间距范围内,两侧不需要额外加装太厚的垫片就能完成固定;轮体的最大回转半径经过校核,安装到对应机架后不会与周边的护板、张紧构件产生运动干涉。考虑到部分使用场景会存在粉尘、纤维碎屑堆积的问题,辐条之间的镂空间隙做了最小宽度限制,避免运行过程中碎屑卡入辐条与机架的间隙造成卡停,日常维护时也能直接通过镂空间隙观察中心轴承的润滑状态,不需要完全拆卸轮体就能完成注油保养。

  从受力特性来看,这款轮体的径向承载能力能满足150kg以内的静载荷要求,动载荷下的额定转速不超过300r/min,完全适配轻工输送、手动机具、小型非标设备的使用需求;整体结构没有复杂的异形曲面,不管是采用铸铝、铸铁的铸造工艺,还是采用机加工、3D打印的小批量制作方式,都能快速完成生产,加工过程中不需要定制特殊刀具,普通的数控车床、加工中心就能完成全部尺寸的加工,后期如果需要调整承载能力,只需要调整辐条的厚度、轮缘的宽度参数就能快速衍生出不同载荷等级的变体型号,不需要重新做整体的结构拓扑。
