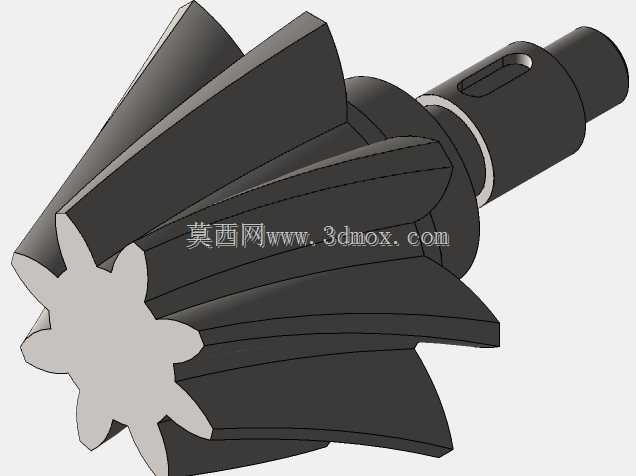

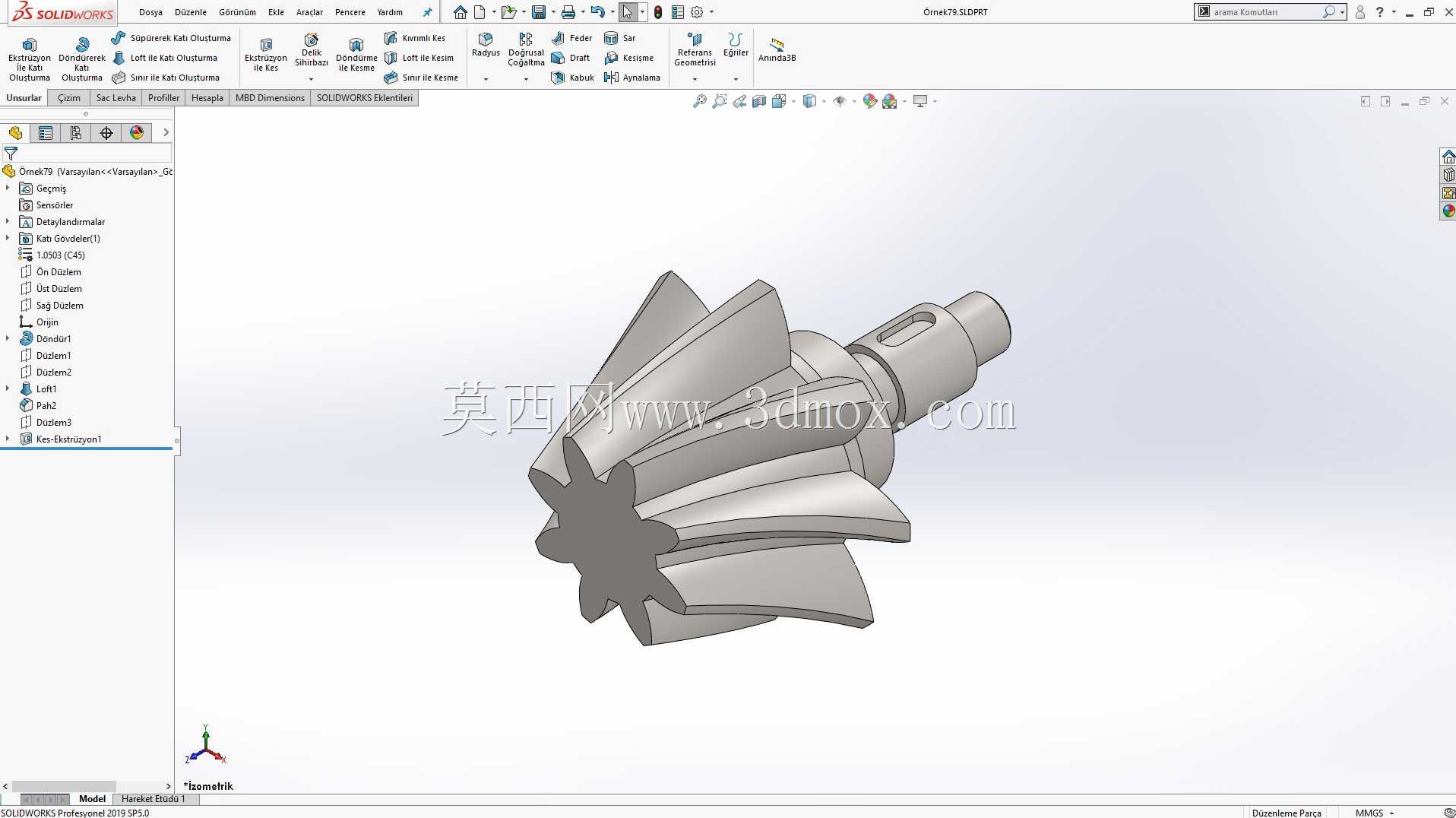

螺旋锥齿轮传动件三维结构设计

项目分类:齿轮 发布时间:2023-08-11 ID:706348
  • 螺旋锥齿轮传动件三维结构设计
  • 螺旋锥齿轮传动件三维结构设计

  这款螺旋锥齿轮轴类零件,主要应用于相交轴动力传递场景,常见于机床主轴进给箱、汽车差速器输入端、小型农机传动箱、工业减速机转角传动单元等需要改变动力传输方向的结构中,可实现两相交轴间的回转运动与扭矩传递,适配轴线夹角90度的常规传动布局,也可根据实际安装需求调整轴交角参数完成适配。从结构设计逻辑来看,整体采用齿轮与传动轴一体化的轴齿轮设计,省去了齿轮与轴的键连接、过盈配合装配环节,可有效消除装配间隙带来的传动回差,提升传动精度与整体刚性,适合中高转速、中等冲击载荷的传动工况。齿部采用螺旋齿形设计,相比直齿锥齿轮,啮合过程中轮齿是逐步进入啮合再逐步退出啮合,重合度更高,传动过程更平稳,冲击与噪声明显降低,单齿承载能力也更强,

  可传递更大的额定扭矩。齿形参数设计阶段,重点匹配了啮合配对齿轮的模数、压力角、螺旋角、齿顶高系数等核心参数,保证啮合时齿面接触印痕处于齿面中部区域,避免偏载导致的齿面早期点蚀、断齿等失效问题;齿根处做了标准圆角过渡,降低应力集中系数,提升轮齿的弯曲疲劳强度。轴段部分根据安装需求做了阶梯轴设计,从齿部往轴端方向依次设置了轴承安装位、密封件安装位、锁紧定位轴段,各轴段的同轴度公差在建模时做了基准约束,保证装配后轴承运转无偏摆,密封件无偏磨。轴端设置了扁位结构,可用于安装联轴器或者传动带轮,也可适配锁紧螺母的防松定位需求,避免动力传递过程中连接部件出现周向打滑。从安装边界来看,

  轴段的直径尺寸匹配常用深沟球轴承或者圆锥滚子轴承的内孔标准尺寸,轴承位的轴肩高度符合轴承安装的定位要求,既保证轴承内圈的轴向定位可靠,又不会过高导致轴承拆卸困难;齿轮部分的最大外径预留了足够的箱体安装间隙,避免装配时齿顶与箱体内壁发生干涉,齿部的轴向定位尺寸匹配配对齿轮的安装距,保证两齿轮的节锥顶点重合,实现正确啮合。在实际选型应用中,这类一体化螺旋锥齿轮轴适合对传动空间要求紧凑的场景,无需额外设计齿轮与轴的连接结构,可大幅缩减传动箱的整体体积,同时减少装配工序,提升装配效率。建模过程中对齿面做了连续曲面拟合,保证齿形的几何精度,可直接导入有限元分析软件做齿面接触应力、齿根弯曲应力的仿真校核,也可导入CAM软件生成五轴加工的刀路,

  适配铣齿、磨齿的加工工艺需求。轴上的退刀槽、圆角等工艺结构都按照机械加工的工艺要求做了预留,避免加工时出现清根困难、应力集中等问题,所有倒角尺寸都符合装配导向的需求,方便轴承、密封件等标准件的顺利压装。在传动系统匹配时,可根据实际传递的功率、转速、工况载荷系数调整齿宽、模数、螺旋角等参数,当前结构的齿宽系数选取兼顾了承载能力与轴向力大小,避免螺旋角过大导致轴承承受过大轴向力,缩短轴承使用寿命,同时也避免齿宽过小导致承载能力不足。轮齿的旋向设计可根据实际转向与轴向力的承载方向调整,保证工作时产生的轴向力指向轴的定位支撑端,提升轴系的运转稳定性。
