带弧形齿槽的扇形安装支架结构设计

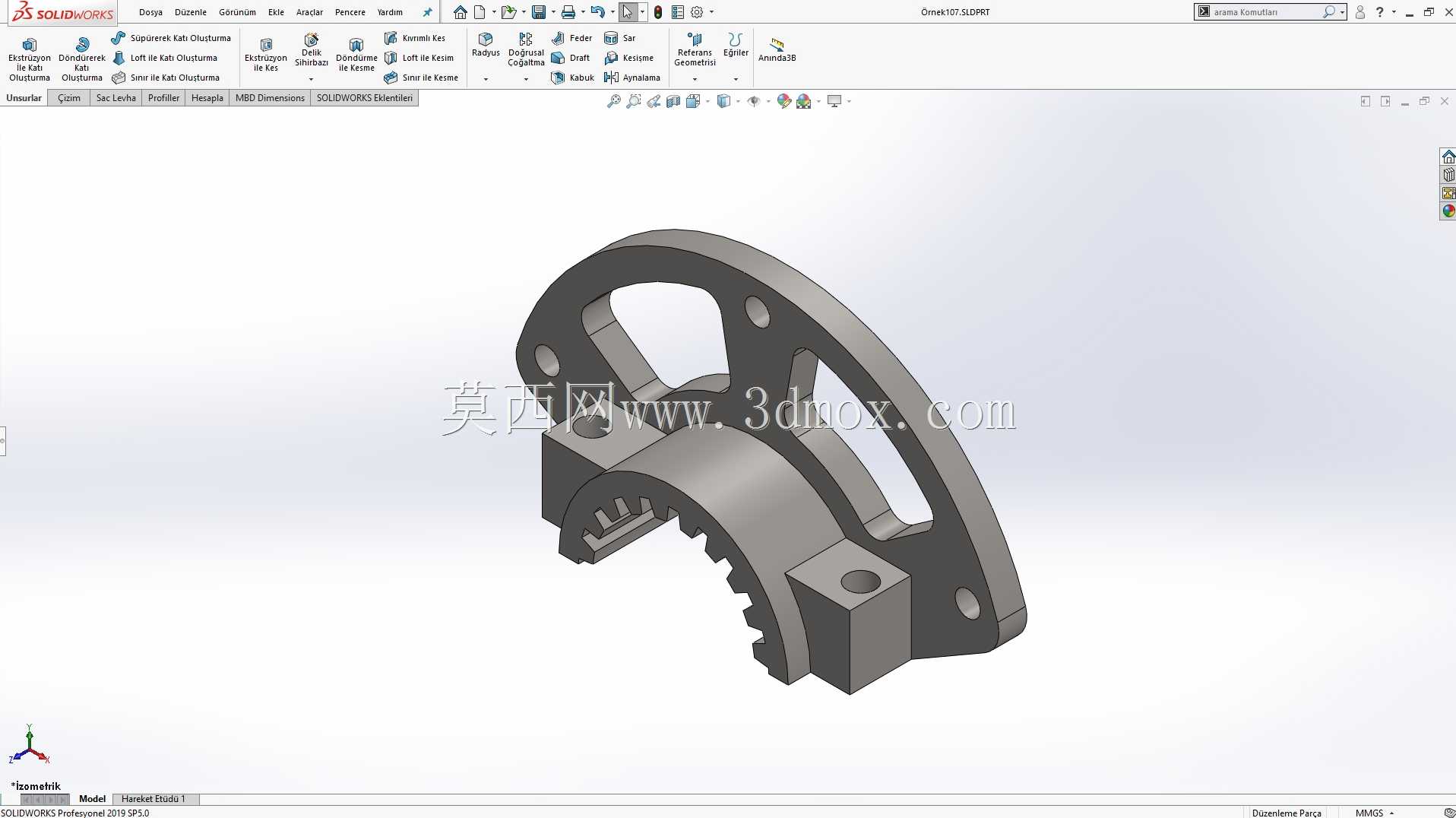

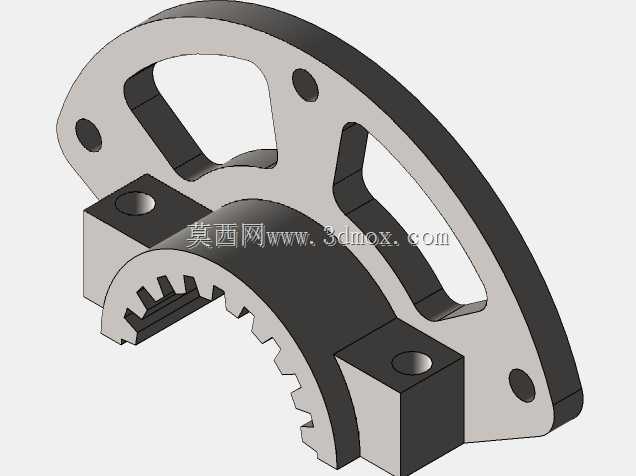

　　这类带弧形齿槽的扇形安装支架，多应用在需要角度微调、卡接定位的机械连接场景中，常见于小型设备的角度调节机构、工装夹具的定位模块、非标自动化设备的限位连接部位，区别于常规的平板式安装座，其自带的弧形齿槽结构可以实现啮合式锁止，避免调节到位后出现滑移错位，相比光面弧形调节结构，齿形啮合的锁止力更强，能承受更大的径向与轴向复合载荷，不需要额外加装顶丝或者摩擦片就能实现可靠定位。从结构设计逻辑来看，主体采用扇形轮廓是为了匹配弧形转动的运动轨迹，支架外缘的镂空槽一方面是为了降低整体零件重量，减少转动惯量，让角度调节过程更顺滑，另一方面也可以作为走线通道或者辅助安装位，适配周边管线的布置需求。主体的弧形基座部分是核心的承载区域，

　　内圈加工的齿槽齿形采用渐开线短齿设计，齿高控制在合理范围，既保证啮合时的接触面积足够，又避免齿根应力集中导致的断裂风险，齿槽的弧度覆盖范围对应支架的最大调节角度，设计时需要根据实际使用的调节行程确定弧长，避免出现调节行程不足或者齿形冗余浪费加工成本的问题。支架上分布的多个安装孔分为两类，一类是位于扇形翼板上的通孔，用于支架本身与固定基座的连接，孔位的分布距离经过受力校核，保证连接螺栓的受力均匀，不会出现单侧受力过大导致的支架变形；另一类是凸台上的螺纹孔，用于外接功能部件的安装，凸台结构做了加厚处理，抵消螺纹攻丝带来的强度削弱，同时保证外接部件的安装面平面度，避免安装后出现倾斜偏载。在安装边界方面，

　　这类支架的安装基面需要保证平面度公差在0.05mm以内，否则安装后会出现弧形基座与配对转动件的同轴度偏差，导致齿槽啮合卡滞，调节时出现卡顿甚至齿面磨损加剧的问题；支架转动时的外围避让空间需要根据扇形的最大回转半径预留，避免转动过程中与周边的结构件发生干涉，尤其是翼板上的镂空边缘，要注意与周边管线、紧固件的安全距离，防止运动过程中刮擦管线。设计时还需要考虑零件的加工工艺性，整体结构适合采用铣削加工一次装夹完成主要型面的加工，齿槽部分可以采用成型铣刀加工，保证齿形的一致性，各个安装孔的位置度公差控制在0.1mm以内，确保装配时的互换性，不需要额外修配就能完成组装。零件的壁厚设计遵循等强度原则，承载区域的壁厚根据额定载荷做有限元校核，

　　保证在最大载荷下的变形量不超过0.02mm，非承载区域的壁厚适当减薄，在满足强度要求的前提下尽可能降低零件重量，适配对重量有要求的轻型设备安装场景。齿面的粗糙度要求控制在Ra1.6以内，减少啮合调节时的摩擦阻力，降低长期使用后的磨损量，延长零件的使用寿命，其余非配合面的粗糙度控制在Ra3.2即可，兼顾加工成本与使用需求。这类支架在实际使用中，通常会配套一个带对应齿形的转动压块，调节到目标角度后通过紧固件锁紧，齿形的啮合可以抵消大部分的侧向力，减少紧固件受到的剪切载荷，相比传统的摩擦式锁紧结构，可靠性提升明显，尤其适合在有振动的工作环境下使用，不会因为长期振动出现角度偏移的问题。
