带安装底座的异形槽定位支撑块结构

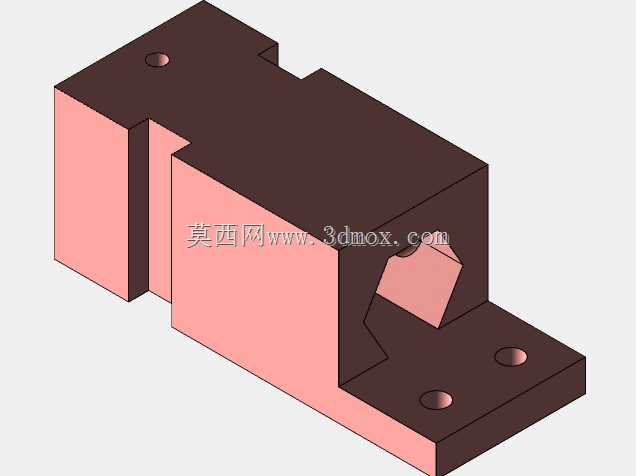

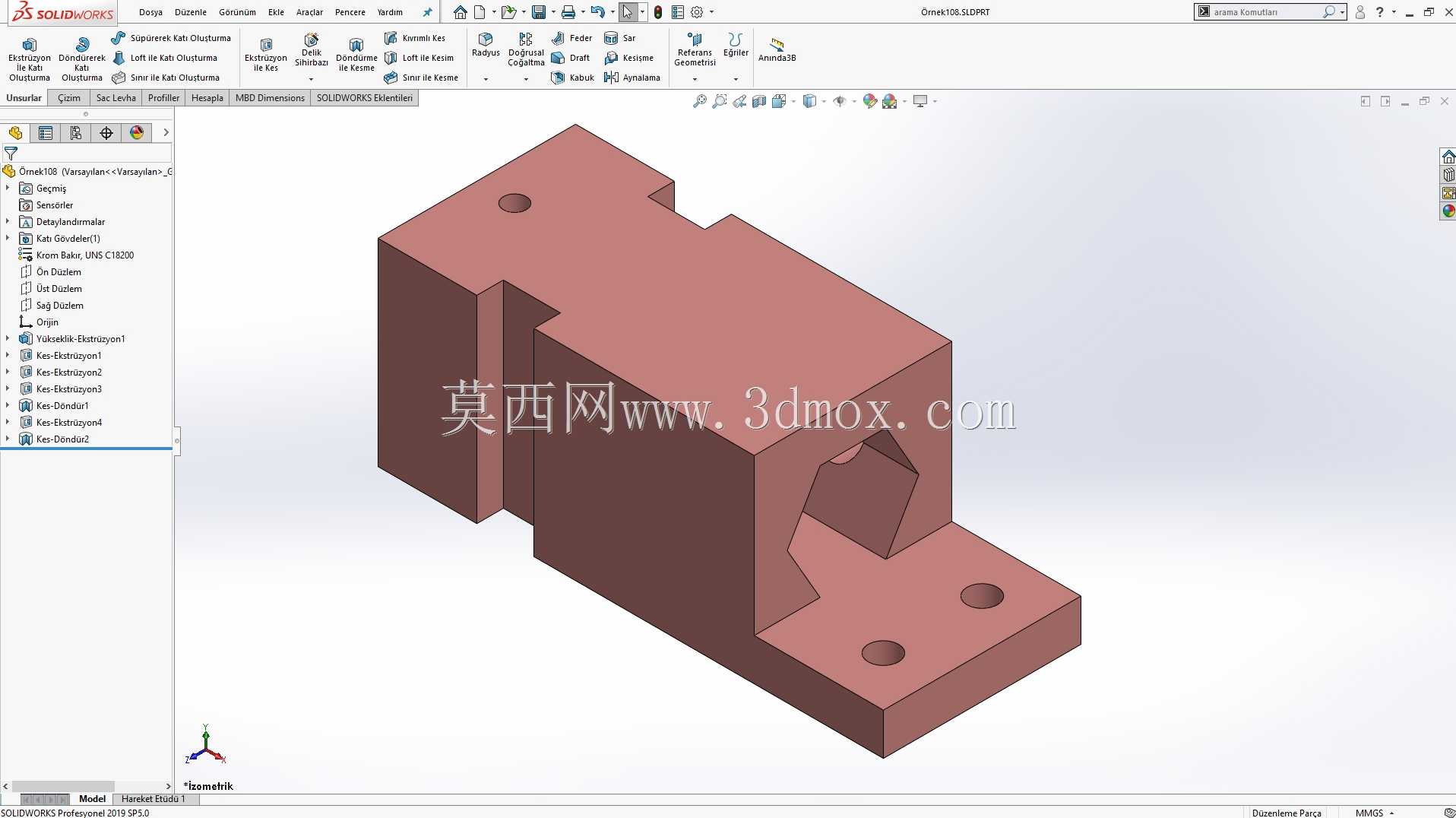

　　这类带安装底座的异形槽支撑构件，常出现在非标自动化生产线的工位定位环节，也可作为小型专用工装的承载基座使用，适配需要对带异形轮廓工件进行侧向承托、定位卡合的装配或加工场景，比如小型五金件冲压工位的工件定位、电子元器件组装线的载具支撑，或是小型检测设备的工件固定座。从结构上看，构件主体为一体化铣削成型的块状结构，底部延伸出带两个安装孔的法兰式底座，底座与主体立壁垂直衔接，安装孔为沉孔设计，可适配内六角圆柱头螺钉完成与设备台面、工装基板的固定，沉孔深度可保证螺钉安装后端面不超出底座平面，避免安装后出现凸起干涉相邻部件的问题。主体立壁上部同样设置有一个安装孔，可用于加装侧向定位销、缓冲挡块或是检测元件的安装支架，拓展构件的使用功能。

　　主体中部开设的异形通槽是整个构件的核心功能区域，槽型轮廓并非规则矩形，而是带有斜向让位面与弧形贴合面，能够与对应外形的工件端部形成精准贴合，限制工件沿水平方向的窜动与转动自由度，槽口边缘做了小尺寸倒角处理，既可以去除机加工产生的毛刺锐边，避免工件装取过程中刮伤工件表面，也能在工件放入槽内时起到导向作用，降低对位难度。设计这类构件时，首先要确认安装边界：底座的两个安装孔中心距需要匹配对应设备台面上的T型槽间距或是预设的螺纹孔位，保证安装时无需额外打孔改造基板；主体的总高度需要匹配工位上工件的装夹高度，避免支撑过高导致工件定位失稳，或是支撑过低无法起到有效承托作用。异形槽的轮廓尺寸需要完全贴合对应工件的配合面公差，

　　通常槽型尺寸会比工件配合尺寸大0.02-0.05mm，既保证工件可以顺畅放入槽内，又不会因为间隙过大导致定位精度不足，槽壁的厚度需要根据工件的承重进行核算，若用于承托较重的金属工件，槽壁厚度需预留足够的安全余量，避免长期受载出现变形开裂。构件的材质通常根据使用场景选择，普通车间常规使用可选用45号钢做调质处理，表面做发黑防锈；若用于有腐蚀性介质的工位，可选用304不锈钢材质；若需要降低构件自重用于移动载具上，也可选用6061铝合金做硬质阳极氧化处理，提升表面耐磨性能。实际装配使用时，需要先将底座与安装基板贴合，通过螺钉完成预紧后，校验构件的安装垂直度，保证异形槽的中心与工位的作业中心对齐，确认位置无误后再完全锁紧螺钉，

　　避免安装偏斜导致工件定位出现偏差。这类一体化结构的支撑块相比拼接式的支撑构件，整体刚性更好，长期使用不会出现拼接处松动移位的问题，维护成本更低，仅需在长期使用后检查槽内贴合面是否出现磨损，若磨损量超出定位精度要求，可重新铣削槽型或是直接更换构件即可。
