立式带腰型孔铰接安装支座结构设计

项目分类:通用五金配件 发布时间:2023-08-11 ID:706324
  • 立式带腰型孔铰接安装支座结构设计
  • 立式带腰型孔铰接安装支座结构设计

  这款立式铰接安装支座,是轻载传动链路里常用的支撑连接构件,日常在轻工输送线、小型工装变位机构、非标自动化单机的从动端支撑位都能见到它的应用场景,核心作用是为带铰接需求的转动部件提供稳定的安装基准,同时预留一定的位置调整余量,抵消装配过程中累计的形位公差,避免转动副出现卡滞、别劲的问题。

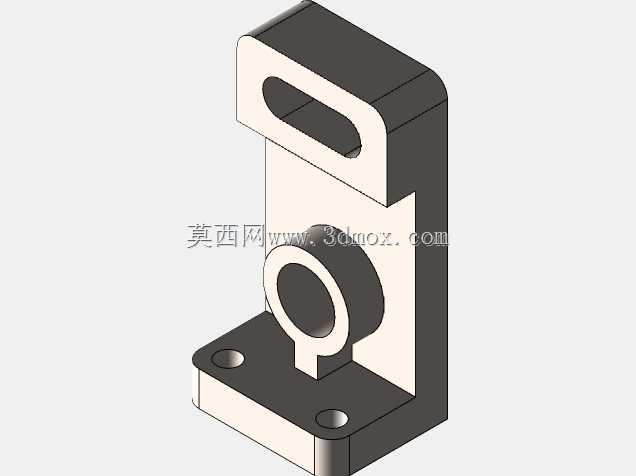

  从结构设计逻辑来看,整个支座采用一体化立式布局,底部为方形安装法兰,法兰上开设两个同轴的沉头安装孔,孔位间距按照常规型材安装基准设计,可直接通过内六角螺栓固定在铝型材框架、钢板焊接机座或者木质工装台面上,沉孔结构能够保证螺栓安装后头部不突出法兰平面,不会和周边运动部件产生刮擦干涉。支座主体为L型立臂结构,立臂与底部法兰之间做了大圆角过渡,避免直角处的应力集中,在承受径向铰接载荷时,应力能够顺着圆角均匀分散到法兰安装面,不会出现立臂根部断裂的问题。立臂上部开设长圆形腰型孔,这个孔位是为了适配安装位置的微调需求,当配套的铰接轴组件需要调整中心高或者水平位置时,不需要重新加工安装孔,只需要松开腰型孔内的紧固件,就可以在腰型孔的行程范围内调整位置,大幅降低现场装配的调试难度。立臂中部的通孔为铰接轴承安装位,孔的内径按照标准轻载滚动轴承的外径公差设计,孔壁加工有足够的配合长度,能够保证轴承压装后不会出现倾斜,为铰接轴提供稳定的回转支撑,孔的两端预留有轴承挡圈的安装槽,可通过孔用挡圈限制轴承的轴向窜动,避免转动过程中轴承脱出。

  从安装边界来看,整个支座的总高度控制在常规小型机构的安装空间范围内,立臂的厚度经过载荷校核,能够承受径向1000N以内的静载荷,满足大部分轻工设备、教学实训工装、小型实验装置的支撑需求。底部法兰的外形尺寸小于常规100系铝型材的端面宽度,安装时不会超出型材边界,适配紧凑空间的安装要求。腰型孔的调整行程覆盖了±5mm的位置偏差,足够抵消大部分型材切割、焊接加工带来的安装误差,不需要现场二次配做孔位。中部铰接孔的中心高与底部安装面的垂直度公差按照IT7级精度设计,能够保证铰接轴安装后与安装面保持垂直,避免转动过程中出现偏磨,延长配套轴套、轴承的使用寿命。

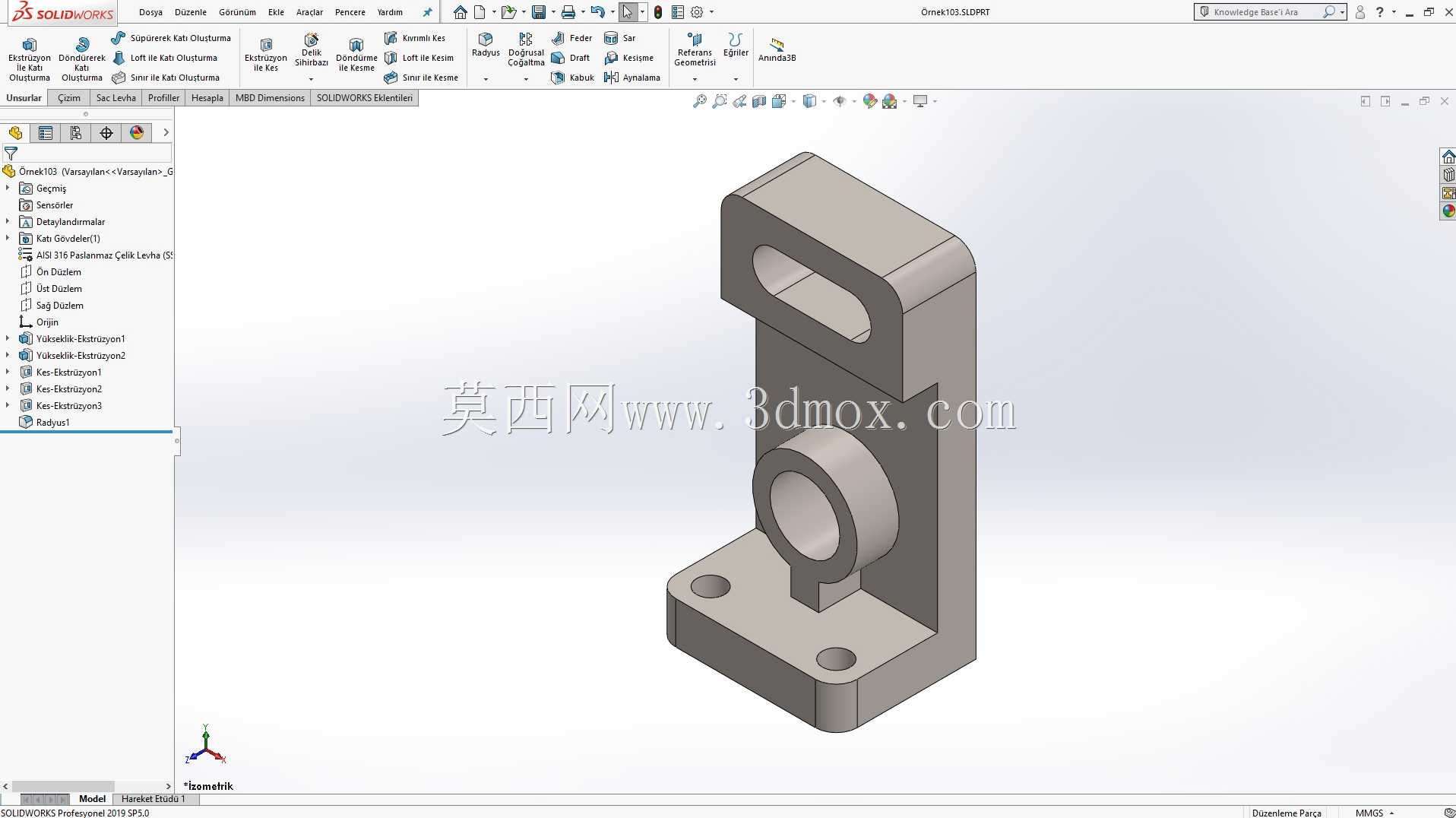

  在实际应用中,这款支座常用来安装从动滚轮、张紧轮、小型连杆铰接端、传感器摆动支架等部件,比如在小型皮带输送线的张紧端,通过腰型孔调整支座位置就可以实现皮带张紧度的调节,不需要额外设计张紧机构;在连杆传动的工装夹具上,这个支座可以作为连杆的固定铰接点,为连杆摆动提供稳定支撑;在小型实验设备的摆动机构上,它可以作为摆动轴的支撑座,配合轴端安装的摆臂实现定角度往复运动。整个零件的结构没有冗余设计,所有的特征都服务于安装、支撑、调整的核心功能,没有多余的装饰性结构,既适合采用整块铝料铣削加工做小批量样机使用,也适合开模做压铸批量生产,加工工艺性良好,铣削加工时只需要两次装夹就可以完成所有特征的加工,不需要复杂的工装夹具,加工成本可控。在建模过程中,所有的安装孔位、配合尺寸都按照机械设计手册的标准公差取值,圆角、倒角等工艺特征都做了完整还原,导入工程图模块后可以直接生成符合加工要求的图纸,不需要额外补充工艺特征,能够直接用于生产加工环节。
