多接口带侧支耳筒式机械连接构件

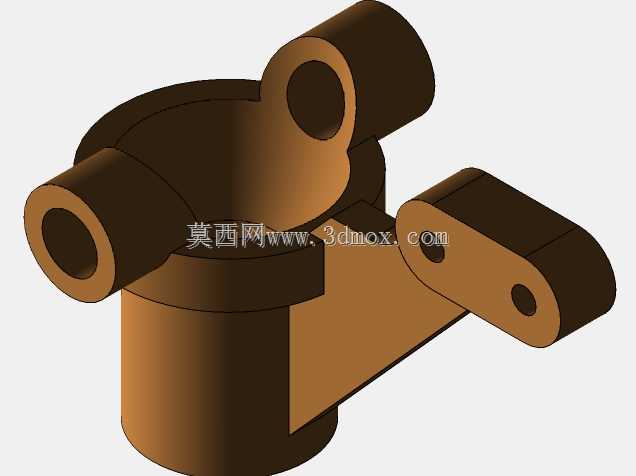

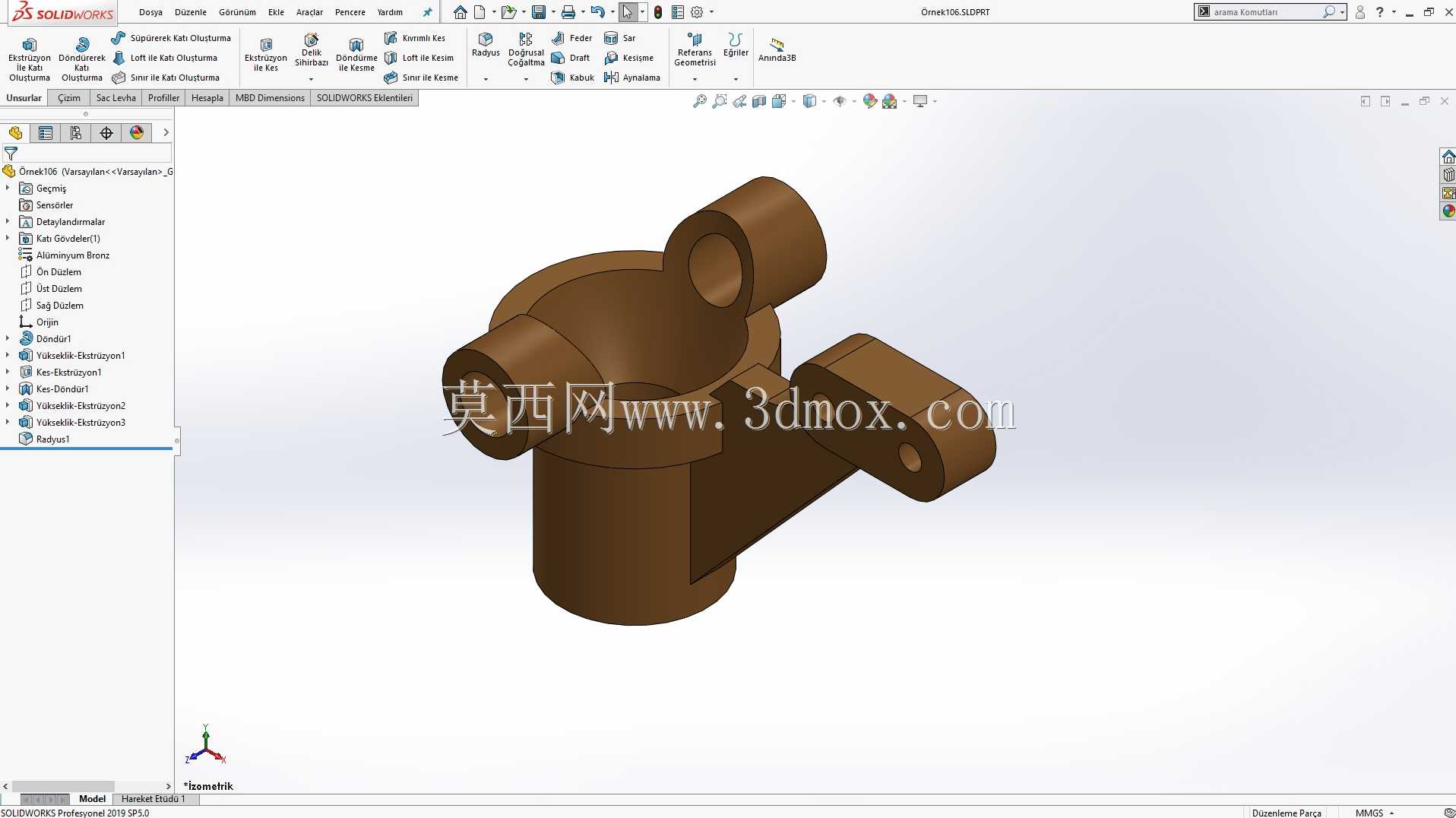

　　该构件属于流体管路与机械支撑复合功能的连接类零件，在中小型液压动力单元、集中润滑系统、低压气动控制回路中应用较为广泛，可同时实现主通路介质导通、侧向支路分流、外部构件铰接固定三类核心功能，替代传统需要多个管接头、铰接座拼接的装配方案，减少管路系统的泄漏点与装配累计误差。从结构设计逻辑来看，主体采用等径圆筒作为主通路载体，筒体内壁做光滑过渡处理，无突变台阶，可降低介质流经时的局部阻力损失，适配内径匹配的硬管、软管插入式连接，筒身上下两端预留的环形端面可直接加装密封垫片与对接管路端面压紧，无需额外加工焊接坡口，降低现场装配的加工要求。筒身侧向延伸出的两个同轴带孔耳座，孔位与主筒体轴线垂直相交，耳座内孔做铰制孔精度处理，可穿装铰接销轴，

　　用于将整个构件铰接固定在设备机架的安装座上，允许构件在一定角度范围内随管路热胀冷缩产生小幅摆动，抵消管路变形产生的内应力，避免长期应力集中导致的焊缝开裂或接头松动。侧向伸出的带孔支臂与主筒体采用一体化圆弧过渡连接，过渡位置做加厚处理，支臂末端的通孔可用于安装固定传感器支架、管路卡扣或者小型控制阀组，无需在主筒体上额外焊接安装座，避免焊接热变形影响主筒体内孔的圆度与同轴度。从安装边界来看，主筒体的外径尺寸适配常规标准管夹的夹持范围，两个铰接耳座的外侧间距与常规设备安装支架的开档尺寸匹配，支臂的伸出长度控制在不超出主筒体最大外径两倍的范围内，避免安装后与周边管路、构件产生运动干涉，耳座与支臂上的安装孔位均做倒角处理，

　　方便销轴与紧固件的快速导入，降低装配对位难度。在实际工况适配方面，构件整体采用等壁厚设计，除过渡连接位置外，其余位置壁厚均匀，适合采用铸造或者模锻工艺成型，后续仅需对安装孔、密封端面做少量机加工即可达到使用精度要求，加工余量小，生产效率较高。主筒体通路可耐受常规低压流体的压力冲击，耳座与支臂的连接强度可满足常规工况下的振动载荷要求，在有腐蚀介质的应用场景中，可通过更换成型材质适配防腐需求，结构本身无需做大幅改动。在装配过程中，该构件可先通过铰接耳座预装在机架上，再依次对接主通路管路与支臂上的附属构件，装配顺序灵活，后期维护时可单独拆除该构件进行密封件更换，无需拆解周边整段管路，降低维护工作量。结构设计上充分考虑了成型工艺性，所有外表面转角均采用圆角过渡，避免铸造过程中出现应力集中、冷隔等缺陷，安装孔的位置精度可通过一次装夹加工完成，保证各配合面的位置公差满足装配要求，不会出现孔位错位导致的装配卡滞问题。
