带圆弧卡槽立式安装机械支撑座结构

项目分类:通用机械零部件 发布时间:2023-08-11 ID:706322
  • 带圆弧卡槽立式安装机械支撑座结构
  • 带圆弧卡槽立式安装机械支撑座结构

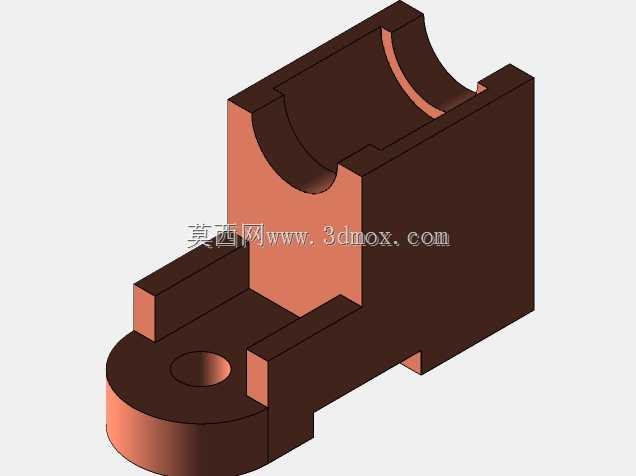

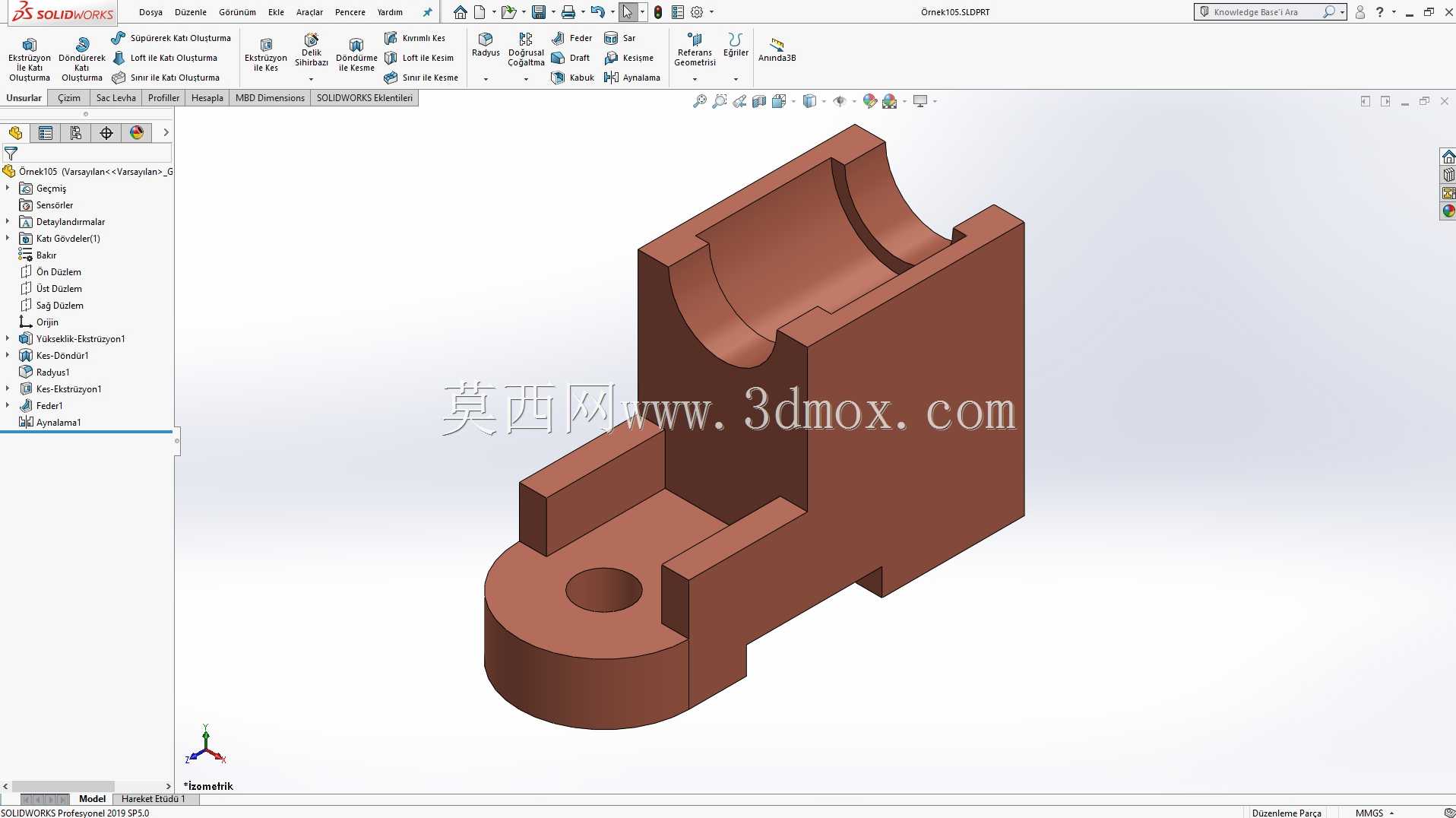

  在轻工输送设备、小型工装夹具以及非标自动化线体的旁侧定位工位中,这类带半圆弧卡槽的立式支撑座是十分常见的衔接零件,它的核心作用是为圆柱类杆件、导向轴或者铰接销轴提供单侧承托定位,同时自身通过底部的安装孔固定在设备基板或者型材架体上,不需要做整周的轴孔包裹,在需要快速拆装、侧向取放轴类零件的工位上,这种开口式的支撑结构比封闭式轴座的装配效率高出不少,日常维护时不需要拆解整条轴系就能完成对应部件的更换。从结构设计逻辑来看,整个零件采用一体化铣削成型的思路,主体立板部分做了加厚处理,用来抵消轴类零件搭载后产生的侧向弯矩,避免长期受力出现立板形变导致的定位偏移;上部的半圆弧卡槽的圆弧半径需要和配套搭载的轴件外径做公差匹配,

  一般选用H7的间隙配合公差,既保证轴件放入时不会出现卡滞,也能控制径向的晃动量在设备运行允许的范围内,卡槽的开口边缘做了小尺寸的倒角处理,一方面是去除机加工产生的毛刺,避免装配时刮伤轴件表面,另一方面也能在轴件吊装放入时起到导向作用,降低对位的难度。底部的安装凸台做了下沉式的圆孔设计,这个孔是用来穿装内六角固定螺栓的,凸台的厚度经过受力核算,能够保证螺栓拧紧时不会出现凸台被压溃的情况,同时凸台的下表面和立板的安装基准面做了共面处理,保证安装时整个支撑座能够完全贴紧安装基面,不会出现倾斜导致卡槽的轴线和设计基准出现偏角。立板和底部凸台之间做了过渡的连接筋结构吗?不,这个零件的立板和下部承托结构是直接一体化延伸的,

  在立板的前侧延伸出了两块平行的定位凸边,这两个凸边的作用是在安装时可以卡在型材的槽边或者基板的定位台阶上,不需要额外做销孔定位就能快速找正安装位置,减少现场装配时的调整时间。从安装边界来看,这个支撑座的整体外轮廓没有多余的外伸结构,所有的棱角都做了小倒角处理,在密集排布的线体工位中不会和周边的运动部件产生干涉,底部的安装孔中心到立板背面的距离、到卡槽圆弧中心的高度尺寸都经过严格的尺寸链核算,保证多个同型号支撑座并排安装时,卡槽的轴线能够保持在同一条直线上,不会出现轴件安装后别劲的情况。在实际使用场景中,这类支撑座经常用在小型物料翻转机构的铰接位、导向杆的端部承托位、以及检测工位的传感器安装杆支撑位,因为是单侧开口的结构,

  在需要频繁调整轴件轴向位置的场合,操作人员只需要松开轴向的限位挡圈,就能直接把轴件从卡槽中侧向取出,不需要把轴件从端部整根抽出,对于维护空间有限的紧凑型设备来说,这种结构的实用性非常强。设计的时候还要考虑受力方向的匹配,这个支撑座的主要受力方向是垂直向下指向安装基面,以及沿圆弧径向指向立板的方向,所以立板的厚度方向和受力方向保持平行,最大化利用材料的结构强度,不需要额外增加加强筋就能满足常规工位的承重需求,如果是用于有冲击载荷的工位,只需要适当增加立板厚度或者更换强度更高的材质即可,整体结构的修改迭代非常方便。零件的所有加工面都以底部安装面作为统一的设计基准,卡槽的圆弧中心、安装孔的中心位置都从这个基准面开始标注尺寸,减少加工时的基准转换误差,保证成品的安装精度符合设计要求。
