异形多安装位连杆式机械支撑摇臂结构

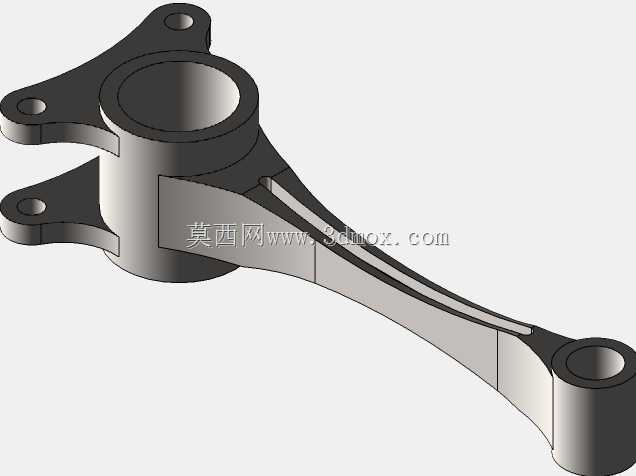

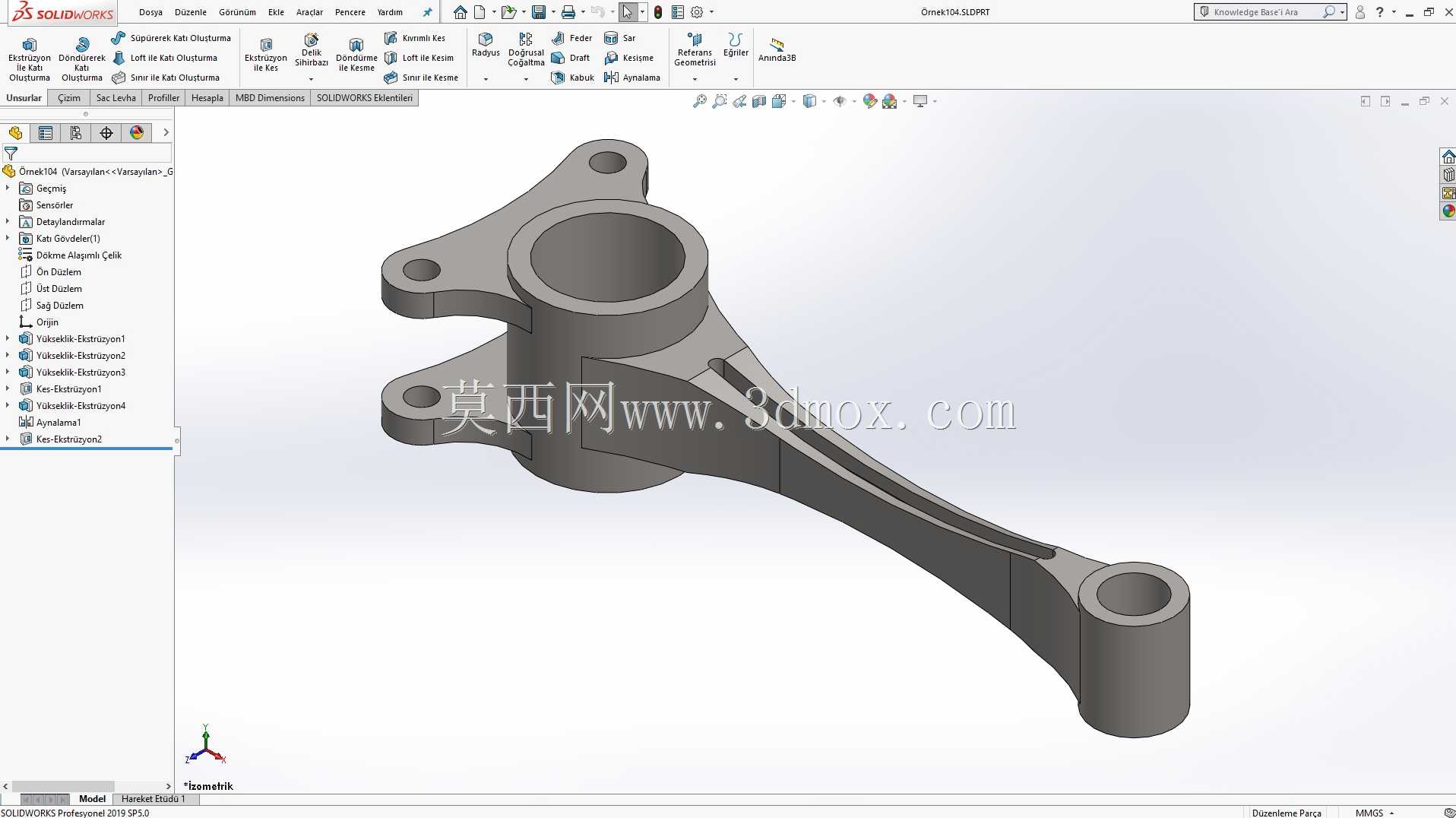

　　该结构属于典型的铰接式传动支撑构件，在中小载荷的往复传动场景中应用广泛，常见于通用机械设备的连杆传动组、轻工机械的执行端联动机构、小型动力设备的气门摇臂组以及非标自动化设备的工位切换联动结构中，核心作用是将输入端的摆动或直线位移，通过固定铰接点的回转约束，传递至末端执行点位，同时承担传动过程中的径向与轴向载荷，保障动力传递路径的稳定性。从结构设计逻辑来看，构件主体采用变截面长臂设计，一端设置大直径轴套孔作为主回转铰接位，该孔位是整个构件的安装基准，装配时与固定机架上的支撑销轴配合，作为整个摇臂摆动的旋转中心，孔位内部预留了足够的衬套安装空间，可根据实际载荷工况选配铜基衬套或滚针轴承，降低铰接位的转动磨损，延长构件使用寿命。

　　主铰接位旁侧延伸出两个带安装孔的凸耳结构，这两个凸耳的孔位轴线与主铰接孔轴线保持平行，主要用于连接动力输入端的推杆或拉杆，两个凸耳的对称布局可以平衡输入载荷的侧向分力，避免单侧受力导致的主铰接位偏磨，同时凸耳与主体衔接处做了大圆角过渡处理，通过应力仿真优化了过渡区域的截面厚度，消除了载荷传递过程中的应力集中问题，避免长期交变载荷下出现结构断裂。长臂段采用了工字形截面优化设计，在保障整体抗弯抗扭强度的前提下，尽可能削减了非受力区域的材料余量，既降低了构件自身重量，减少摆动过程中的惯性载荷，也控制了生产制造成本，长臂的截面尺寸从主铰接端向末端逐渐收窄，匹配不同位置的弯矩分布规律，让材料利用率达到最优水平。长臂末端设置小直径铰接孔，

　　作为动力输出端的连接位，该孔位与主铰接孔的中心距经过严格的传动比核算，可匹配对应行程的执行元件需求，孔位端面做了凸台加厚处理，提升末端铰接位的接触强度，避免连接销轴受力后出现孔位变形。从安装边界来看，主铰接孔的外径、两个输入凸耳的孔位间距、长臂的总长度以及末端输出孔的直径，都预留了标准件的装配公差，装配时主铰接位的销轴需要做轴向定位，通过卡圈或轴端挡圈限制构件的轴向窜动，输入与输出端的铰接位需要根据连接部件的形式选配对应的销轴与防松件，整个构件摆动过程中，长臂外侧与周边结构的安全间隙需要控制在3mm以上，避免摆动过程中出现运动干涉。该结构的受力路径清晰，主铰接位承受全部的支撑反力，输入凸耳承受动力源的推拉力，

　　长臂段承受弯曲与扭转载荷，末端输出孔承受执行端的工作阻力，设计过程中针对各受力区域的载荷大小做了对应的壁厚强化，非受力区域做了轻量化挖除，整体结构紧凑，安装占用空间小，可适配多种安装空间受限的传动场景，同时铰接位的尺寸都符合通用机械传动的标准系列，可直接替换同规格的常规摇臂构件，无需对周边配套结构做额外修改。
