带安装底座的立式铰接支撑连接构件

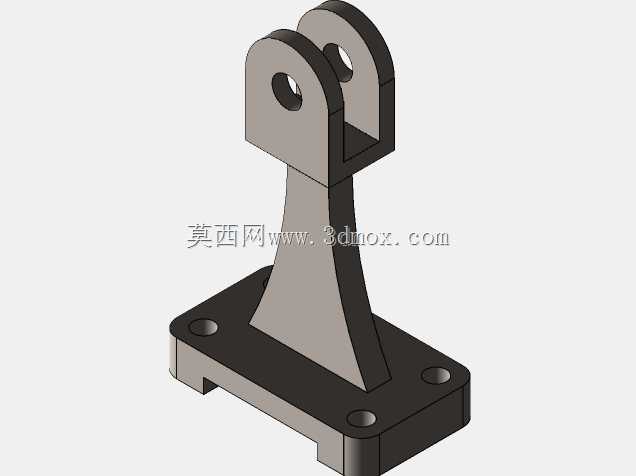

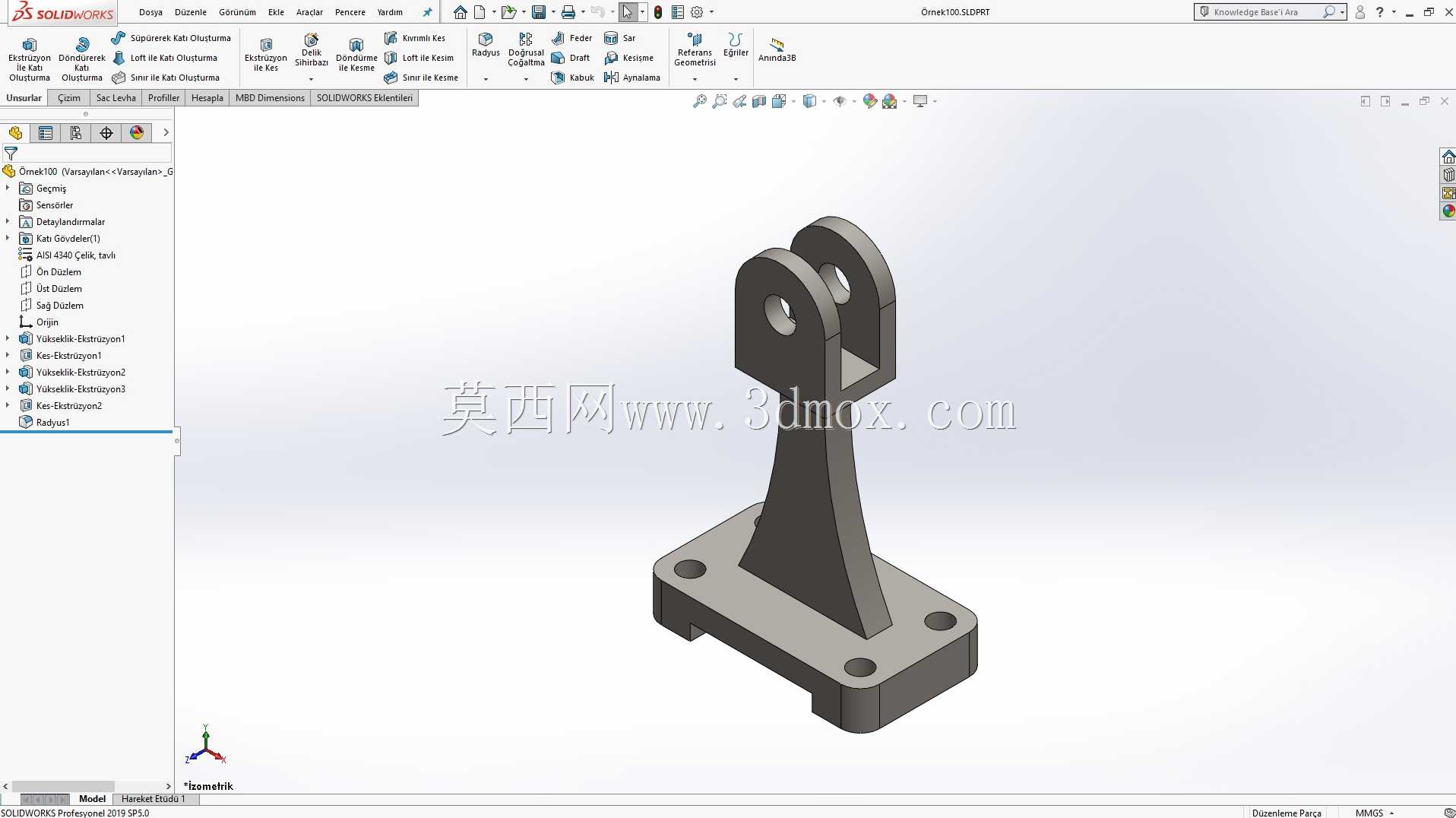

　　该立式铰接支撑构件在各类轻工输送线、小型工装夹具台、非标自动化单机的工位衔接段应用十分广泛，日常工况中主要承担末端执行组件、导向挡停模块或者小型检测传感器安装架的承重与角度铰接调整功能，区别于一体式焊接固定支座，这类带分体铰接耳的结构能在安装完成后保留一定的俯仰角度调整余量，适配现场安装时的位置偏差补偿需求，不用在现场对安装基面做二次配焊或者打磨修配，能大幅缩短现场设备调试的周期。从结构设计逻辑来看，底部采用带四个沉头安装孔的方形法兰底座，底座边缘做了均匀的圆角过渡，既避免加工和装配过程中锐边划伤操作人员，也能在铸件或者机加工件去毛刺工序减少工作量，四个安装孔的孔位采用对称式布局，安装时不需要刻意区分方向，降低现场装配的出错概率，

　　沉头孔的设计能让内六角圆柱头螺钉安装后头部完全埋入底座平面，不会突出底座表面干涉其他周边组件的布置，底座与上方支撑立臂的衔接处做了渐变式的加厚过渡，避免直角连接处出现应力集中问题，在承受偏载载荷的时候不会在根部出现断裂风险，支撑立臂采用变截面的流线型结构，从底座位置向上逐步收窄，在保证整体结构刚性的前提下尽可能减少材料用量，降低构件自身重量，对于需要随动调整的铰接场景来说，较轻的自身重量也能减少铰接转动时的惯性冲击，提升调整过程的平顺性。立臂顶端的双铰接耳板采用平行对称布置，耳板上的同轴铰接孔做了铰孔加工精度要求，能保证铰接销轴穿入后不会出现卡滞或者径向窜动问题，双耳板的间隙尺寸按照常规配套的铰接接头尺寸做了适配设计，

　　既不会因为间隙过小导致配套连接件无法装入，也不会因为间隙过大出现铰接位置的横向晃动，保证连接后的整体稳定性。实际安装使用时，底部法兰底座可以直接固定在铝型材工作台的T型槽面上，也可以固定在碳钢焊接机架的预先加工好的安装平台上，安装边界需要注意底座下方的支撑平面平面度公差控制在0.1mm以内，避免底座锁紧后出现构件倾斜，导致铰接孔的同轴度出现偏差，影响铰接转动的顺畅度；铰接耳板的销轴安装方向需要和预期的转动平面保持垂直，避免转动过程中出现别劲问题，长期使用时可以在铰接孔内加装自润滑铜套，减少销轴和孔壁的磨损，延长构件的整体使用寿命。这类支撑构件在设计时没有采用多余的装饰性结构，所有的结构特征都服务于安装、承重、铰接调整的实际功能，

　　立臂的截面厚度经过受力校核，在承受常规5kg以内的端部挂载载荷时，整体变形量能控制在0.05mm以内，满足大部分轻载工位的支撑精度要求，对于需要频繁调整角度的工位，还可以在铰接耳板侧面加装紧定螺钉，调整到目标角度后直接锁紧，不需要额外增加角度固定的辅助结构，整体结构紧凑，占用的安装空间小，在空间局促的小型非标设备内部也能灵活布置，不会和周边的气动管路、电缆走线槽产生干涉。
