带安装座铰接式管状支撑连接构件

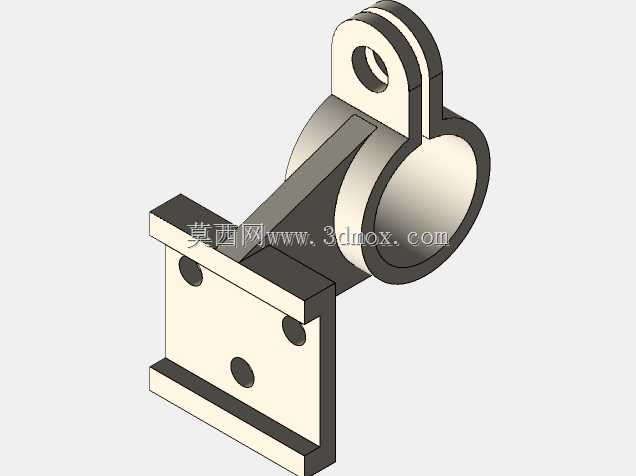

　　该构件属于工业设备中常用的铰接式管类支撑连接件，主要应用在需要实现管路或杆类部件铰接摆动的装配场景中，比如轻工输送线的侧部导向杆安装、小型设备的可翻转护罩支撑、气动管路的可调角度固定位，或是非标自动化设备中需要小角度摆动的杆件连接节点，能够在提供稳定径向抱紧力的同时，通过上部的铰接耳结构实现连接部件的绕轴转动，适配需要调整角度、补偿安装误差或是存在小幅摆动工况的装配需求。从结构设计来看，构件主体为带轴向通孔的筒状抱紧结构，通孔内壁为光滑圆柱面，加工时需要保证圆柱度公差，避免穿入的管件或杆件出现卡滞、偏磨的问题，筒身一侧延伸出L型安装底座，底座上预留了三个沉头安装孔，孔位按照三角形稳定排布，

　　安装时可以通过螺栓将整个构件固定在设备的安装基面、型材框架或是设备壳体上，沉孔结构能够保证螺栓头完全沉入座体内部，不会突出安装面干涉其他部件的装配。筒身上部与安装底座之间设置了三角形加强筋结构，筋板分别连接筒身外壁与安装座的竖直立面，能够有效提升构件的整体刚性，避免在承受径向载荷或是铰接部位受拉时出现筒身与底座连接处断裂、变形的问题，尤其是在设备存在小幅振动的工况下，加强筋结构可以分散应力集中点，提升构件的疲劳使用寿命。上部的铰接耳为双吊耳同轴结构，耳板上加工有同轴的铰接通孔，孔位与下部筒身的轴向呈垂直排布，铰接孔需要保证同轴度公差，穿入铰接销轴后能够实现与配套连杆、摆臂部件的铰接配合，耳板的厚度根据常规铰接载荷设计，

　　能够适配标准规格的圆柱销轴，装配时可以在销轴两端加装卡簧或是开口销实现轴向限位，防止销轴脱出。从安装边界来看，安装底座的底面为平整加工面，安装时需要保证基面的平面度，避免底座安装后出现翘曲导致筒身通孔轴线偏斜，三个安装孔的孔距按照常用的安装间距设计，既可以适配钢板攻丝安装，也可以配合T型螺栓在铝型材框架上装配，不需要额外加工转接板。筒身的通孔直径适配对应规格的圆管或圆杆，抱紧方式可以根据实际使用需求选择间隙配合加装顶丝固定，或是过渡配合压装固定，当用于管路固定时，也可以在筒身内壁加装橡胶衬套，起到缓冲减振、保护管路外壁的作用。在实际选型应用时，需要注意核算铰接部位的承载能力，当摆臂端承受的载荷较大时，

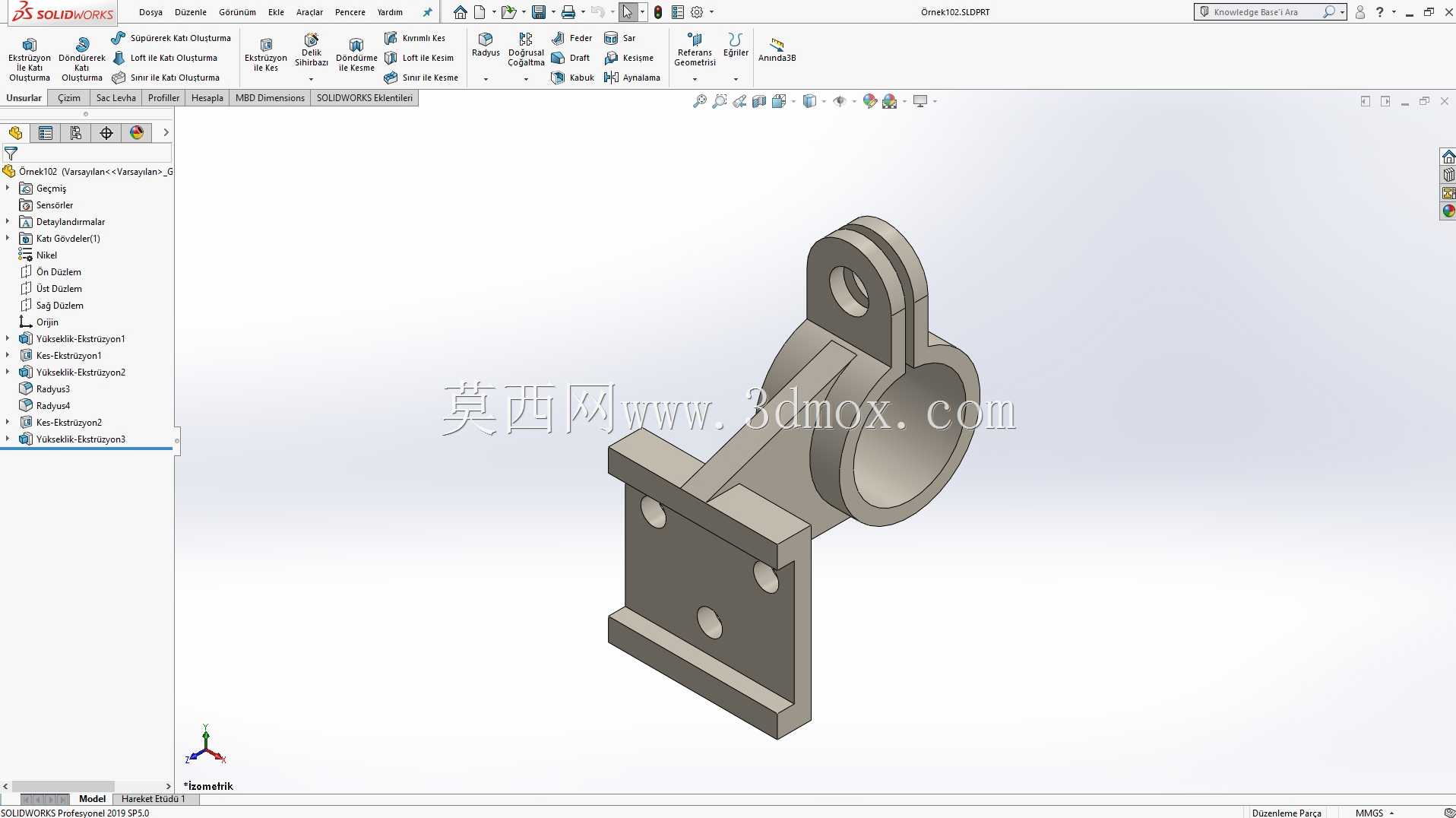

　　需要确认耳板的剪切强度与销轴的抗弯强度是否满足工况要求，避免过载导致耳板撕裂或是销轴弯曲变形；如果应用在有腐蚀介质的工况中，可以对构件表面做镀锌、发黑或是喷塑处理，提升构件的防锈耐腐蚀能力，延长使用寿命。建模过程中，各部位的过渡圆角都做了合理设置，尤其是在筋板与筒身、底座的连接处，避免直角过渡造成的应力集中，所有安装孔、铰接孔的位置都预留了合理的装配间隙，不会出现装配干涉的问题，构件整体为一体化结构，适合采用铸造成型后二次机加工的方式生产，也可以直接采用整块坯料通过数控铣削加工，适配小批量定制的生产需求。
