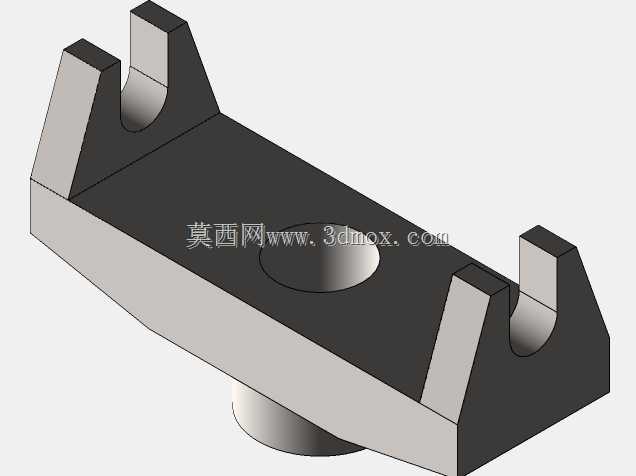

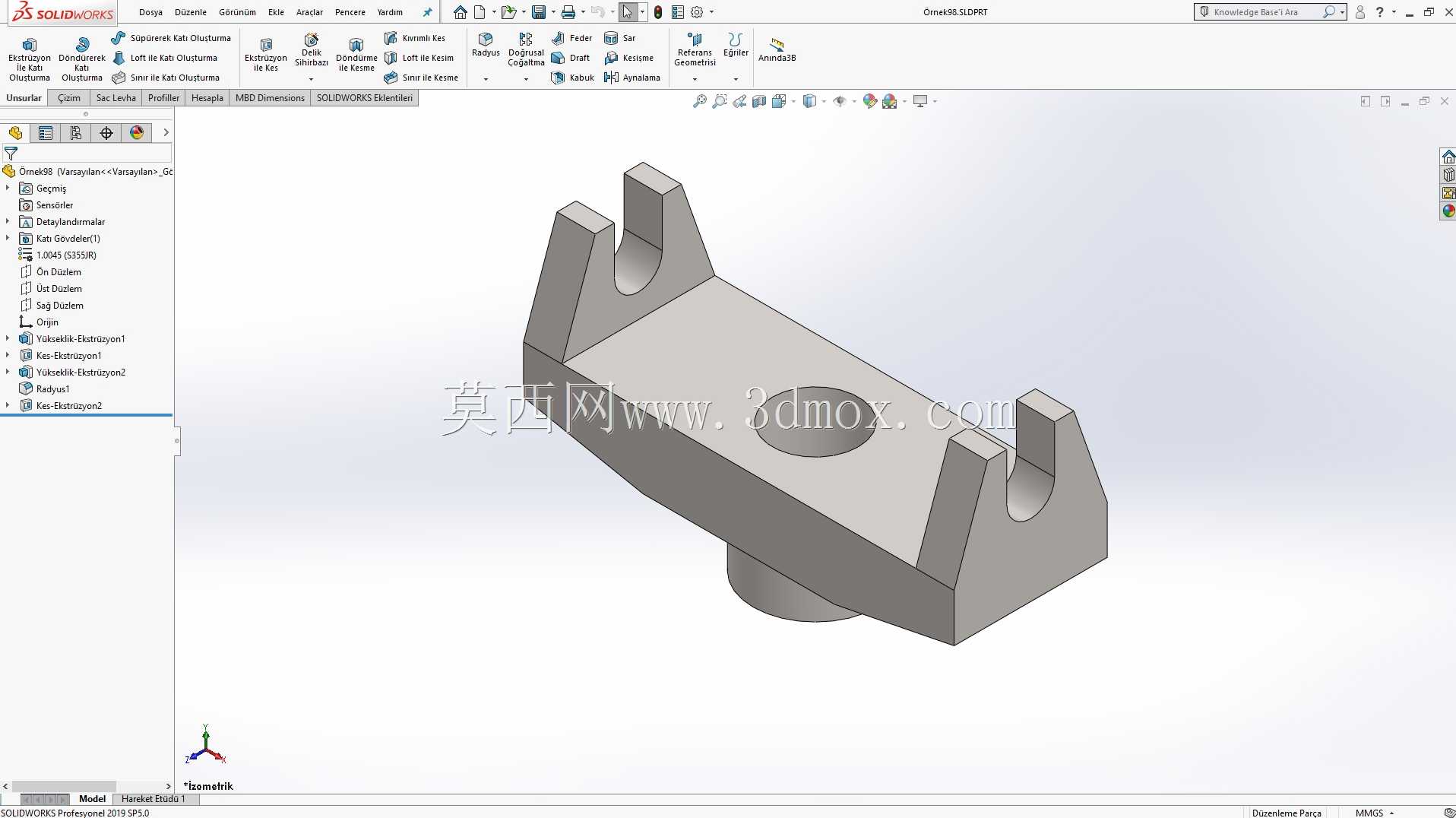

该零件属于机械连接结构中的典型支撑固定类构件,在各类工装夹具、自动化输送线、小型专用设备的工位定位模块中应用广泛,核心作用是实现两个相对运动部件或者固定部件与活动部件之间的铰接支撑、位置限定,同时通过底部的定位柱结构完成自身在安装基板上的精准对位,避免受侧向载荷时出现位置偏移。从结构形态来看,主体采用矩形截面的长条块状本体,本体两端向上延伸出对称的叉型支撑臂,每个支撑臂顶端开有U型开口槽,这类槽口结构主要用于容纳铰接轴或者配套的连接件卡合,相比封闭的轴孔结构,U型开口的装配难度更低,在需要快速拆装铰接部件的工位上,不需要完全抽出铰接轴即可完成对应组件的更换,能大幅缩短设备维护的停机时间。本体中部开设的贯通圆孔,
主要用于穿装锁紧螺钉或者定位销,当支座安装到位后,可通过该孔加装紧固件,进一步提升支座与安装基面的连接刚性,抵消设备运行过程中产生的振动冲击,防止长期交变载荷下连接出现松动。本体底部向下延伸的圆柱型定位柱,与安装基面上预先加工的定位孔采用间隙配合设计,装配时先将定位柱插入定位孔完成初步对位,再通过侧面或者顶面的紧固件完成锁紧,这种设计能有效降低装配时的对位难度,保证两个叉型臂的对称度与设计值偏差控制在合理范围内,避免铰接部件安装后出现卡滞、运动不畅的问题。在设计这类支座时,首先需要明确其承受的载荷类型,通常这类支座主要承受垂直方向的压应力以及铰接部件运动时带来的侧向弯矩,因此主体壁厚的设计需要结合材料的屈服强度核算,
保证在额定载荷下不会出现塑性变形;叉型臂的开口宽度需要与配套铰接件的厚度匹配,开口处的倒角设计不能省略,既可以去除加工毛刺避免装配时刮伤配套零件表面,也能在铰接件装入时起到导向作用。安装边界方面,底部定位柱的直径与长度需要根据安装基板的厚度确定,通常定位柱插入安装基板的深度不小于自身直径的1.5倍,才能保证足够的抗倾覆能力;两个叉臂的外侧间距需要预留足够的操作空间,方便铰接轴的装入与锁紧件的拆装,避免与周边其他零部件产生运动干涉。这类零件通常采用45号钢或者铝合金加工,根据使用场景的不同选择对应的表面处理方式,在常规工业环境下做发黑处理即可满足防锈需求,如果是在潮湿或者有腐蚀介质的场景下使用,则可以采用镀锌或者不锈钢材质加工。
从实际使用反馈来看,这类对称式叉型支座的受力均匀性优于单侧支撑结构,在同等材料用量的前提下能承受更大的侧向载荷,同时结构简单,加工时仅需要通过铣削、钻孔工序即可完成,不需要复杂的工装夹具,加工成本较低,适合在各类非标自动化设备、工装治具中作为通用连接部件使用。在建模过程中,需要重点关注各特征之间的位置公差,尤其是两个U型槽的同轴度、定位柱与主体安装面的垂直度,这些形位公差会直接影响后续装配后的运动顺畅度,如果公差超差,很容易出现铰接部件转动卡涩、局部磨损加剧的问题,缩短整套机构的使用寿命。另外,零件的所有棱边都需要做倒钝处理,避免装配和维护过程中尖锐边角划伤操作人员,也能减少应力集中,提升零件的疲劳强度,在长期受交变载荷的工况下,避免棱边位置出现裂纹扩展导致零件失效。
