带弧形限位的L型支撑定位座结构

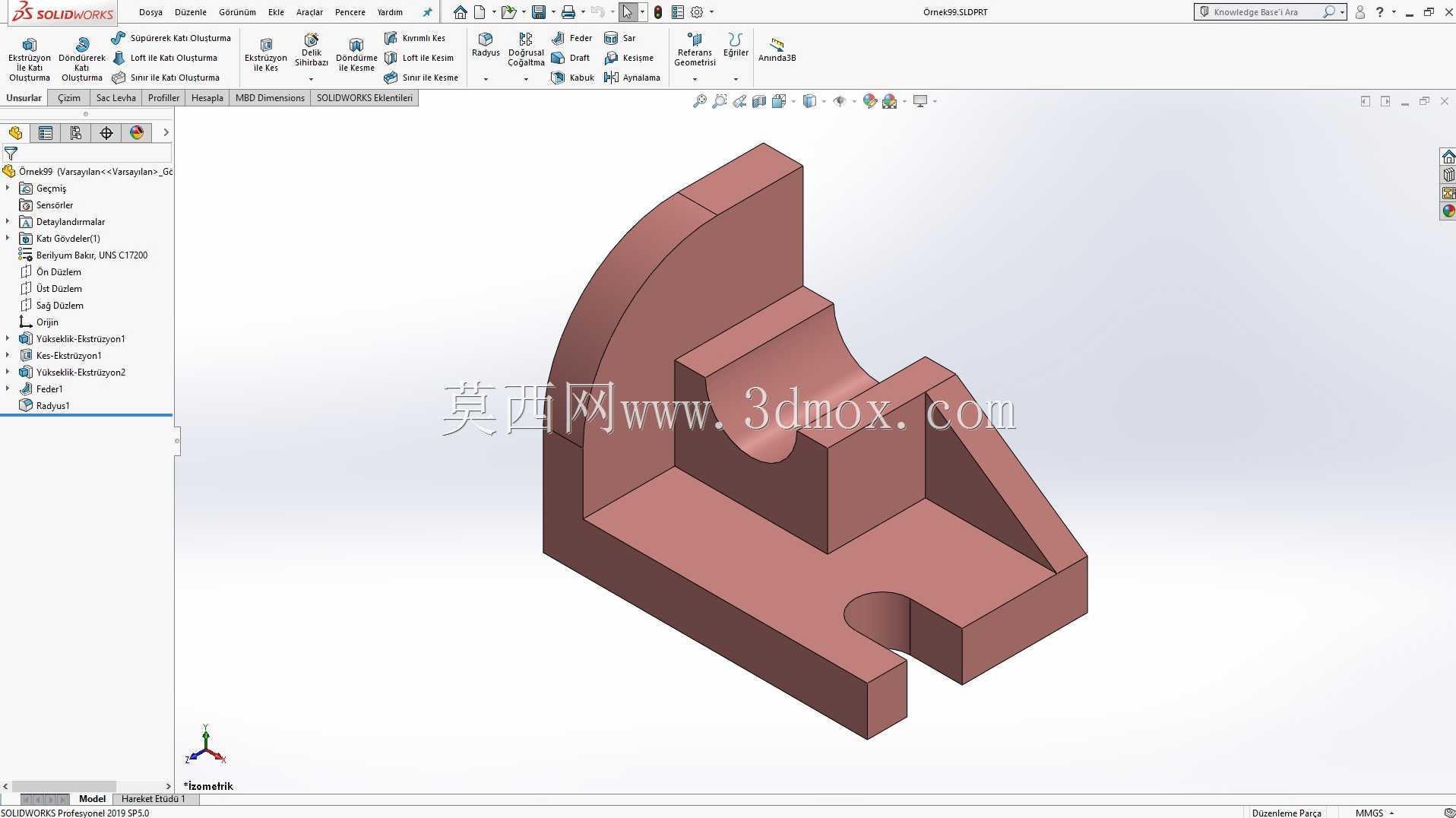

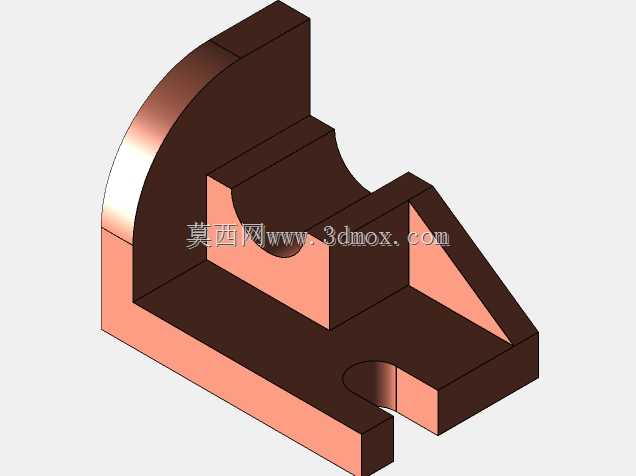

　　该支撑定位座主要应用于小型工装夹具、非标自动化设备的工位定位场景，可作为轴类零件、小型功能模块的承载支撑构件，在生产线旁的工件临时定位、检测工位的工件托举、小型装配单元的基准固定环节都能适配使用。从结构功能来看，底座部分采用平直矩形结构，底部预留的缺口结构可适配生产线常用的T型槽安装基准，安装时可通过T型螺栓快速完成位置固定，无需额外加工复杂的安装沉孔，适配多数铝型材工作台、钢板焊接工装台的安装孔位间距，底座的平面度设计控制在0.05mm以内，保证安装后整体不会出现倾斜偏移。上部的弧形立板结构主要承担径向限位作用，弧形面的曲率半径适配直径20-35mm的圆柱类工件，工件放置后可通过弧形面限制径向窜动，

　　中间凸起的阶梯结构可托住工件的台阶端面，承担轴向的承载载荷，侧边的斜向加强筋连接底座与弧形立板，可抵消工件放置时产生的侧向弯矩，避免长期受力后立板出现变形开裂。设计过程中优先考虑了加工工艺性，所有直角棱边均做了0.5mm的倒角处理，避免加工和装配过程中出现锐边割手的问题，整体结构没有复杂的曲面特征，采用普通三轴铣床即可完成全部加工工序，无需五轴设备介入，加工成本可控。安装边界方面，底座的长宽尺寸控制在120mm*80mm范围内，整体高度不超过100mm，不会占用过多的工位安装空间，侧边预留的两个光孔可加装侧压块，对放置在支撑座上的工件进行侧向锁紧，适配不同直径工件的固定需求。在实际使用场景中，该支撑座可成对使用，

　　分别托住轴类工件的两端轴颈，作为焊接工装的支撑基准，也可单独使用，作为小型气动元件的安装基座，上部的弧形结构可直接贴合气缸的圆柱外壁，减少额外的适配垫块。结构受力分析阶段，针对底座与立板的连接位置做了应力集中优化，将原设计的直角连接改为R3mm的圆角过渡，降低长期受载后的应力集中系数，保证在承受5kg以内的工件载荷时，整体变形量不超过0.02mm，满足多数精密装配、检测工位的精度要求。底座底部的缺口除了适配T型槽安装外，也可作为定位销的穿过孔，当需要更高的定位精度时，可在工作台对应位置加工定位销孔，通过圆柱销完成支撑座的精准定位，重复定位精度可控制在0.01mm以内。上部弧形面的表面粗糙度设计为Ra1.6，减少工件放置时的摩擦划伤，

　　同时保证工件与支撑面的贴合度，避免出现点接触导致的工件放置不稳问题。阶梯凸起的高度设计为15mm，可避开工件端部的倒角、中心孔等结构，保证工件的定位端面完全贴合在阶梯面上，不会出现悬空导致的定位偏差。斜向加强筋的厚度设计为8mm，与立板、底座的连接位置均做了圆角过渡，焊接成型的版本可在连接位置做满焊处理，不会出现焊穿、虚焊的问题，整块加工的版本则可通过铣削直接成型，整体结构强度优于焊接版本，适合载荷更大的使用场景。
