带斜向加强筋的铰接式安装支座结构

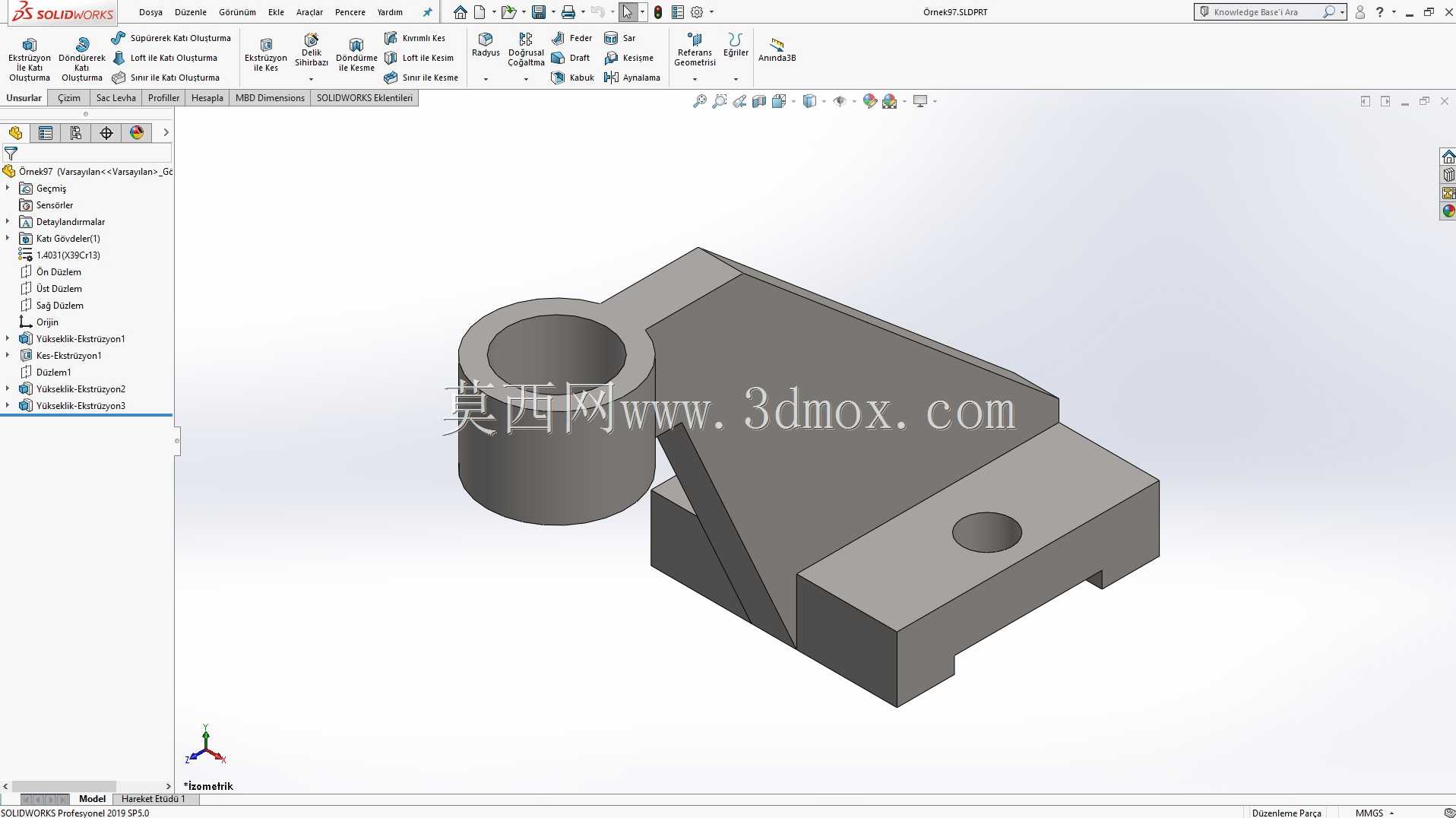

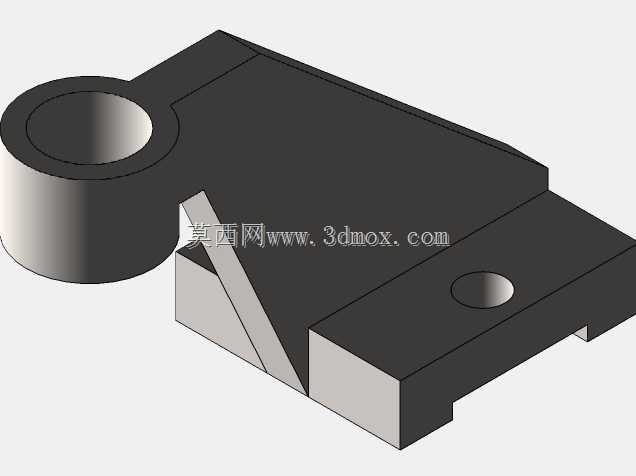

　　该构件属于设备连接支撑类通用零件，常见于轻工输送设备、小型工装夹具、非标自动化工位的铰接连接点位，主要承担两个相对运动部件之间的载荷传递与铰接限位作用，在需要小角度摆动调整的工位中，能够替代分体式的铰接座与支撑板组合，减少装配环节的累计误差。从结构布局来看，零件左侧设置带通孔的圆柱铰接端，孔壁预留足够的壁厚以承受销轴传递的径向载荷，避免长期摆动工况下出现孔壁磨损失圆的问题；主体部分采用斜向三角加强筋连接左侧圆柱端与右侧安装底板，筋板厚度与两侧壁保持一致，既能够抵消铰接端受载时产生的弯矩，又不会因筋板过厚导致注塑或铣削加工时出现应力集中变形。右侧安装底板设置两处下沉式卡槽与一个圆形定位通孔，卡槽用于卡在设备机架的预设导轨凸沿上，

　　限制安装时的横向窜动，定位孔可穿入定位销或紧固螺栓，完成零件与机架的刚性固定，安装时无需额外设计定位工装，依靠卡槽与机架凸沿的配合即可快速找正安装位置。设计过程中优先考虑了载荷传递路径的合理性，铰接端承受的径向力通过圆柱筒壁传递到斜向筋板，再均匀分散到底板的整个安装面，避免局部应力过大导致底板变形；所有棱边均设置了小尺寸工艺倒角，既去除加工毛刺避免装配时划伤操作人员，也能够减少热处理环节的应力集中开裂风险。零件的安装边界需要匹配对应机架的凸沿尺寸，卡槽的宽度公差控制在合理范围，既保证装配时能够顺利卡入，又不会因间隙过大导致工作时出现晃动；铰接孔的同轴度、孔与底板安装面的平行度均有明确公差要求，确保销轴装入后转动顺畅无卡滞，

　　不会出现偏磨导致的零件提前失效。在实际应用场景中，这类一体式铰接支座相比焊接组合式的支座，不存在焊缝开裂的风险，尺寸一致性更好，适合批量加工使用，无论是采用金属铣削加工还是工程塑料注塑成型，都能够稳定保证各部位的尺寸精度，在小型自动化设备的挡料机构、摆动导向机构、可调支撑工位中都能适配，不需要针对每个工位单独设计连接结构，能够缩短非标设备的设计周期，减少零件种类，降低后续备件管理的难度。筋板的倾斜角度经过受力校核，在满足最小安装空间要求的前提下，最大化提升了结构的抗弯曲能力，在承受额定侧向载荷时，筋板与底板、圆柱端的连接位置应力均处于材料许用应力范围内，长期循环载荷作用下不会出现疲劳断裂问题。底板上的定位孔位置经过优化，

　　距离卡槽的尺寸匹配标准型材的安装孔距，可直接与常用的工业铝型材、钢板机架配合安装，不需要额外加工转接板。铰接孔的内径尺寸适配常用的标准销轴，用户可根据实际载荷大小选择对应直径的销轴与开口销、挡圈等紧固件，完成与摆动部件的连接，装配流程简单，后期维护更换时拆卸便捷，不需要拆解周边过多的关联部件。
