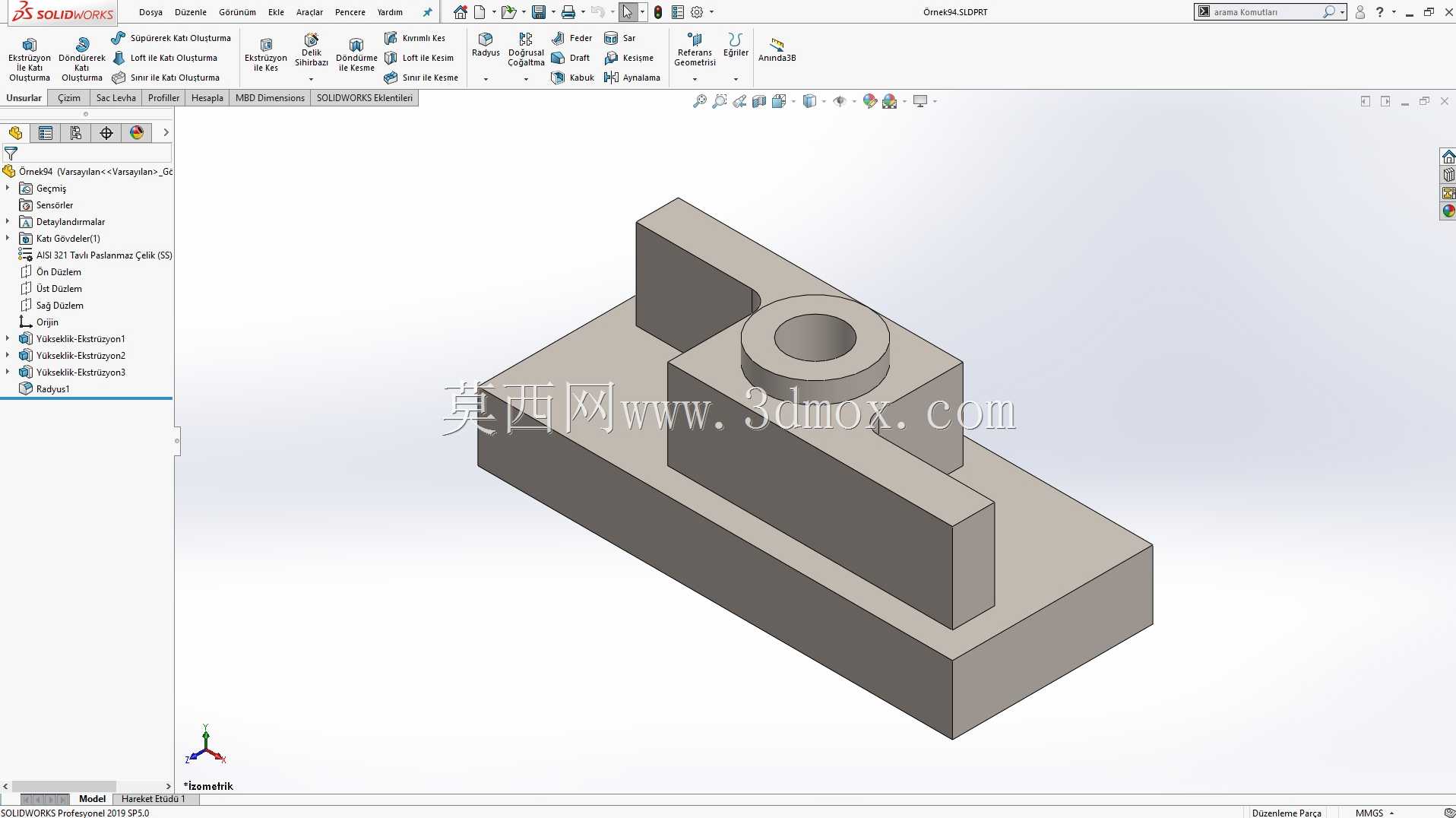

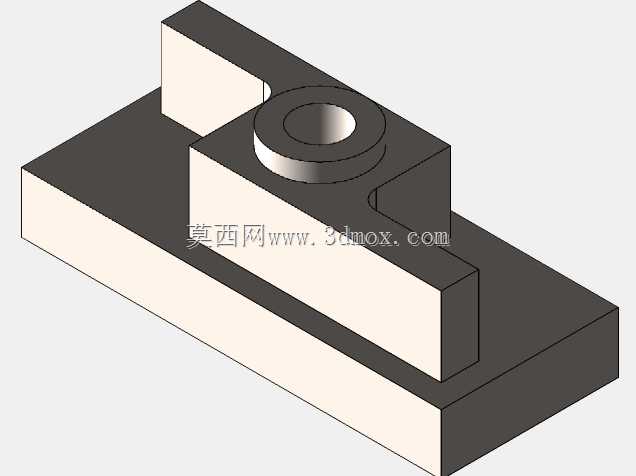

带凸台通孔的阶梯式机械安装基座

　　这类带凸台通孔的阶梯式基座，在轻工装配线、小型检测工位的工装搭建场景里应用十分普遍，很多需要固定小型导向轴、检测探头或者微型执行元件的工位，都会用到这类结构件作为承载基础。从实际使用角度看，它的核心作用是为上方安装的功能部件提供稳定的刚性支撑，同时通过自身的阶梯结构预留出周边部件的安装避让空间，避免相邻构件在装配或者运行过程中出现干涉。

　　设计这类构件的时候，首先要考虑的是安装面的平面度要求，底部的大矩形平面是整个构件的安装基准，需要和设备台板或者型材框架的表面完全贴合，所以建模阶段就要把这个面的公差预留逻辑考虑进去，不能出现翘曲或者局部凸起的结构，否则安装后会出现整体倾斜，影响上方部件的定位精度。上方的两个侧立凸台，并不是随意设置的结构，它们的作用是为中间的带孔凸台提供侧向支撑，同时可以作为相邻部件的侧向定位面，很多时候工位上的小型挡块、行程开关触片都可以直接固定在这两个侧凸台上，不需要额外再设计转接支架，能减少整个工位的零件数量。

　　中间带通孔的圆柱凸台是整个构件的核心功能区，这个通孔一般是用来穿装导向轴、紧固螺栓或者气路接头的，设计的时候要注意通孔的轴线和底部安装面的垂直度要求，如果垂直度偏差过大，穿装的轴类零件就会出现偏斜，运行的时候会出现卡滞或者磨损加剧的问题。凸台的高度设置也有讲究，不能太高也不能太低，太高会增加整个构件的整体高度，占用过多的垂向安装空间，太低的话穿装的紧固件或者轴件的配合长度不够，连接刚性会不足，容易在设备运行的振动下出现松动。

　　从安装边界来看，这类基座的整体外轮廓是规则的矩形结构，长宽尺寸一般根据工位的可用安装空间来定，通常不会设计得过大，毕竟它只是一个小型的支撑基座，过大的尺寸不仅会浪费材料，还会占用台面上其他部件的安装位置。建模的时候要注意各个棱边的倒角处理，尤其是安装孔周边的棱边，要做适当的倒角，既可以去除加工后的毛刺，也能在装配的时候起到导向作用，方便螺栓或者轴件顺利穿入。两个侧凸台和中间圆柱凸台之间的连接位置，要做适当的圆角过渡，避免应力集中，因为设备运行过程中产生的振动，很容易在直角连接的位置产生应力集中，长时间使用会出现裂纹甚至断裂的问题。

　　在实际选型应用的时候，要先确认上方安装部件的重量和运行时的载荷方向，如果是承受垂向的静载荷，这个结构的基座完全可以满足使用要求，如果是承受较大的侧向冲击载荷，就需要适当加大侧凸台的厚度，或者在底部增加安装孔的数量，提升整个基座的固定强度。另外，通孔的直径要和穿装的零件尺寸匹配，不能出现过大或者过小的情况，间隙过大的话会导致安装的部件出现晃动，定位精度不足，间隙过小的话会增加装配难度，甚至无法顺利装入。这类结构的零件一般采用铝合金或者碳钢加工，铝合金材质重量轻，加工方便，适合载荷不大的工位使用，碳钢材质刚性更好，适合有一定冲击载荷的场景，建模的时候可以根据使用场景的不同，适当调整各个壁厚的尺寸，在满足强度要求的前提下尽可能减轻零件重量，降低材料成本。
