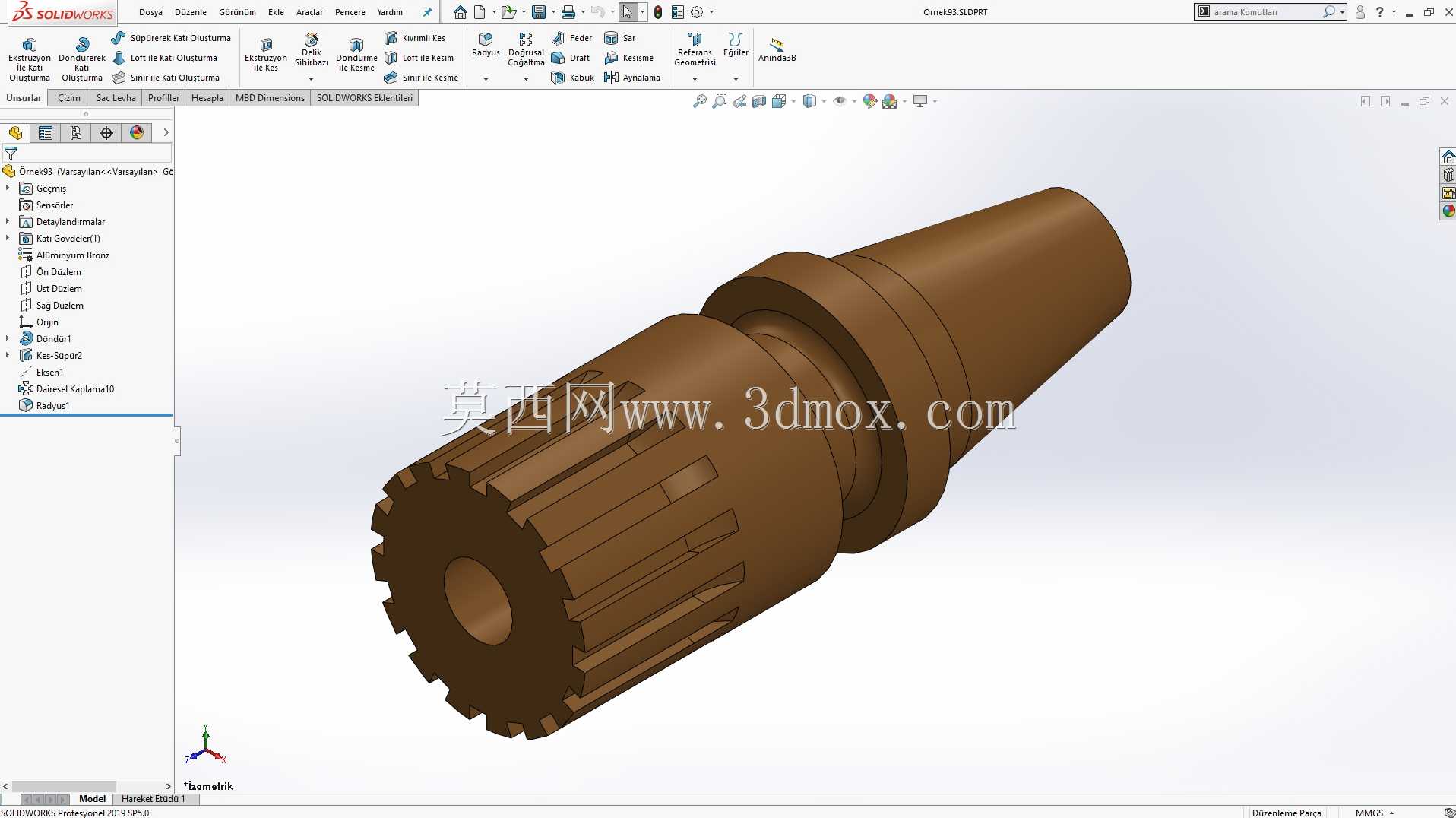

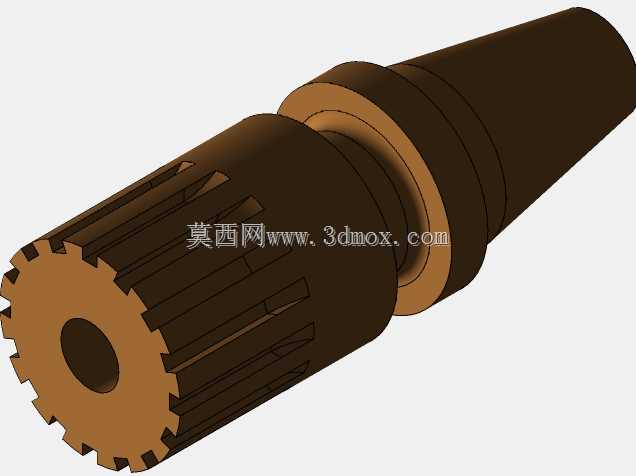

这类带外花键的锥面轴零件,常应用在中小扭矩的动力传递场景中,比如小型农用机具的动力输出端、轻工设备的进给传动链路、小型机床的辅助传动单元里,承担扭矩传递与轴向定位的双重作用。从结构上看,零件左端的外花键段是核心扭矩传递结构,采用矩形齿花键的齿形设计,相比渐开线花键加工难度更低,对中小载荷的适配性足够,齿侧间隙控制在0.02-0.05mm区间,既可以保证装配时的顺利推入,也能避免传动过程中出现过大的回差,花键根部做了R0.5的圆角过渡,避免应力集中导致的齿根断裂,这也是这类传动零件设计时很容易被忽略的细节,很多新手建模时直接做直角衔接,实际热处理后很容易在根部出现裂纹。花键段的内孔是通孔设计,一方面可以减轻零件整体重量,
另一方面可以穿装拉杆或者定位销,实现轴向的拉紧固定,内孔的粗糙度要求控制在Ra1.6即可,不需要过高的加工精度,因为内孔不承担定位或者传动作用,仅做穿装让位使用。中间的多段阶梯轴颈是安装定位面,每一段轴颈都对应不同的安装配合件,比如靠近花键段的第一阶轴颈是用来装密封件的,直径公差取h9即可,表面粗糙度Ra3.2,适配骨架油封的安装要求;第二阶轴颈是轴承安装位,直径公差取k6,粗糙度要求Ra0.8,和深沟球轴承的内圈过盈配合,保证轴承内圈和轴同步转动,不会出现跑内圈的故障;第三阶轴颈是轴向定位台肩,台肩的端面垂直度要求控制在0.01mm以内,作为轴承内圈的轴向定位面,顶住轴承内圈端面,保证轴承的安装位置准确,不会出现轴向窜动。
右端的锥面结构是输出连接端,锥度取1:20的常用传动锥度,这个锥度的自锁性适中,既可以保证和带锥孔的传动件连接时的同轴度,也方便后期拆卸维护,不会因为锥度过大出现松脱,也不会因为锥度过小导致拆卸困难,锥面的表面粗糙度要求Ra1.6,配合面的接触面积要达到75%以上,涂色法检查时接触斑点要均匀分布在整个锥面上,避免局部接触导致的传动抖动。设计这类零件的时候,首先要确定传递的额定扭矩,根据扭矩值计算花键的齿面挤压强度,确认花键的齿数、齿高、有效配合长度是否满足载荷要求,这个零件的花键齿数取12齿,模数取1.5,有效配合长度18mm,计算下来可以承受最大120N·m的扭矩,完全覆盖小型传动设备的载荷需求。然后要核算轴的挠度,
因为轴类零件在转动时如果挠度过大会导致轴承磨损加快、密封件泄漏,通过对各轴段的直径分配,将轴承支撑跨距控制在45mm,计算得到的最大挠度在0.008mm,远低于允许的0.03mm阈值,满足刚性要求。安装边界方面,零件整体总长72mm,最大外圆直径在花键段为24mm,锥面大端直径22mm,安装时需要预留的轴向空间为80mm,径向空间最小需要30mm的回转直径,避免和周边的壳体、其他传动件发生运动干涉。零件的材质一般选用40Cr调质处理,硬度达到HB240-280,花键和锥面部分做高频淬火,硬度达到HRC45-50,提高接触表面的耐磨性,延长零件的使用寿命。建模的时候要注意各退刀槽的尺寸设计,花键加工的退刀槽宽度取4mm,直径比花键小径小1mm,保证花键加工时刀具可以顺利退出,不会在轴颈上留下加工台阶;锥面和最后一段轴颈的衔接处也要做退刀槽,方便磨削锥面时的砂轮退刀,同时也可以避免装配时零件棱边刮伤配合件的端面。这类零件的装配顺序一般是先将轴承压装到对应的轴颈上,再将密封件套装到密封轴颈位置,之后将花键端插入对应的花键套内,最后将右端锥面和配合的锥孔件对齐,穿装中心拉杆拉紧,完成整个传动副的装配,日常维护时只需要定期检查轴承的润滑状态,花键齿面的磨损情况,不需要复杂的保养流程,适合在工况相对稳定、维护频次不高的设备上使用。
