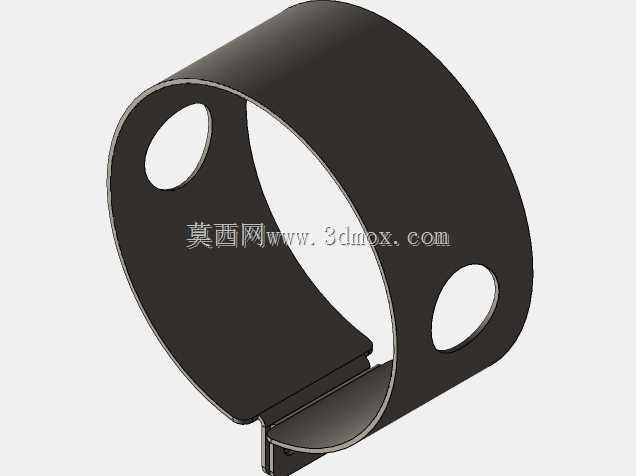

带侧孔开口式环形钣金抱箍结构

　　这类带侧孔的开口环形钣金件，在管路布设、线束固定、小型杆件夹持场景里应用十分普遍，日常在机电设备内部走线、气动管路排布、轻型杆件临时固定的工位上，都能见到同结构的夹持件。它的核心作用是通过自身钣金的弹性形变抱紧被夹持的圆柱面构件，侧部预留的两个通孔既可以穿装销钉实现定位，也能穿装螺栓完成锁紧力的补充，开口端的折边结构是为了方便装配时撑开卡入被固定件，同时避免钣金锐边划伤被夹持构件的表面防护层。

　　从设计逻辑上看，这类构件优先选用带一定弹性的冷轧薄钢板做冲压成型，整体卷圆的曲率需要和被夹持的圆柱外径做匹配，卷圆后的内径要比被夹持件外径小0.2到0.5毫米，依靠装配时的弹性胀开产生的抱紧力实现初步固定，不需要额外紧固件就能完成预定位，能大幅提升现场装配的效率。侧部的两个通孔位置要避开卷圆的应力集中区，孔边做去毛刺处理，防止穿装紧固件时卡滞，同时孔的中心连线要穿过环形件的圆心，保证锁紧时受力均匀，不会出现单侧偏载导致抱箍歪斜、夹持力不足的问题。开口端的折边做了小角度外翻，一方面是增加端部的结构强度，避免反复撑开时出现钣金撕裂，另一方面是撑开操作时可以用卡钳直接卡入折边间隙，不需要额外做撑开工装，适配现场的常规装配工具。

　　实际应用中，这类抱箍的安装边界需要注意几个关键点：首先是被夹持构件的表面硬度不能高于抱箍本身的板材硬度，否则长期抱紧会出现抱箍内壁磨损、夹持力衰减；其次是安装位置要避开构件的焊缝、接头等不平整区域，保证环形内壁和被夹持面的有效接触面积不低于整圈面积的70%，否则容易出现滑动松脱；如果是用于有振动的工况，比如设备内部的气管固定、运动部件的线束夹持，就需要在侧孔穿装螺栓后增加防松垫圈，抵消振动带来的锁紧力衰减，同时抱箍内壁可以根据需求粘贴橡胶垫层，既可以提升摩擦系数增强防滑效果，也能隔绝金属件之间的电化学腐蚀，适配潮湿或者有腐蚀介质的安装环境。

　　尺寸设计上，这类抱箍的板材厚度通常根据被夹持件的重量选定，夹持直径在30到50毫米区间的轻型固定场景，选用1毫米厚度的冷轧板即可满足强度要求，卷圆后的轴向宽度一般取被夹持直径的三分之一左右，过窄会导致单位面积压应力过大，容易损伤被夹持件表面，过宽则会增加材料成本，同时占用过多安装空间。开口处的间隙设计要兼顾装配便利性和抱紧力，自然状态下开口间隙控制在3到5毫米，既可以轻松撑开卡入被夹持件，又能保证装配后开口处不会出现过大的缝隙，避免杂物卡入影响夹持稳定性。侧孔的直径通常比配套使用的螺栓或销钉大0.1毫米，保证装配时的容错率，不会因为钣金冲压的微小形位公差导致紧固件无法穿装。

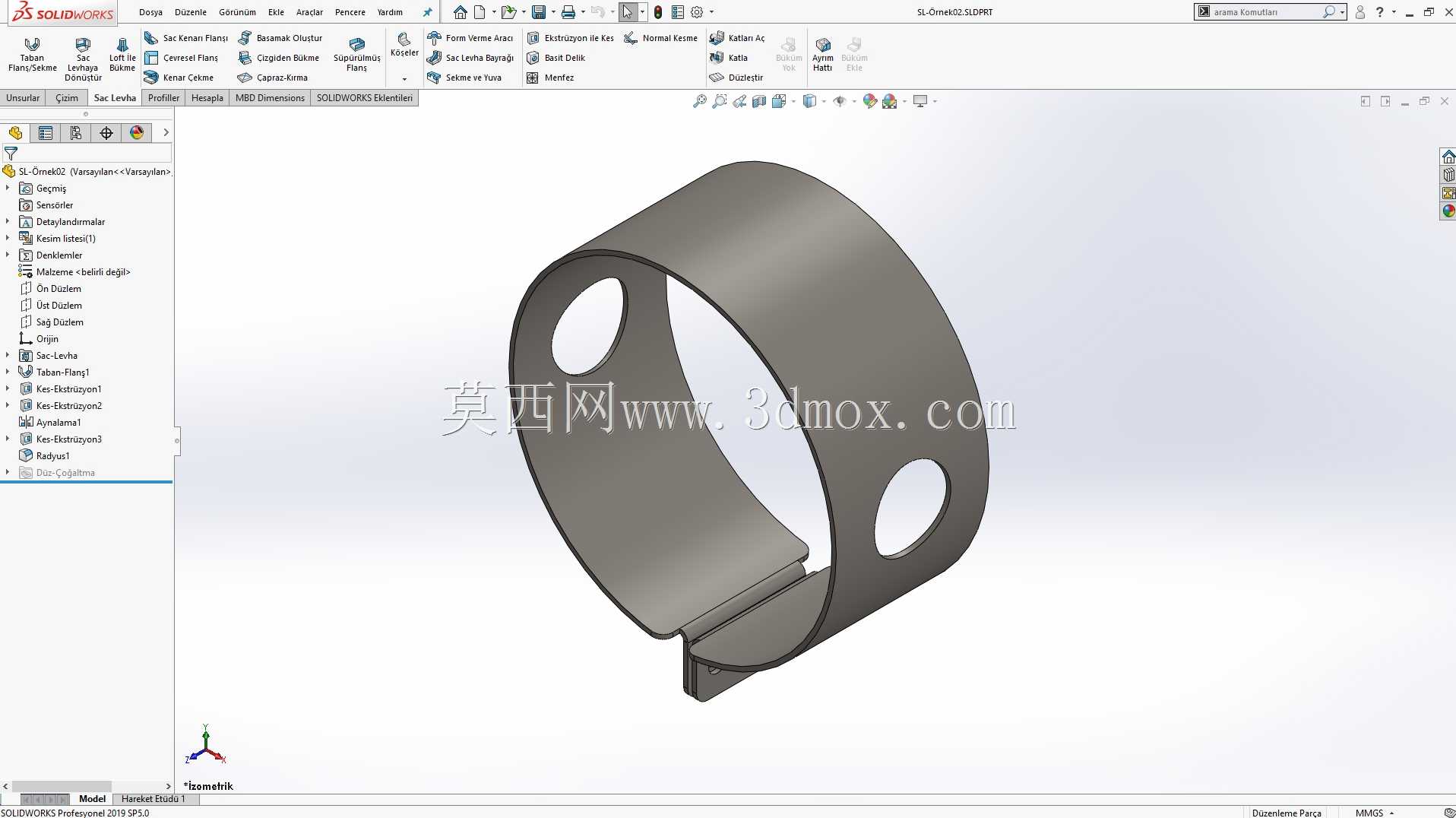

　　从建模逻辑上看，这类钣金件的建模需要优先用钣金模块做基体法兰，之后通过绘制的折弯命令完成卷圆成型，侧孔要在平板状态下完成冲孔特征，避免卷圆后冲孔出现孔型变形，开口处的折边要做折弯释放槽，防止折弯处出现裂纹，所有锐边都要做0.2毫米的圆角处理，符合钣金加工的工艺要求，同时避免装配时划伤操作人员。建模过程中要注意展开尺寸的计算，根据板材的厚度和折弯半径调整K因子，保证加工出来的成品卷圆后内径符合设计要求，不会出现尺寸偏差导致无法装配的问题。
