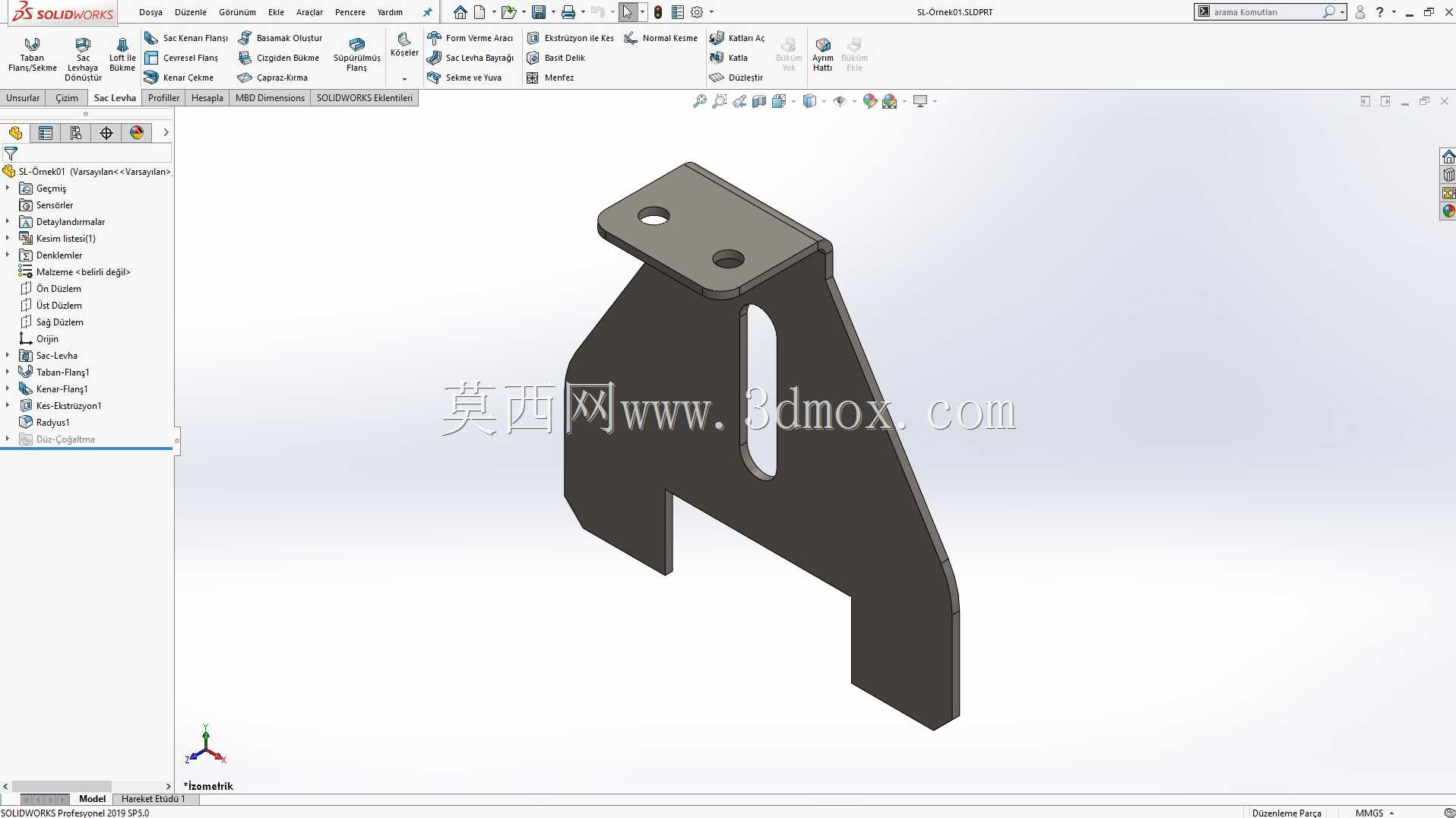

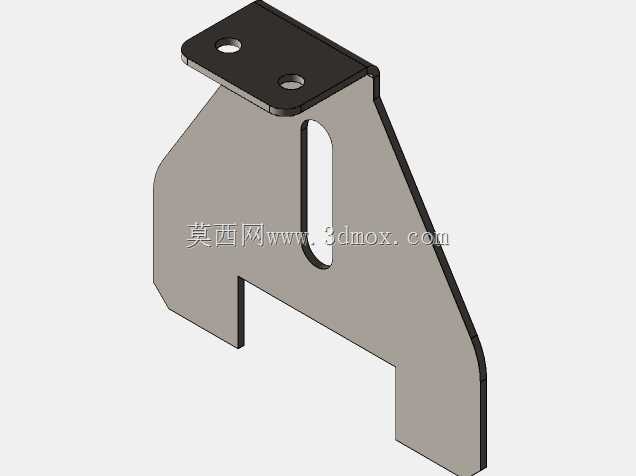

这类钣金折弯成型的支撑支架,多应用在轻工自动化生产线、小型物料输送设备的侧边辅件安装场景,也常见于各类非标设备的外围护板、检测元件的安装固定工位,用来承载重量不大的功能组件,比如小型光电传感器安装座、管线导向架、侧边防护挡板的支撑点位,替代传统的焊接支架,减少现场焊接的打磨、防锈工序,适配快装式的设备组装需求。从结构形态来看,该件采用单块钣金板材折弯成型,没有额外的焊接拼接工序,整体为一体化结构,上部设置两个安装孔位,其中一个为圆孔、一个为长圆孔,长圆孔的设计是为了补偿安装时的孔位误差,允许安装过程中沿长轴方向做小幅位置调整,降低安装面的加工精度要求,避免因为机架焊接变形导致孔位对不上无法装配的问题。上部的安装面做了小幅折弯翻边,
提升安装面的局部刚性,避免锁紧螺丝时安装面出现凹陷变形,保证被固定件的安装平面度。主体支撑段采用斜向延伸的结构,相比垂直直臂结构,能在相同材料厚度下获得更好的抗侧向弯折能力,同时在支撑臂中段开设了长条形减重孔,这个孔位并非单纯为了减重,一方面可以减少钣金折弯时的材料内应力集中,避免折弯处出现材料撕裂或者回弹超差的问题,另一方面也可以作为管线穿越的通道,让设备上的细气管、信号线可以从孔位中穿过,梳理走线方向,避免管线外露被剐蹭破损。下部的两个叉型支脚,是直接卡入对应安装基座的卡槽内,不需要额外的紧固件做下部固定,安装时只需要对准卡槽推入,再锁紧上部的两颗固定螺丝即可完成装配,相比全螺丝固定的结构,能减少一半的紧固件用量,
提升现场组装的效率,同时叉型结构的支脚可以分散支撑力,避免单点受力导致的支架变形。设计这类钣金支架的时候,首先要确认安装面的边界尺寸,上部安装面的大小要匹配被固定件的安装孔距,两个孔位的中心距要符合常用的小型安装件的标准孔距,长圆孔的长度要预留至少2mm的调整余量,宽度和圆孔保持一致,适配同规格的固定螺丝。折弯角度的设定要结合安装空间的避让需求,斜向支撑臂的角度不能过大也不能过小,角度过大会导致支撑臂的垂直承载能力下降,角度过小则会占用过多的侧向安装空间,容易和周边的运动部件产生干涉,一般这类支架的折弯角度控制在60度到75度之间,兼顾承载能力和空间占用。板材厚度的选择要匹配承载重量,这类支架一般选用1.5mm到2.
5mm厚度的冷轧钢板,表面做喷塑或者发黑防锈处理,如果是用在有防腐需求的场景,也可以替换为同厚度的304不锈钢板材,不需要额外做表面处理。安装边界方面,要确认上部安装面距离下部支脚卡槽的垂直高度,这个高度要匹配被固定件需要的安装高度,避免安装后被固定件和下方的基座产生碰撞,同时支脚的卡槽宽度要和所适配的铝型材或者钢板基座的厚度保持一致,间隙控制在0.2mm以内,保证推入后不会出现明显的晃动,上部安装孔的中心距离支架侧边的距离要大于螺丝半径加扳手空间,一般预留至少8mm的操作空间,方便锁紧螺丝时扳手可以正常操作,不会和支架侧边产生干涉。另外在折弯工艺上,所有的折弯内角都要做R角处理,R角大小和板材厚度匹配,避免折弯处出现应力集中导致的开裂,同时折弯边的直线度要控制在0.1mm每100mm范围内,保证安装后支架不会出现歪斜,影响被固定件的位置精度。这类支架在实际使用中,不需要做额外的加强筋设计,依靠自身的折弯结构就可以满足承载需求,单支架的静态承载能力可以达到5kg以上,完全满足小型辅件的安装承载要求,同时一体化钣金成型的结构生产效率高,适合批量加工,成本远低于铣削加工的实体支架,在非标设备设计中是非常常用的一类固定支撑结构。
