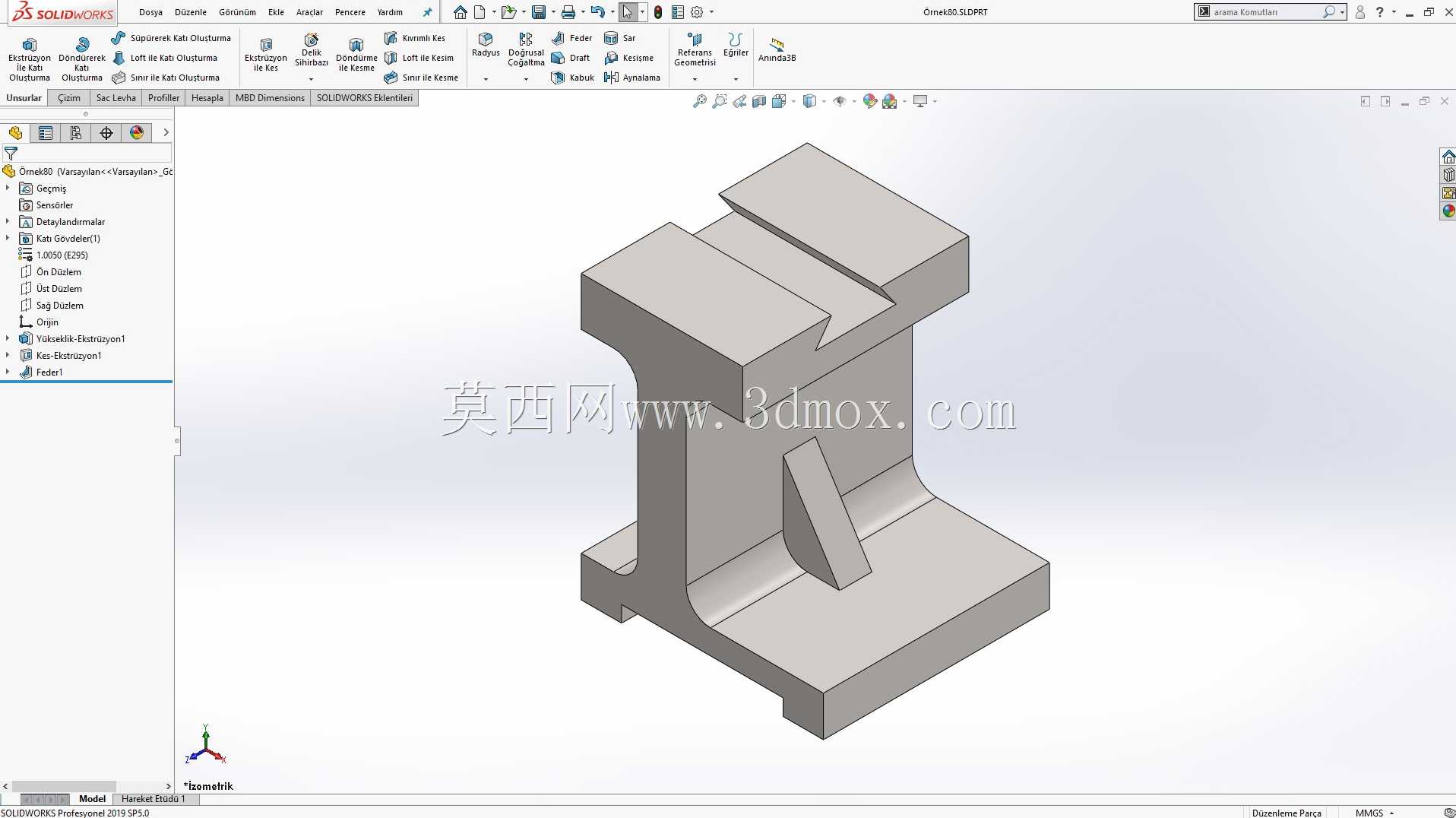

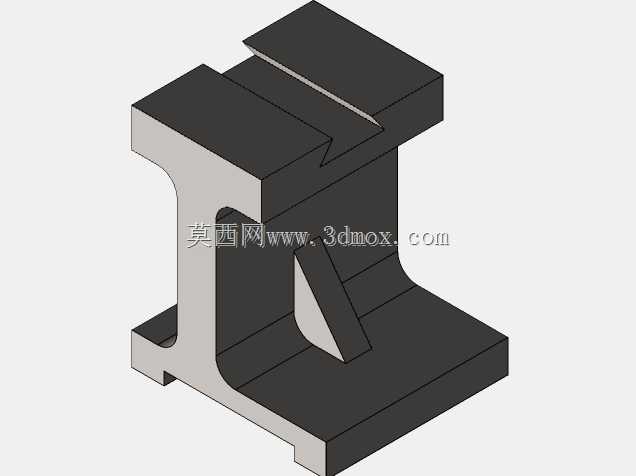

带加强筋工字形支撑定位结构件

项目分类:通用五金配件 发布时间:2023-08-11 ID:706347
  • 带加强筋工字形支撑定位结构件
  • 带加强筋工字形支撑定位结构件

  在非标自动化生产线的物料承载工位、工装夹具的定位基座场景中,这类带斜向加强筋的工字形支撑结构件是十分常见的承载类零件,日常工况下主要承担垂直方向的静载荷与小幅交变载荷,同时为上方安装的功能模块提供精准的定位基准面。从实际使用场景来看,这类零件常被用在小型装配线的工件托举工位、检测设备的探头安装基座、以及小型输送线的侧边挡料支撑座位置,相比等截面的直立柱式支撑,工字形的截面设计在同等耗材重量下,能获得更高的截面惯性矩,大幅提升垂直方向的抗弯能力,避免长期受载后出现根部塑性变形。

  设计这类结构件时,首先要明确安装边界:底部法兰边的安装孔位需要匹配对应工作台的T型槽间距或者标准铝型材的槽口位置,通常底部安装面会预留0.2mm的铣削加工余量,保证装配后支撑面的平面度公差控制在0.05mm以内,避免上方安装的功能模块出现倾斜偏移。顶部的开槽结构是为了适配快速装夹的压块或者导向条,槽宽的公差一般取H7精度,既可以保证嵌装的配件能够顺利滑入,又不会出现过大的配合间隙导致定位偏移。侧面的斜向加强筋是整个结构的关键设计点,筋板的厚度取主体壁厚的0.8倍,既不会因为筋厚过大导致注塑或者铣削加工时出现缩痕、应力集中,又能有效连接顶部承载面与底部安装基座,抵消侧向受力时产生的弯矩,很多初次设计这类支撑件的工程师容易忽略加强筋的拔模角度与根部圆角,实际加工时如果筋板根部没有做R2以上的圆角过渡,受冲击载荷时很容易在筋板与主体的连接位置出现应力开裂。

  从尺寸匹配的角度来说,这类支撑件的总高度需要根据生产线的作业高度来确定,通常在100mm到300mm的区间内适配多数小型工位的需求,主体腹板的厚度不需要过厚,一般取8mm到12mm即可满足常规100kg以内的静载需求,前后两侧的翼缘宽度要大于腹板厚度的2.5倍,保证支撑的侧向稳定性,避免设备运行时的振动导致支撑件出现共振晃动。顶部开槽的深度一般取顶部翼缘厚度的1/2,过深会削弱顶部的承载强度,过浅则无法保证嵌装配件的连接稳定性,槽的两端通常会设计止口,防止嵌装的滑条从端部滑出。

  实际选型应用时,需要注意这类支撑件的材质匹配,如果是用于普通工位的常温承载,采用6061铝合金铣削加工即可获得足够的强度,同时重量较轻方便拆装调整;如果是用于焊接工位或者有切削飞溅的场景,则需要选用45号钢做表面发黑处理,提升零件的耐磨与抗冲击性能;如果是用于有腐蚀介质的化工类生产线工位,则要选用304不锈钢材质,表面做钝化处理提升抗腐蚀能力。安装时需要先将底部安装面与工作台面清理干净,避免铁屑、焊渣等杂质垫在结合面之间导致支撑倾斜,固定螺栓要采用对角锁紧的方式,逐步拧紧到规定扭矩,避免单侧受力导致基座变形。日常维护中只需要定期检查顶部槽内是否堆积切屑、灰尘,及时清理保证嵌装配件的滑动顺畅,同时检查加强筋与主体连接位置是否出现裂纹,尤其是在有频繁冲击载荷的工位,需要每三个月做一次探伤检查,避免零件突然断裂导致工位故障。

  很多工程师在建模这类零件时,容易直接采用等厚度的实体拉伸,忽略了工艺性与受力的匹配,要么是零件过重造成材料浪费,要么是强度不足导致使用中变形,合理的截面设计加上加强筋的优化,能够在控制成本的前提下最大化提升零件的承载能力,这类结构看似简单,实则是机械结构设计中截面优化、应力分散设计思路的典型体现,掌握这类基础支撑件的设计逻辑,能够为后续更复杂的工装基座、承载框架设计打下扎实的基础。
