办公用按压式工字图钉结构设计

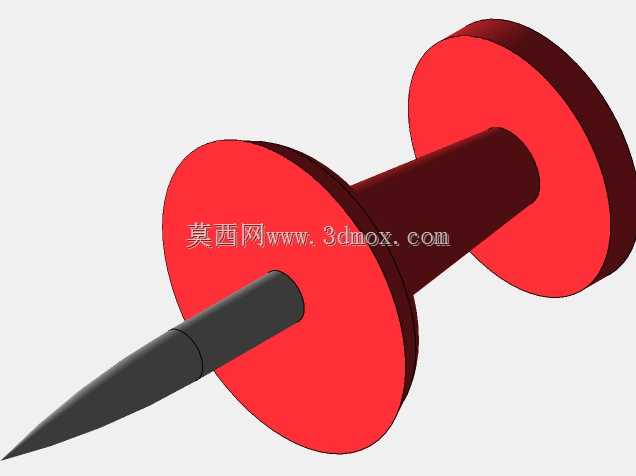

　　日常办公场景中，工字图钉是桌面文件整理、软木板信息张贴、图纸临时固定的高频使用小五金件，别看零件尺寸小，结构设计的合理性直接影响使用手感、固定可靠性与使用安全性。这款按压式工字图钉的结构设计，完全围绕实际使用场景的痛点展开优化，首先拆解其功能逻辑：整体分为钉帽与钉身两个核心部分，钉帽采用大直径圆盘结构，设计时首先考虑的是手指按压的受力面积——日常使用时用户靠拇指发力将钉尖压入软木、KT板、纸质层等固定基材，足够大的钉帽直径可以分散按压力度，避免压强过大造成手指压痛，这也是工字钉区别于普通细头图钉的核心优势。从结构细节来看，钉帽与钉身的连接段做了过渡锥面设计，并非直角衔接，这个细节的考量有两点：一是压入基材时，

　　锥面可以顺着钉身的刺入方向逐步贴合基材表面，不会出现直角结构卡滞在基材表层、导致钉身无法完全压入的问题；二是提升连接强度，避免反复插拔过程中钉身与钉帽出现松脱断裂。钉身部分采用渐缩尖点设计，从与钉帽连接的根部到尖端，直径逐步收窄，尖端做了小圆弧钝化处理，这里的设计平衡了刺入性能与安全需求：足够锋利的锥度可以保证刺入时不需要过大的按压力，用户单手即可完成固定操作，而尖端的微小钝化可以避免日常拿取时意外扎伤，同时也能减少钉尖在存放过程中因为磕碰出现卷刃、弯折的问题。从安装边界与尺寸适配来看，这款图钉的整体刺入深度适配常规办公场景的固定基材厚度，钉身有效刺入长度可以满足3-8mm厚度的软木板、泡沫板、多层打印纸的固定需求，

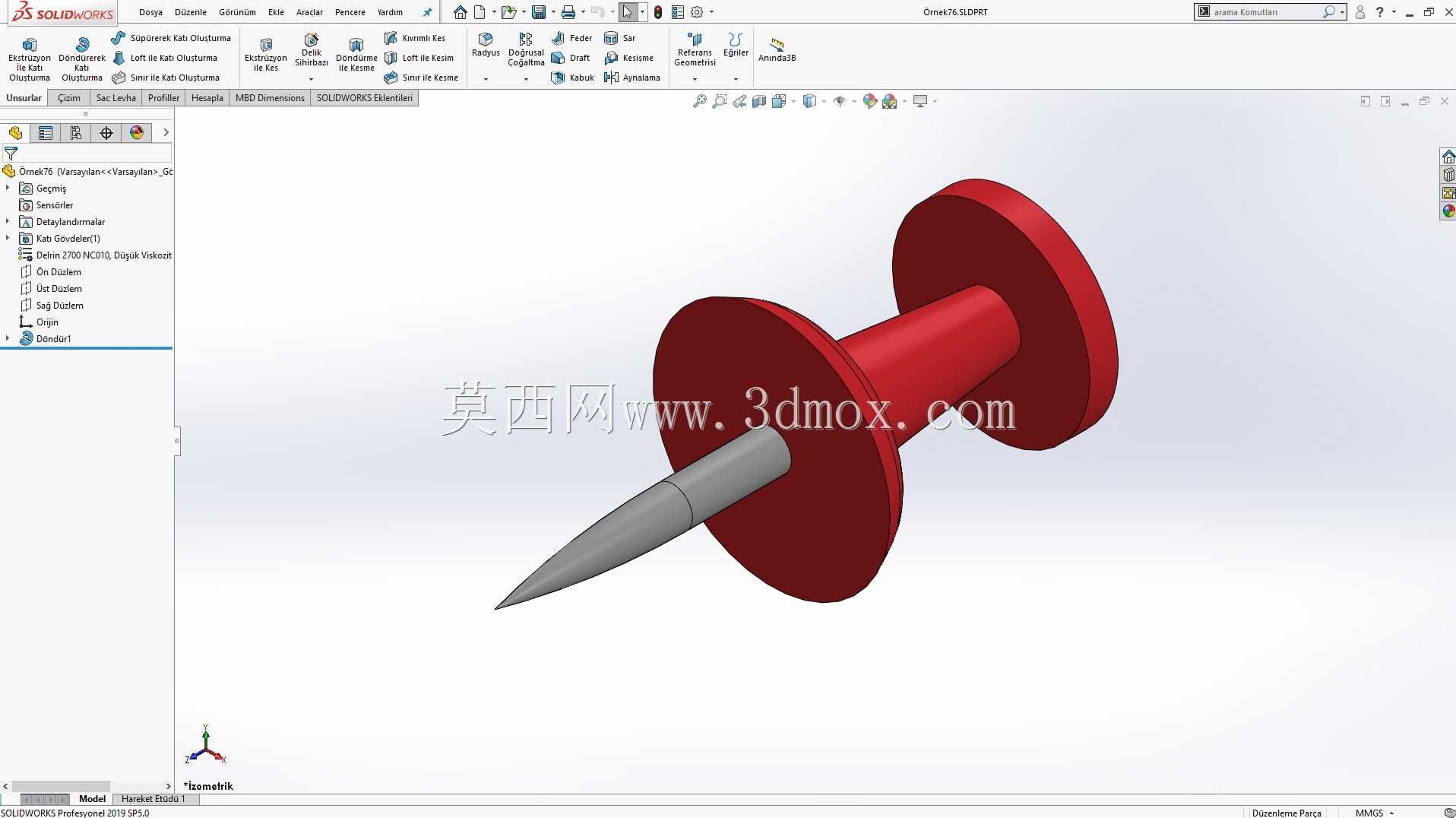

　　钉帽直径大于钉身长度，压入到位后钉帽完全贴合基材表面，不会出现钉身没入基材难以取出的问题，同时外露的圆盘帽也方便用户后续拔除时施力，不需要借助工具即可徒手拆下，重复使用性能更好。在实际应用场景中，这类图钉除了常规办公张贴，也常用于车间生产现场的工艺看板临时固定、设计工作室的草图墙方案排布、教学场景的教具展示固定，不同场景下对图钉的握持力、插拔寿命都有要求，设计时钉身与钉帽采用过盈压合的连接结构，配合连接段的定位台阶，可以承受上百次反复插拔不出现松脱。另外从结构建模的角度来看，这款零件的特征逻辑非常清晰：钉帽为回转体结构，通过旋转凸台即可生成主体，表面做了微小的圆角处理避免锐边割手；钉身同样是回转体特征，尖端的锥度经过反复调整，

　　既保证刺入顺畅，又避免锥度过大导致固定力不足——如果钉身锥度过大，压入基材后基材对钉身的抱紧力不足，容易出现固定的纸张滑落的问题，而锥度过小则会导致刺入阻力过大，使用费力。在建模过程中，回转特征的草图需要严格保证轴线重合，避免出现偏心问题，一旦钉身与钉帽不同轴，按压时会出现受力偏斜，不仅刺入费劲，还容易导致钉身弯折。另外钉帽与钉身的配合位置做了0.1mm的压合余量设计，实际生产时可以通过过盈配合实现牢固连接，不需要额外粘接或者焊接，装配工艺简单，适合大批量冲压生产。从使用安全性的设计考量出发，钉帽的边缘做了全周R0.3的圆角处理，没有尖锐的棱角，即使在拿取、插拔过程中手指蹭到钉帽边缘，也不会被划伤；钉身的尖端钝化半径控制在0.2mm，这个尺寸既不会影响刺入性能，又能避免意外扎伤时造成过深的伤口，相比完全尖锐的图钉，安全性能提升明显。在固定可靠性方面，钉身的圆柱段设计了微小的倒锥角度，也就是靠近钉帽的位置直径略大于尖端方向的直径，当钉身压入基材后，基材的弹性回缩会牢牢抱紧钉身，即使悬挂少量轻质的展示物料，也不会出现图钉松脱掉落的问题，这个微小的角度设计在外观上几乎察觉不到，但对实际固定效果的提升非常明显，是这类小五金件设计中容易被忽略的细节。
