直齿圆柱传动齿轮结构设计方案

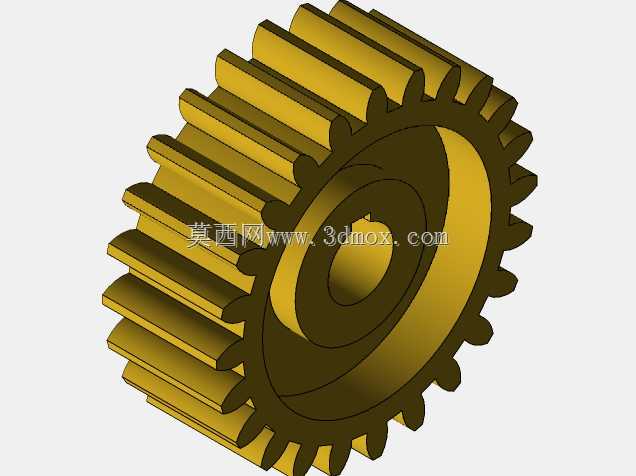

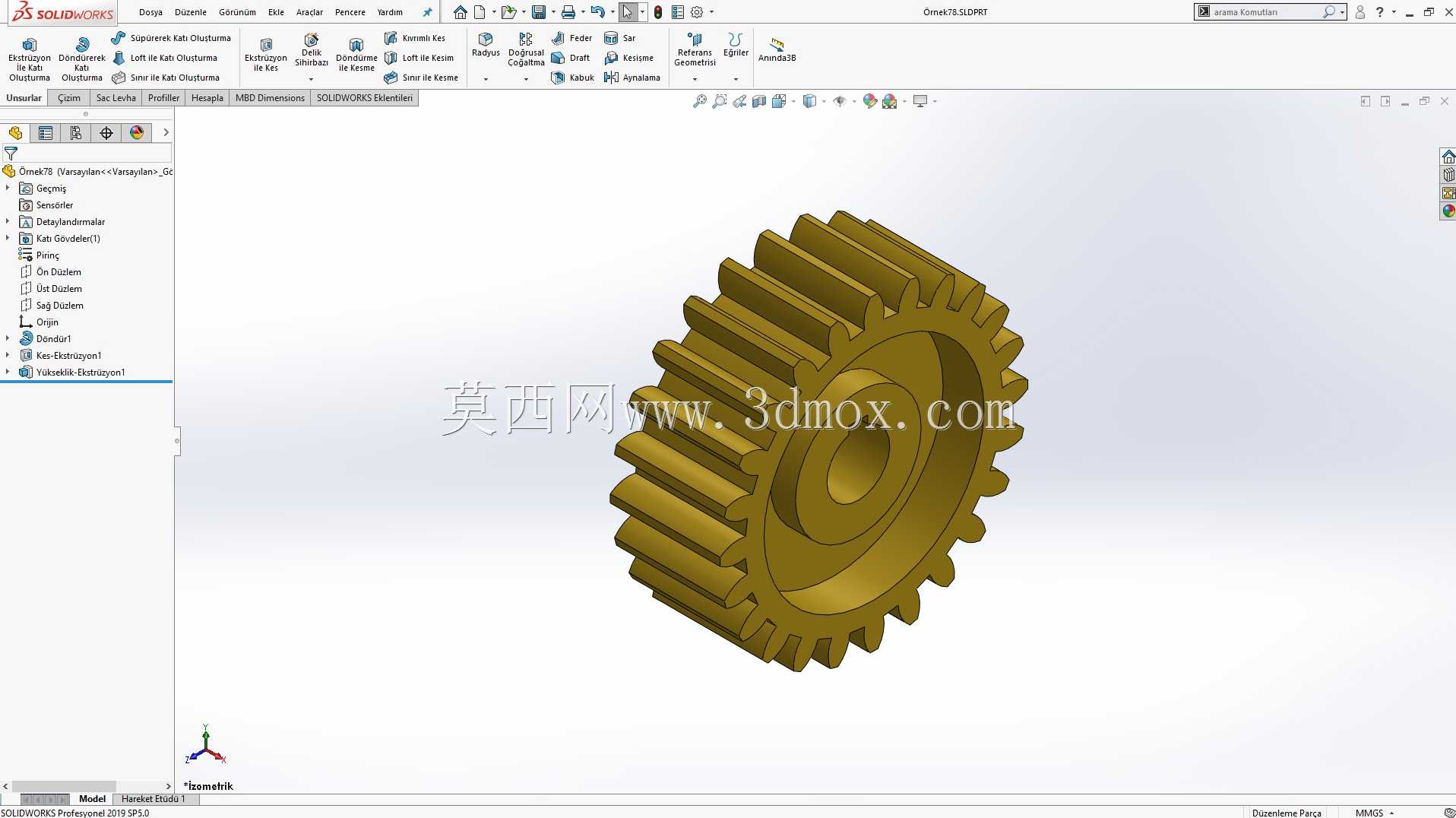

　　这款直齿圆柱齿轮主要应用于中小载荷的定比传动场景，常见于轻工设备的动力传输单元、小型输送线的驱动端、台式加工设备的进给机构中，承担两根平行轴之间的旋转运动与扭矩传递作用，相比斜齿轮它不存在轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，能简化支撑结构的整体布局，降低装配环节的调整难度。从结构设计来看，该齿轮采用轮缘、轮辐、轮毂一体化的实体结构，轮齿部分为标准渐开线齿形，齿顶设置了合理的倒角，既可以避免装配啮合时的齿顶磕碰损伤，也能减少啮合初始阶段的冲击载荷，齿向方向没有修形量，适配常温下工作、线速度不超过6m/s的开式或半开式传动工况，不需要额外的高精度润滑密封结构就能稳定运行。轮毂部分设计有贯穿的中心安装孔，

　　孔壁预留了键槽位置，能够通过平键与传动轴实现周向固定，传递额定扭矩时不会出现相对转动，轮毂的轴向长度略大于轮缘宽度，安装时可以让轴肩与轮毂端面完全贴合，保证齿轮的轴向定位精度，避免运转过程中出现轴向窜动。轮辐部分采用等厚实体结构，没有设置减重孔，这种设计适合齿顶圆直径不大的中小规格齿轮，加工时可以直接采用圆钢下料后滚齿成型，不需要复杂的铸锻毛坯工序，加工工序更短，生产制造成本更低，同时实体结构的刚性更好，承受短时过载载荷时不会出现轮辐变形的问题。在实际安装边界上，该齿轮的中心孔直径与适配的传动轴直径采用基孔制过渡配合，装配时可以通过铜棒敲击或者热装的方式完成与轴的固定，齿轮啮合的中心距公差需要控制在IT7级精度范围内，

　　中心距过大会导致齿侧间隙过大，正反转切换时出现明显的冲击噪音，中心距过小则会导致齿面啮合过紧，运转过程中齿面磨损加剧，甚至出现卡滞抱死的情况。齿面的粗糙度要求控制在Ra1.6以下，滚齿加工后可以通过剃齿工序进一步提升齿面光洁度，降低啮合过程中的摩擦损耗，提升传动效率。在实际应用场景中，这类齿轮经常成对使用，也可以和同模数的齿条配合，将旋转运动转换为直线运动，比如小型升降设备的驱动端、自动化料仓的推拉机构中，都能看到这类直齿轮的应用。设计过程中需要重点校核齿根弯曲强度与齿面接触强度，针对恒定载荷工况，可以按照额定扭矩的1.2倍作为计算载荷，避免启动瞬间的峰值载荷导致齿根断裂；针对存在冲击载荷的工况，则需要将计算载荷系数提升至1.

　　5以上，同时可以对齿根部分进行圆角强化处理，提升齿根的抗疲劳断裂能力。齿轮的轴向安装位置需要保证两个啮合齿轮的齿宽中线完全重合，偏移量不能超过齿宽的5%，否则会导致轮齿实际接触面积减小，单位面积载荷上升，加速齿面的局部磨损。日常运维过程中，这类齿轮需要定期涂抹润滑脂，尤其是开式传动场景下，要及时清理齿面附着的粉尘与铁屑，避免硬质颗粒进入啮合面造成齿面擦伤，影响传动平稳性与使用寿命。
