带轴一体式传动齿轮结构设计

　　在常规中小功率的机械传动链路里，这类带轴一体式齿轮常出现在进给机构、小型输送线的动力传递端，也会用在轻工包装设备、小型农机的辅助传动单元中，替代传统齿轮与轴分体装配的结构，减少装配环节的同轴度累积误差。从实际使用场景来看，这类结构不需要额外做齿轮与轴的键连接装配，轴身直接集成在齿轮基体上，适合传递扭矩不大、转速中等的工况，能避免键槽加工带来的应力集中问题，在频繁正反转的传动场景下，比分体式结构的抗冲击表现更稳定。

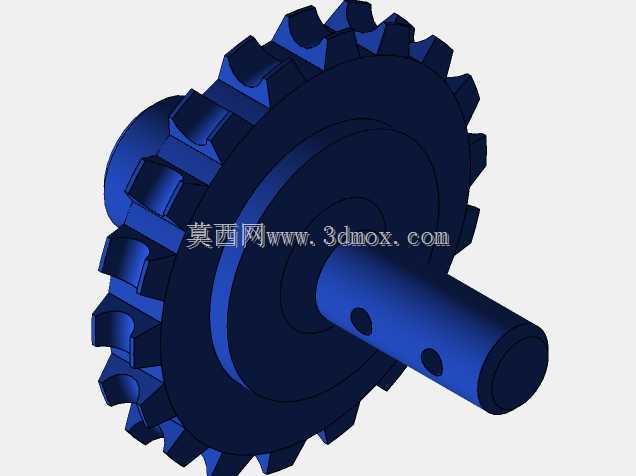

　　设计这类结构的时候，首先要确认啮合端的参数匹配，齿部的齿形精度要满足对应传动级的公差要求，齿根位置做了圆弧过渡处理，避免热处理或者长期受载时出现应力开裂。轴段部分的直径是根据传递扭矩核算后确定的，轴上预留的两个径向小孔是用来安装锁紧销的，装配时可以和配套的传动轮、联轴部件做周向固定，不需要额外加工键槽，降低了轴段的加工难度，也方便现场快速拆装维护。齿轮的轮缘厚度和轮毂部分做了等强度过渡，轮毂和轴的衔接位置有圆角过渡，避免直角位置的应力集中，长期受交变载荷的时候不容易出现断裂失效。

　　从安装边界来看，轴段的伸出长度要匹配安装位的轴承座宽度，齿轮端面到轴肩的距离要预留出轴承内圈的安装空间，装配时轴肩可以作为轴承的定位面，不需要额外加装定位套，减少装配零件数量。齿部的外径尺寸要和啮合配对齿轮的中心距匹配，安装时要保证两轴的平行度在公差范围内，避免出现偏载导致齿面局部磨损过快。这类一体式结构的齿轮轴，在装配时不需要调整齿轮和轴的同轴度，只要保证轴两端的轴承座同轴度达标，就能保证齿面的啮合接触面积符合要求，比分体式结构的装配调试效率高很多。

　　实际使用中，这类结构适合在闭式传动箱内使用，齿面可以得到润滑油的持续润滑，降低齿面磨损速度。轴段的表面粗糙度要满足轴承配合的要求，和轴承内圈配合的轴段公差选用过渡配合，既保证装配时不会过松打滑，也方便后期拆卸更换轴承。齿轮端面上没有额外的减重孔，是因为这类中小尺寸的齿轮本身重量不大，实心结构的刚性更好，在有轻微冲击载荷的工况下不容易出现变形，适合用在传动精度要求不算极高，但可靠性要求高的小型传动单元里。

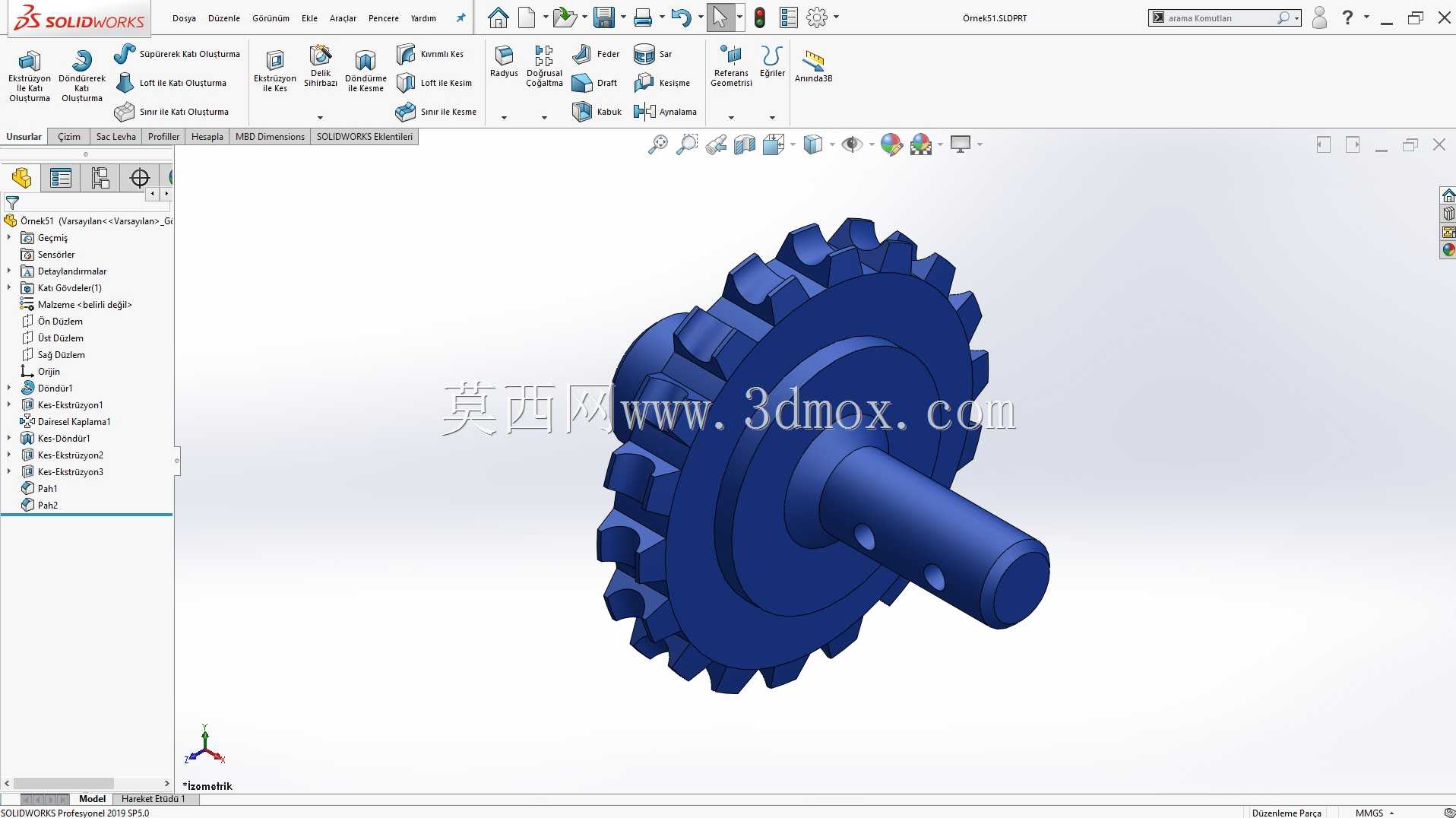

　　在做三维建模的时候，齿部的渐开线轮廓要严格按照参数生成，保证齿形的准确性，轴段上的销孔位置要和配套连接件的孔位对应，避免装配时出现销钉无法穿入的问题。轴端的倒角处理是为了装配时方便导入轴承内圈，避免装配时刮伤轴承的配合面。齿轮的齿向公差要控制在合理范围，保证全齿宽都能参与啮合，避免局部受力过大导致断齿。这类结构相比分体式齿轮和轴的组合，减少了一个装配环节，也消除了键连接带来的间隙，在正反转切换频繁的工况下，传动回差更小，传动的平稳性更好。
