带六角定位端阶梯轴类连接构件

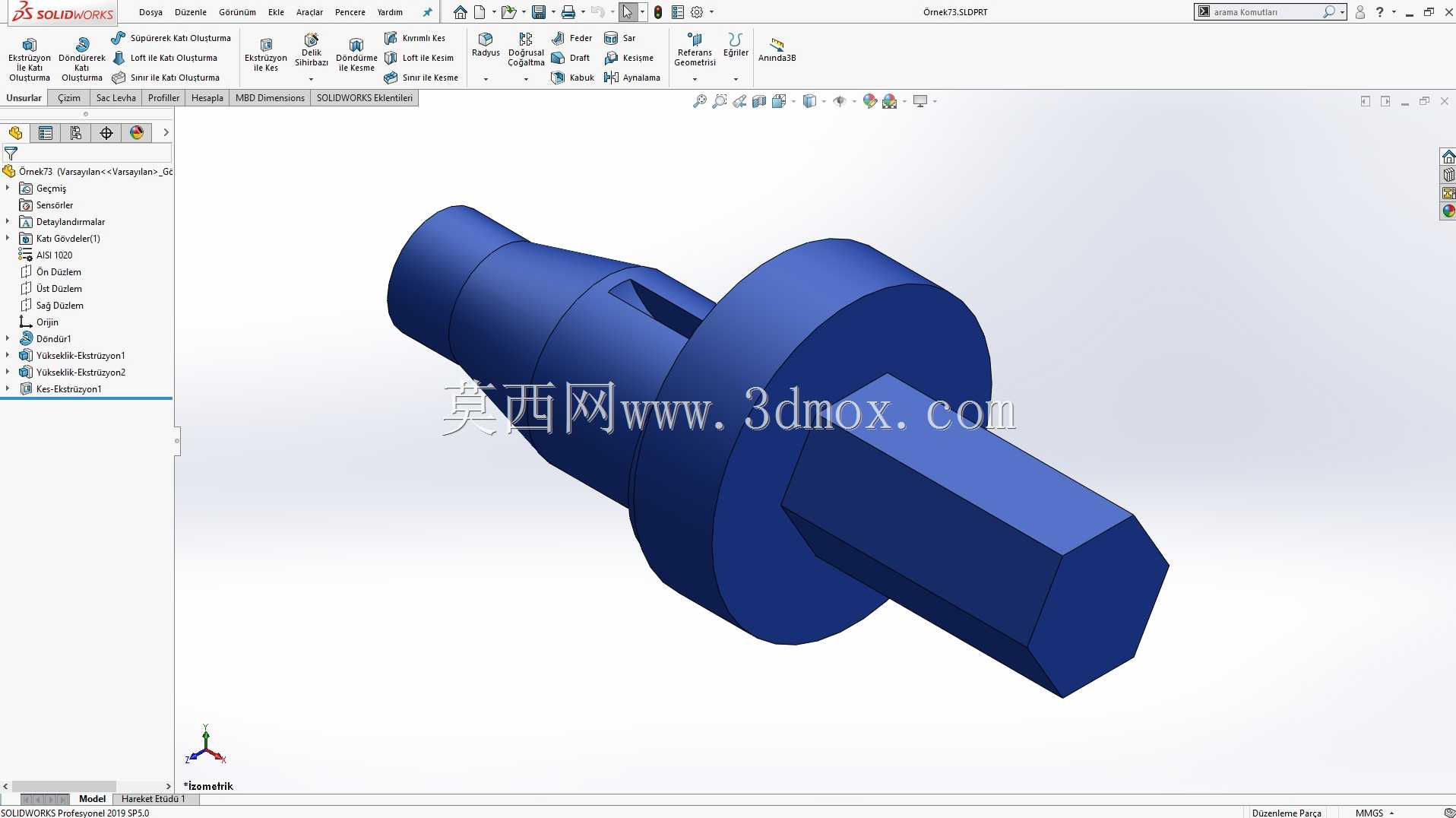

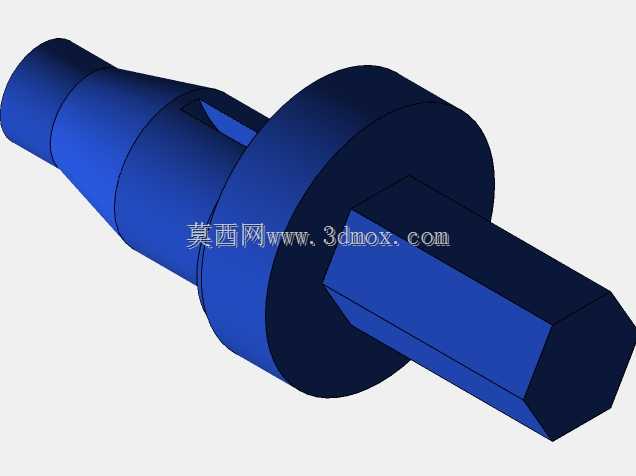

　　这类带六角端头的阶梯轴构件，在轻工自动化输送线、小型包装设备的动力传递工位应用十分普遍，很多间歇式送料机构的定位连接端都会采用这类结构，相比普通光轴连接，六角端的抗扭截面系数更高，在频繁正反转的启停工况下，不会像平键连接那样出现键槽侧壁压溃、滚键的失效问题。从结构设计逻辑来看，构件从六角端头往另一端依次设置了大直径限位法兰、多段阶梯圆柱段，其中靠近法兰的圆柱段上开有径向的卡槽，这个卡槽是用来嵌入轴用挡圈的，安装时法兰端面贴合设备的安装立板，挡圈卡在立板另一侧的卡槽内，就能完成轴向的双向限位，不需要额外加工轴肩螺纹来拧锁紧螺母，能大幅压缩安装工位的轴向空间占用，很多紧凑布局的小型设备内部，轴向安装尺寸往往只有十几毫米的余量，

　　这种无螺纹锁紧的结构刚好适配这类狭窄安装场景。多段阶梯圆柱段的直径是逐级递减的，每一段的直径公差都要匹配对应安装件的内孔公差，最远端的细圆柱段是导向插入端，装配时先插入对应构件的导向孔，能避免整根轴安装时出现别卡的问题，中间段的圆柱面是轴承或者传动套的配合面，表面粗糙度要求控制在Ra1.6以内，才能保证转动时的同轴度，减少运转过程中的径向跳动。大直径法兰的厚度是经过抗扭强度核算的，法兰端面和安装板的接触面积足够大，在传递额定扭矩的时候，端面的压应力不会超过安装板材料的许用挤压应力，哪怕安装板是常用的6061铝合金材质，长期运转也不会出现法兰端面压陷安装板导致轴窜动的问题。六角端头的对边尺寸是按照标准扳手开口尺寸设计的，

　　安装或者拆卸维护的时候，不需要用管钳夹圆柱面破坏配合面精度，直接用开口扳手卡住六角端就能施加扭矩，拧动调整轴的周向位置，或者在拆卸时把轴从安装孔里顶出来。靠近法兰的卡槽位置距离法兰端面的尺寸，要匹配安装立板的厚度加上挡圈的厚度，预留0.1到0.2毫米的轴向窜动间隙，既不能间隙太大导致轴工作时来回窜动产生异响，也不能间隙太小导致挡圈安装后被压死，出现转动卡滞的问题。这类轴件的材质一般选用45号钢调制处理，表面做发黑防锈处理，配合面的硬度控制在HB220-250之间，既有足够的韧性承受冲击载荷，配合面也有足够的耐磨性，长期和轴承内圈配合不会出现磨损松旷。在实际选型替换的时候，要重点核对几个安装边界尺寸：

　　首先是六角端头的对边尺寸和轴向长度，要保证扳手有足够的操作空间，不会被周边的其他构件挡住；其次是法兰的外径，不能超过安装位周边的避让空间，不然法兰会和周边的走线、其他传动构件发生干涉；然后是各段阶梯轴的直径和长度，要和配套的轴承、传动轮、隔套的内孔尺寸一一对应，最远端的导向段长度要足够，能在安装时先穿过轴承内孔起到导向作用；最后是卡槽的直径和距离法兰端面的尺寸，要匹配对应规格的轴用弹性挡圈，保证挡圈卡入后能可靠限位。很多新手设计这类轴件的时候，容易忽略阶梯段之间的退刀槽或者圆角过渡，导致应力集中在阶梯交接的位置，在频繁承受交变扭矩的时候出现断轴问题，合理的设计是在每一段阶梯的交接位置加工R0.5到R1的圆角过渡，避开应力集中的直角结构，同时配合面的端部要加工小角度的导入倒角，方便轴承、传动套的压装，不会刮伤配合件的内孔表面。这类构件虽然结构不复杂，但是在小型自动化设备里的用量很大，每一处尺寸的设计都直接影响整台设备的装配效率和长期运行可靠性，哪怕是0.1毫米的尺寸偏差，都可能导致装配时出现干涉，或者运转时出现异常磨损。
