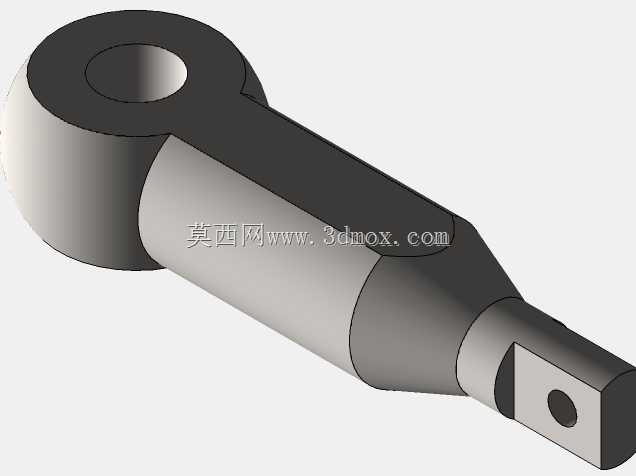

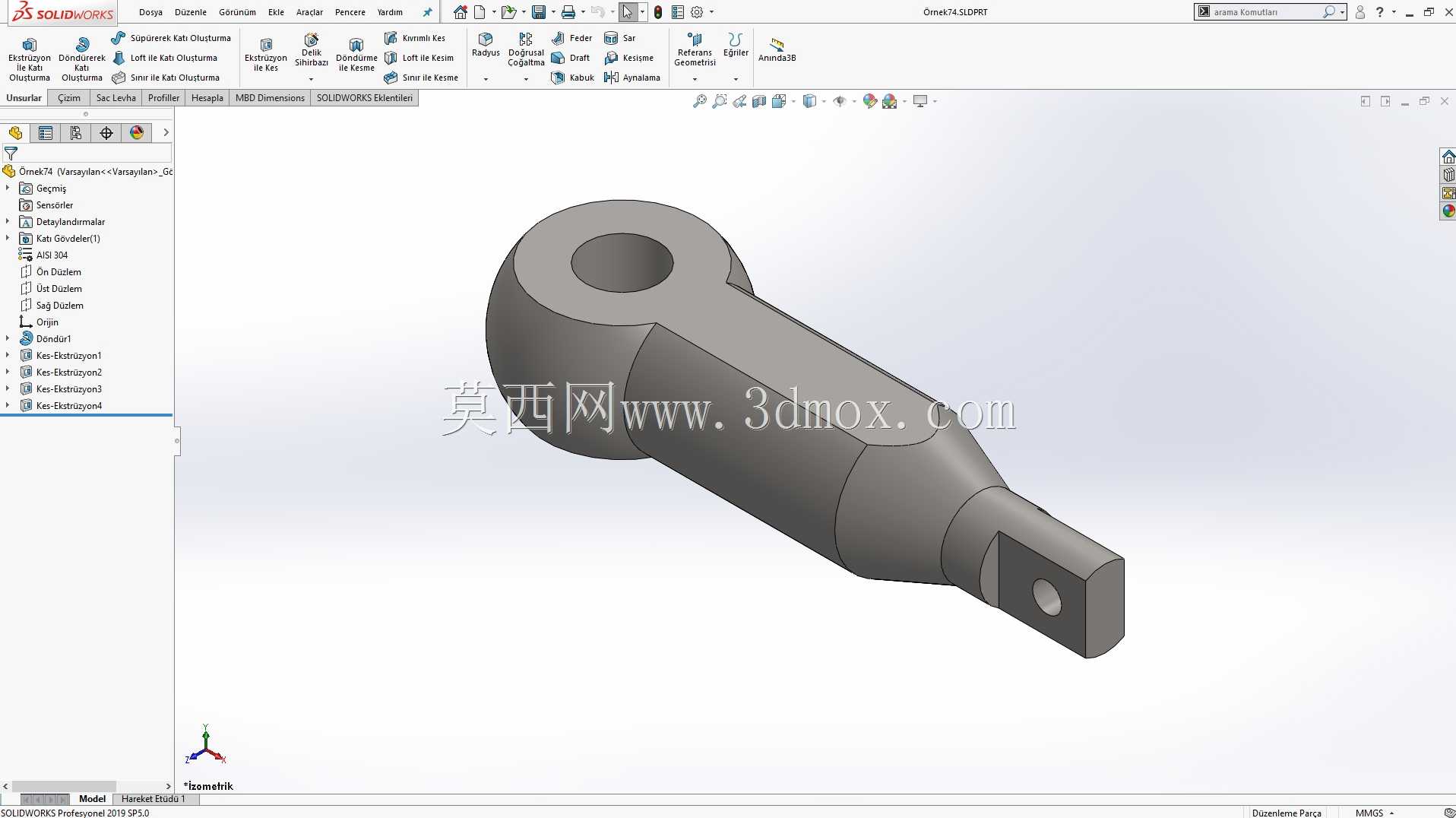

这类带双铰接端的杆状零件,常见于各类需要实现力传递、角度补偿的机械联动场景,从轻工设备的连杆机构到小型工程机械的操纵联动回路都能见到它的身影,核心作用是在两个存在小幅相对位移、角度偏差的铰接点之间传递拉力或推力,避免刚性连接带来的运动卡滞、附加载荷问题。从结构上看,零件一端为带大直径通孔的圆头铰接端,这个孔用于配套圆柱销实现与固定支座或者主动摆臂的铰接,圆头的外圆轮廓做了圆滑过渡,能够在摆角范围内避免与周边安装座发生运动干涉,孔的内径与配合销的公差一般选取间隙配合,保证铰接转动的灵活性,同时控制径向窜动量在合理区间,避免传动过程中出现过大的空程误差。杆身主体采用了变截面设计,靠近大铰接端的部分为圆柱段,保证足够的抗弯截面模量,
承受传动过程中的径向弯矩,向另一端延伸时逐步过渡为方截面段,末端的小方头上同样开有垂直于杆身轴线的通孔,用于连接从动侧的铰接点,方头结构的设计一方面是为了在装配时提供扳手夹持位,方便拧紧配套的锁紧螺母,另一方面也能在部分工况下承担周向止转的作用,避免杆身在传动过程中发生绕自身轴线的转动,保证两端铰接孔的轴线始终保持平行,防止运动过程中出现别劲问题。设计这类零件的时候,首先要根据实际传动的载荷大小核算杆身的最小截面直径,尤其是两段过渡的变径位置,要做足够大的圆角过渡,避免应力集中导致的疲劳断裂,很多现场失效的同类零件,问题都出在变径处圆角过小,长期受交变载荷后萌生裂纹。两端铰接孔的中心距是核心安装尺寸,
直接决定了联动机构的运动行程与传动比,建模时需要严格按照机构运动仿真得出的中心距数值来定,同时要核算两端铰接点的最大摆角,确保零件在整个运动行程中,外轮廓不会和周边的机架、其他运动零件发生刮碰,比如大端圆头的外径,要保证在最大摆角时,圆头边缘距离安装座的内壁留有至少1到2毫米的安全间隙,末端方头的长度也要考虑配套销钉的安装空间,以及锁紧件的装配位置,不能让锁紧螺母在拧紧后超出杆身的轮廓范围,避免运动时发生碰撞。零件的材质一般根据载荷等级选取,轻载工况下可以选用45号钢做调质处理,表面做发黑防锈,重载场景下则需要选用合金结构钢,铰接孔内还可以压配铜套或者自润滑轴承,降低铰接转动时的磨损,延长零件的维护周期。
建模过程中要注意各段特征的同轴度要求,两端铰接孔的轴线平行度公差需要控制在合理范围内,不然装配后会出现销钉别劲、转动阻力大的问题,杆身的外轮廓过渡要顺滑,避免出现建模时的尖锐棱角,一方面是减少后续加工时的应力集中点,另一方面也能避免装配调试时划伤操作人员。这类零件在实际装配时,一般先将一端的铰接孔与固定端的销座配合,穿入销钉后加装开口销或者轴用挡圈做轴向限位,再调整杆身角度,将另一端的方头插入从动件的连接槽内,穿入另一侧的销钉完成装配,装配后需要手动盘动联动机构,检查整个行程内是否存在卡滞点,确认零件的摆动范围符合设计预期,没有和周边零件发生干涉。
