多槽式皮带轮传动结构三维设计

　　多槽皮带轮作为带传动系统的核心承载部件，广泛应用于各类需要平稳动力传递的工业场景中，从常规的轻工输送设备、中小型机床主轴传动，到农用机械的动力输出单元、风机水泵的驱动端，都能见到这类轮体结构的应用。和单槽带轮相比，多槽结构能够同时匹配多根并联三角带，在不增大轮体外径的前提下大幅提升传动扭矩承载能力，同时多根皮带并行受力的形式也能降低单根皮带断裂带来的传动失效风险，提升整套传动系统的运行冗余度。

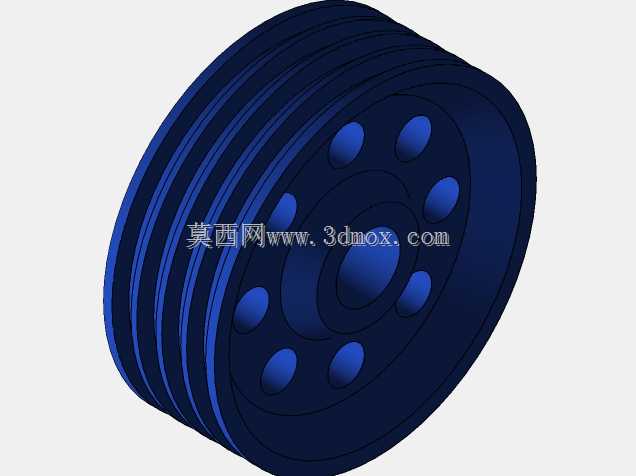

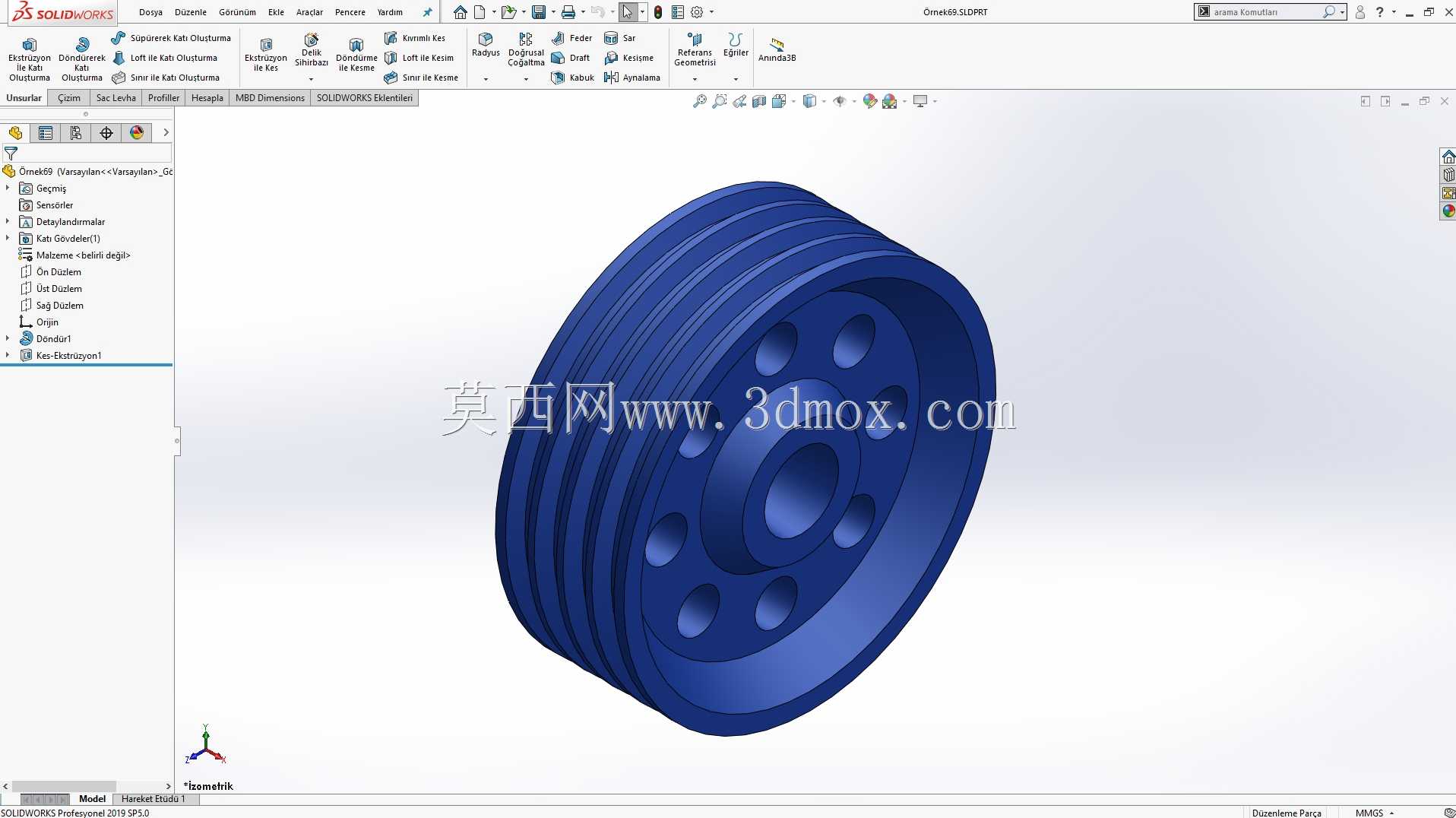

　　从实际功能特性来看，这款轮体采用了等距分布的多道环形轮槽设计，槽型角度匹配标准三角带的截面夹角，能够保证皮带嵌入后与槽壁充分贴合，减少传动过程中的打滑损耗；轮辐部分采用了周向均匀分布的通孔设计，并非实心轮辐结构，这一设计思路首先是为了降低轮体自身的转动惯量，在设备启停阶段减少惯性冲击对电机输出轴的负载，同时均匀分布的孔洞也能在轮体高速旋转时形成一定的空气导流效果，带走皮带与槽壁摩擦产生的部分热量，避免长时间运行下皮带过热老化。轮体中心的轴孔采用了阶梯式设计，能够匹配不同轴径的安装需求，轴孔周边预留了键槽安装位，可通过平键实现轮体与传动轴的周向固定，避免传动过程中轮体与轴之间出现相对转动。

　　在安装边界的设计考量上，轮体的轴向宽度严格匹配多根三角带的并列排布宽度，轮缘两端设置了高出槽顶的挡边结构，能够防止设备运行过程中皮带出现轴向窜动甚至脱槽的故障；轮体外径与槽深的比例经过校核，既保证皮带嵌入深度符合传动要求，避免皮带底部与轮槽底接触导致的摩擦力不足，也不会因为槽深过大削弱轮缘的结构强度。轮体上的减重孔采用了圆形通孔设计，孔边做了倒圆角处理，避免应力集中导致轮体在长期交变载荷下出现辐板开裂的问题，所有机加工面的粗糙度要求都匹配常规传动件的加工精度，既不会因为过高的精度要求增加不必要的加工成本，也能保证装配后的同轴度要求，减少高速旋转时的径向跳动。

　　在实际选型适配过程中，这类多槽带轮需要匹配对应型号的三角带，安装时需要保证主动轮与从动轮的端面共面，避免皮带偏磨；中心距的调整范围需要预留皮带张紧的调节余量，同时轮体的动平衡等级需要适配设备的最高运行转速，对于转速较高的应用场景，还需要在加工完成后对轮体进行动平衡校正，减少运行过程中的振动传导。从结构设计的合理性来看，这款轮体没有多余的冗余结构，所有结构特征都服务于传动承载、减重、安装固定、散热等实际功能需求，辐板的厚度经过强度校核，能够承受额定扭矩下的剪切应力，轮槽的加工精度能够保证皮带受力均匀，避免单根皮带过载的情况出现。
