带侧通接口法兰连接式阀体结构设计

　　这款带侧通接口的法兰式阀体，主要应用在工业流体输送管路系统中，作为流体换向、分流或者截流元件的核心承压壳体使用，常见于化工介质输送、市政给排水、暖通循环水、小型蒸汽管路等场景，适配公称压力不超过1.6MPa的中低压管路工况。从实际使用角度出发，这类阀体需要同时满足主通路的大流量输送需求，以及侧支路的小流量取压、排空、旁路引流或者仪表安装需求，因此在结构设计时首先要平衡三个接口的流道衔接合理性，避免流道拐角处出现直角突变造成的介质紊流、压损过大或者长期冲蚀磨损的问题。

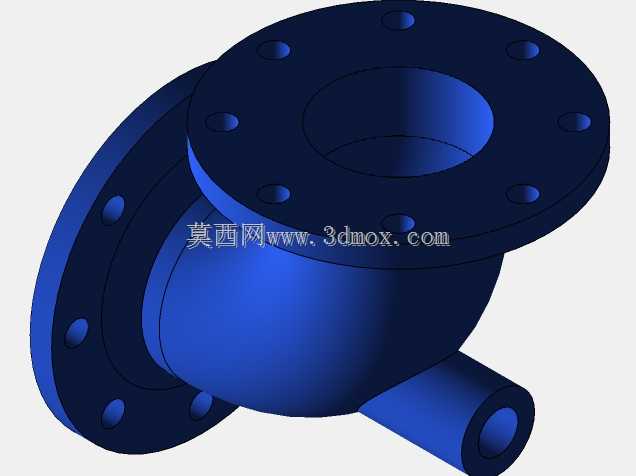

　　设计过程中，主通路采用两端带法兰盘的弯转流道结构，两个主法兰盘均采用标准8螺栓孔布局，螺栓孔的中心圆直径、孔径、法兰密封面的凸台尺寸都匹配常用的管路法兰连接标准，安装时可以直接和同规格的管路法兰对接，不需要额外加工转接件，密封面预留的环形凹槽可以适配缠绕式垫片或者橡胶垫片，保证连接后的密封可靠性，避免介质渗漏。侧部的小通径接口采用外伸式圆柱结构，接口端部同样预留了连接结构，可以直接焊接小直径管路，或者通过加工外螺纹连接压力表、排空阀、旁路支管等附属元件，接口与主阀体的衔接位置做了大圆角过渡处理，既可以降低介质流动时的局部阻力，也能避免铸造或者加工时出现应力集中，提升阀体整体的承压能力。

　　从外形尺寸与安装边界来看，两个主法兰的端面间距、法兰盘外径、侧接口的外伸长度都做了适配性设计，安装时不会和周边的管路支架、相邻阀门产生空间干涉，阀体的整体重心落在两个主法兰的连接轴线上，吊装或者管路固定时不会出现偏载力矩，降低法兰连接螺栓的额外受力。阀体的壁厚设计按照中低压壳体的强度要求计算，主通路流道的壁厚均匀，法兰盘和阀体主体的衔接位置做了加厚处理，承受管路内压时不会出现局部变形，侧接口的壁厚根据小通径的承压要求单独核算，避免侧接口位置因为壁厚不足出现开裂问题。

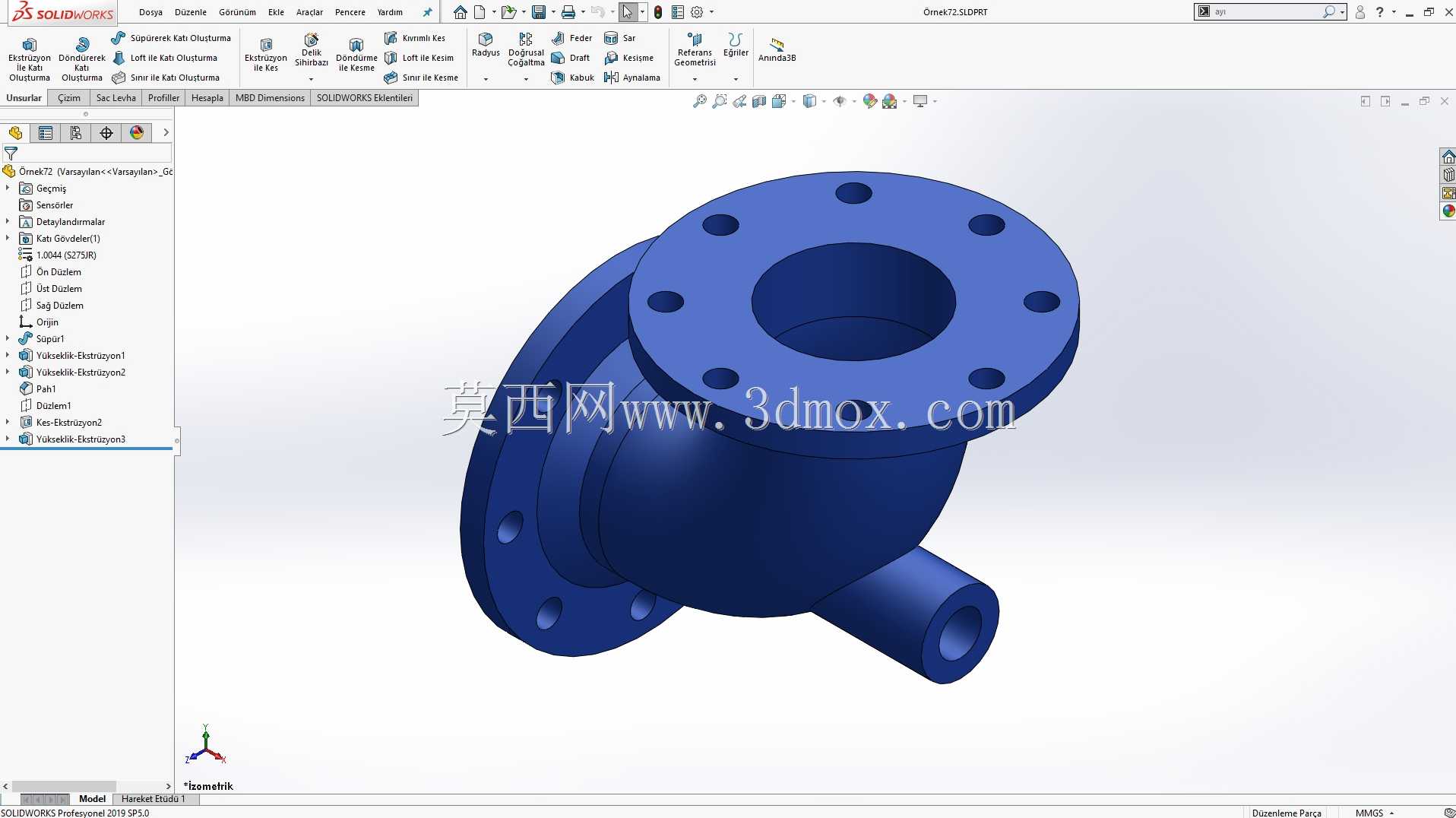

　　建模过程中，先通过旋转特征构建主通路的基础流道与壳体轮廓，再通过拉伸特征生成两端的法兰盘，逐个绘制螺栓孔的位置并做切除处理，之后在阀体侧部定位侧接口的中心位置，拉伸生成侧接口的圆柱结构，最后对所有流道拐角、结构衔接位置做圆角过渡，完成基础实体建模后，还需要对内部流道做抽壳校验，保证各个位置的壁厚偏差在合理范围内，避免出现壁厚不均导致的铸造缺陷。这类阀体在实际生产中多采用铸造成型后再机加工密封面与螺栓孔的工艺，因此建模时特意预留了机加工余量，法兰密封面、螺栓孔内壁、侧接口的连接端面都预留了0.3-0.5mm的加工余量，保证后续机加工后可以达到尺寸精度与表面粗糙度要求。

　　在实际选型应用时，需要根据输送介质的腐蚀性选择对应的阀体材质，普通水介质可以采用铸铁材质，有弱腐蚀性的化工介质可以采用铸钢或者不锈钢材质，不同材质的强度差异可以通过调整壁厚参数来适配，不需要改动整体的结构布局。安装时要注意侧接口的朝向，根据现场管路的布置需求调整阀体的安装角度，保证侧接口的位置方便后续仪表安装或者排空操作，两个主法兰对接时要对称拧紧螺栓，避免法兰偏斜导致密封失效，安装完成后需要做水压试验，验证阀体的承压能力与密封性能，确认无渗漏后再投入正式使用。
