法兰连接手动截止阀三维结构设计

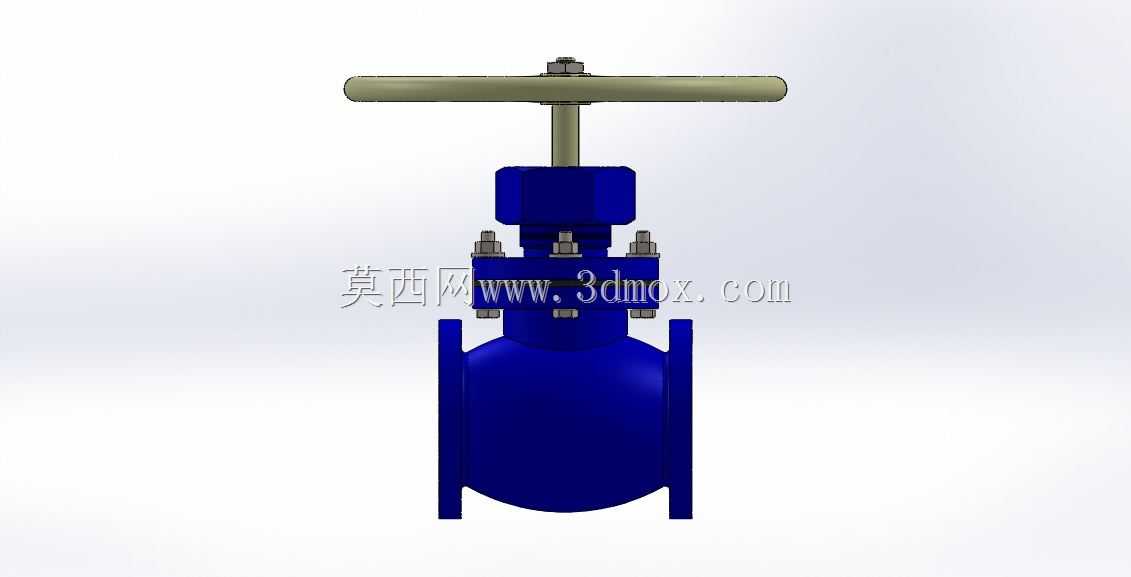

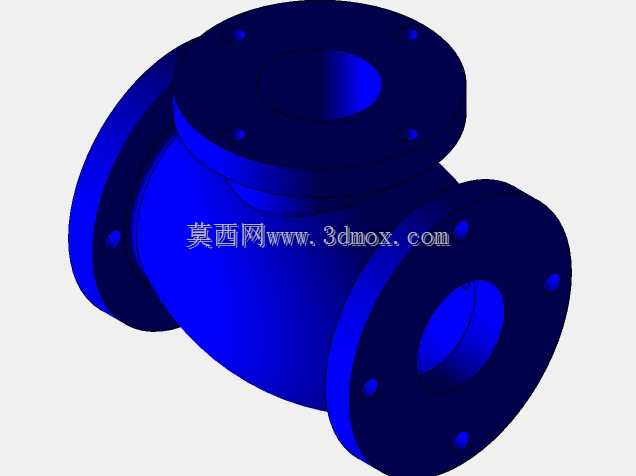

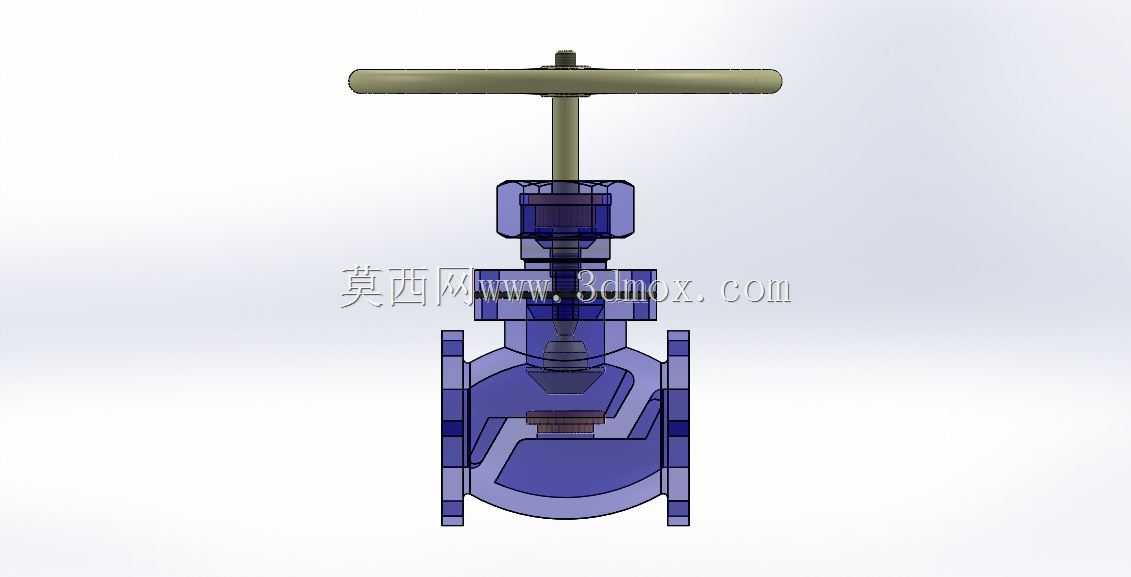

　　在化工流体输送、市政给排水、暖通空调循环、工业锅炉配套等管路系统中，手动截止阀是应用频次极高的截断类部件，核心作用是实现管路内流体的通断控制，相比闸阀其密封面受流体冲蚀磨损更小，密封可靠性更优，适合需要频繁启闭、对截断密封性要求较高的工况场景。这款手动截止阀采用法兰连接形式，适配常规工业管路的法兰对接安装标准，两端法兰的螺栓孔位、密封面凸台尺寸均匹配对应公称通径的通用管路法兰规范，安装时可直接与同规格管路法兰通过螺栓紧固，中间加装密封垫片即可完成接口密封，无需额外加工适配接头，能有效降低现场安装的加工成本与装配周期。从结构设计逻辑来看，整体采用下进上出的流道布局，流体从阀体一侧法兰入口进入，

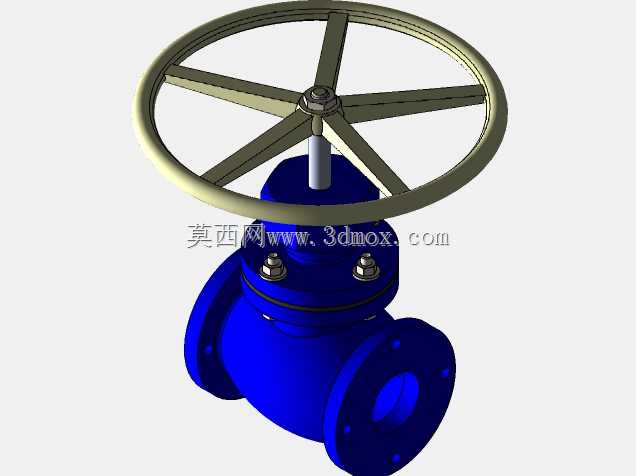

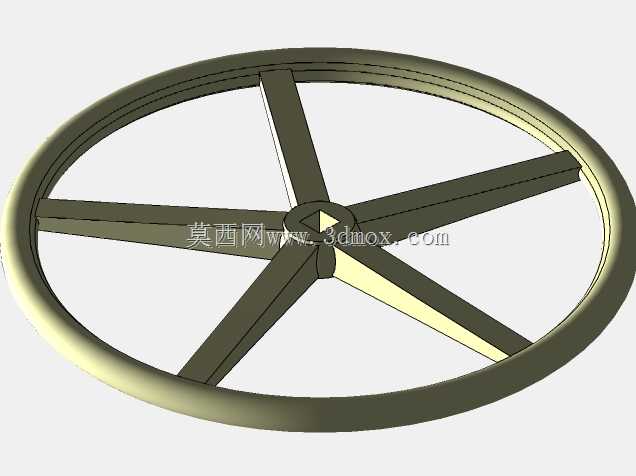

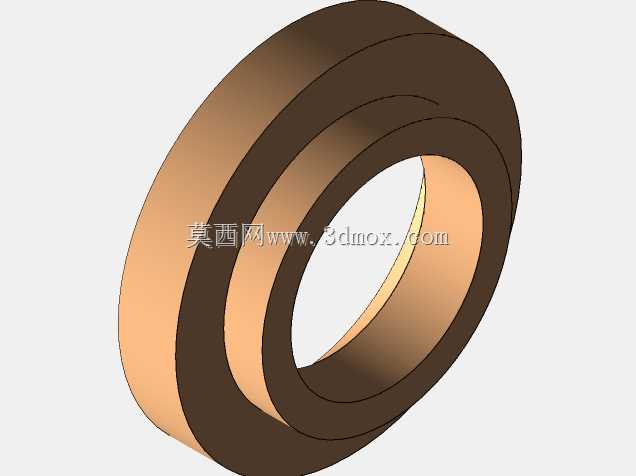

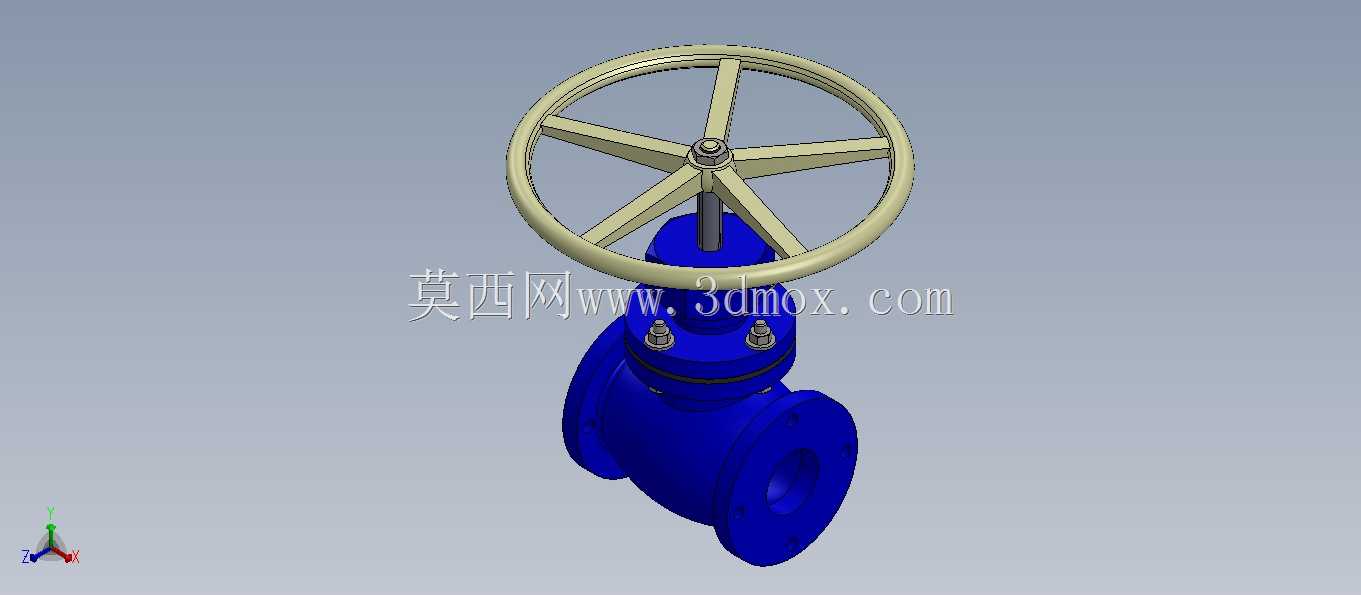

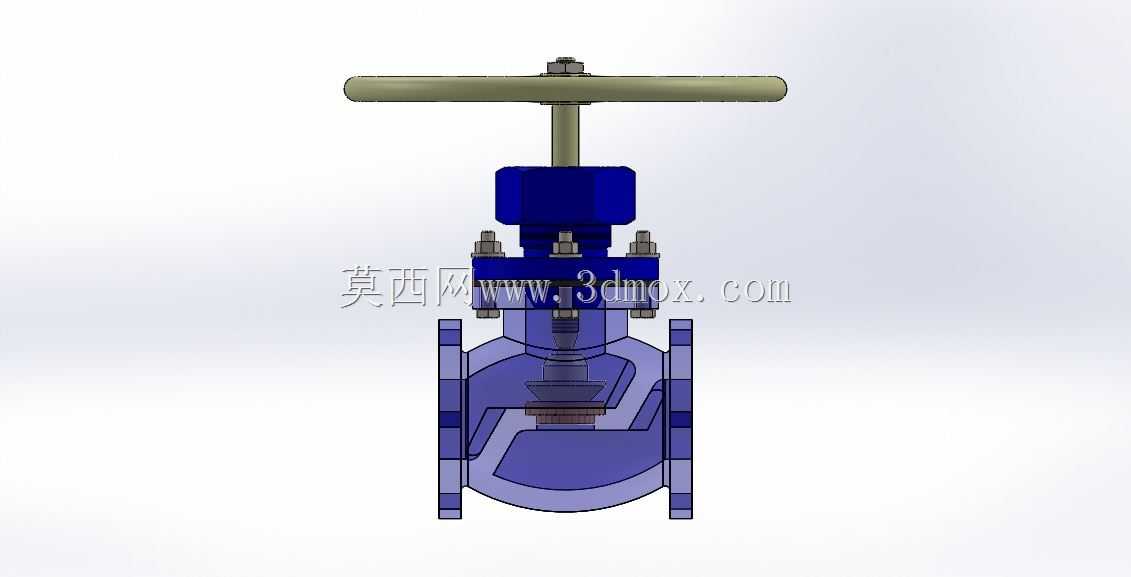

　　绕过阀瓣下方的导流腔后从另一侧法兰出口流出，这种流道设计能在阀门关闭时让阀瓣下方承受流体压力，降低阀杆的密封负载，同时减少启闭过程中流体对密封面的直接冲刷，延长密封副的使用寿命。顶部操作部件采用轮辐式手轮结构，五根轮辐连接外圈轮缘与中心轮毂，手轮轮毂与阀杆顶端通过方榫结构配合传递扭矩，相比实心手轮在保证操作扭矩传递强度的前提下，大幅降低了手轮自身重量，同时轮辐间的空隙方便操作人员抓握施力，即便在狭窄的管路安装空间内，也能通过撬动轮辐间隙完成阀门启闭操作。阀杆采用明杆结构设计，启闭过程中阀杆会随手轮转动做上下升降运动，操作人员可直接通过阀杆露出手轮上方的长度判断阀门的开度状态，无需额外加装开度指示装置，

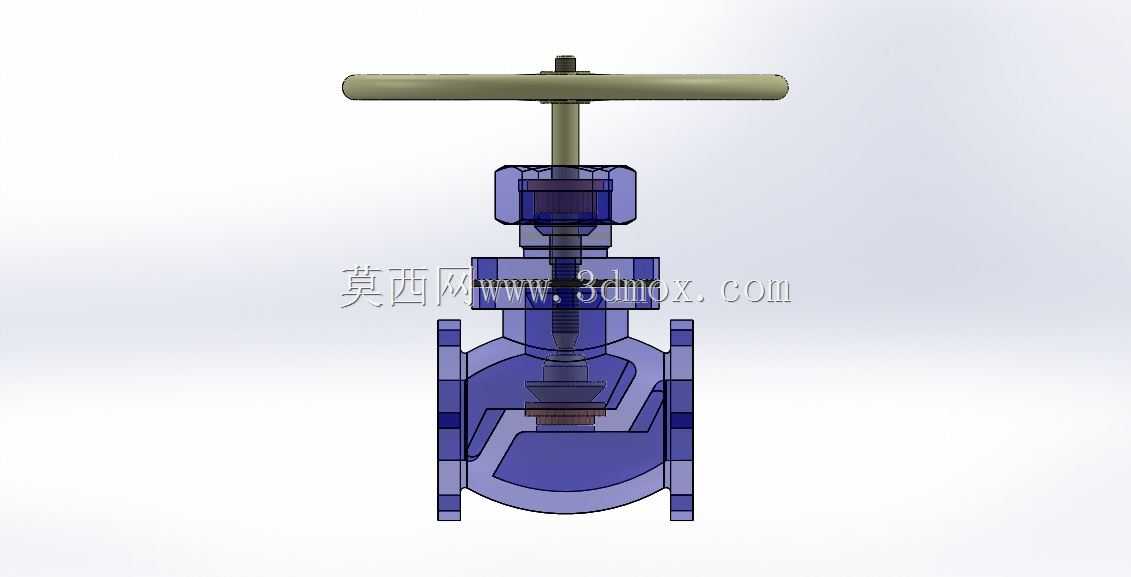

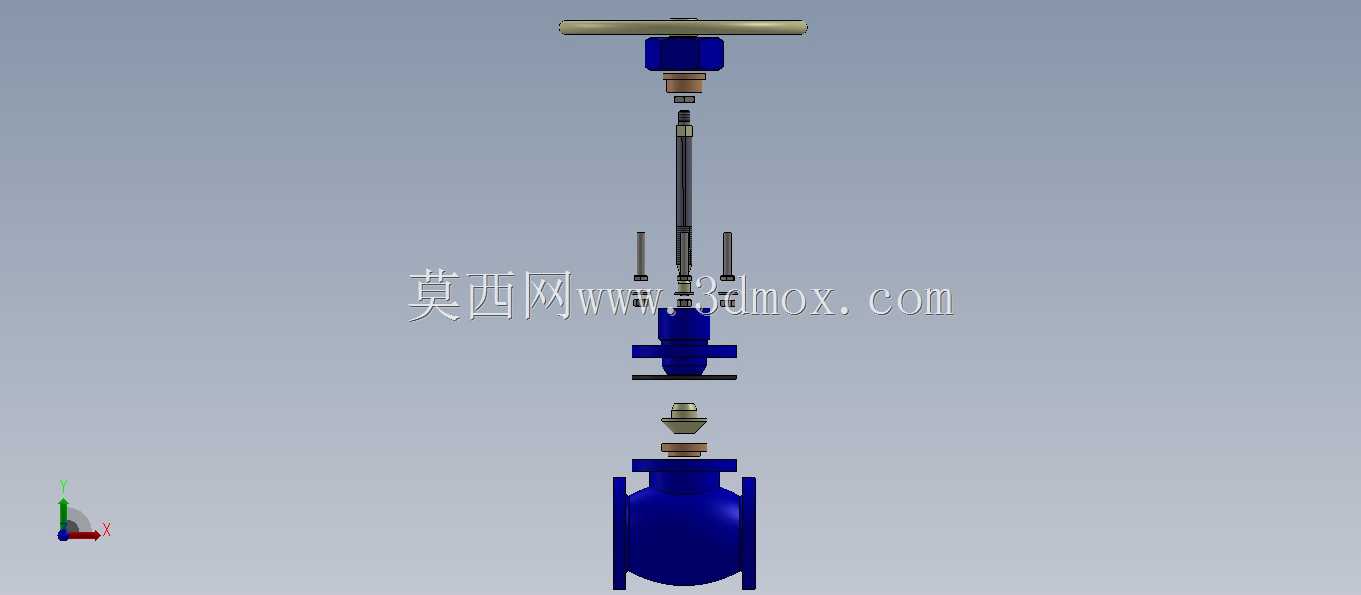

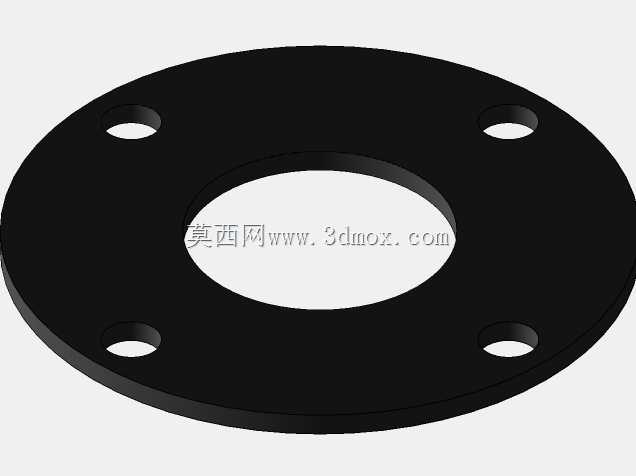

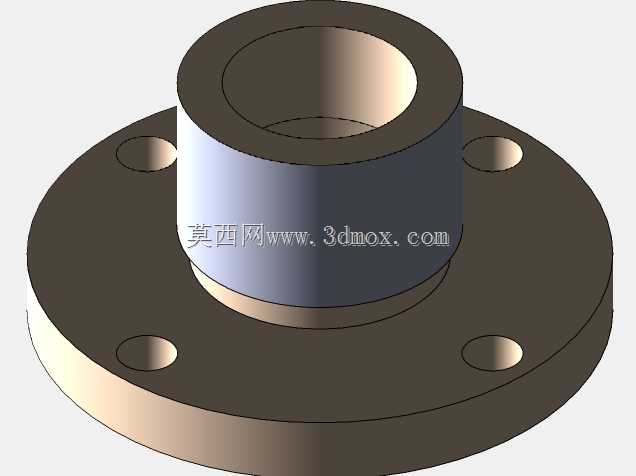

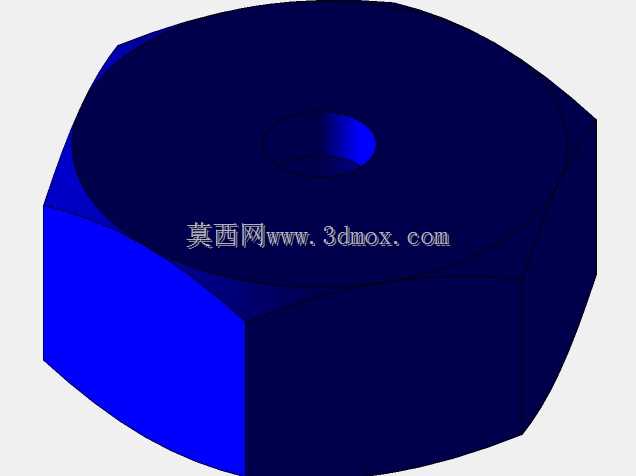

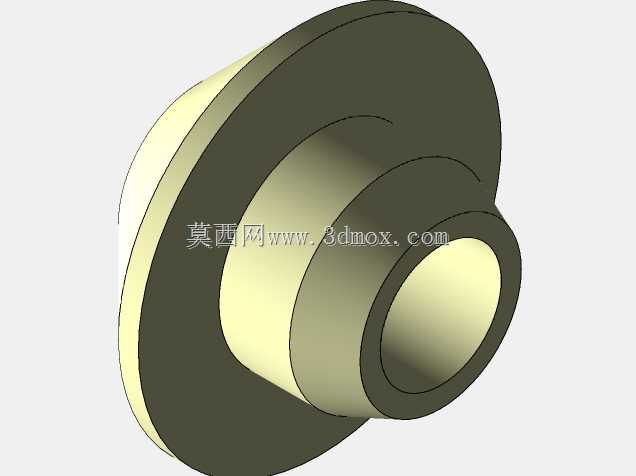

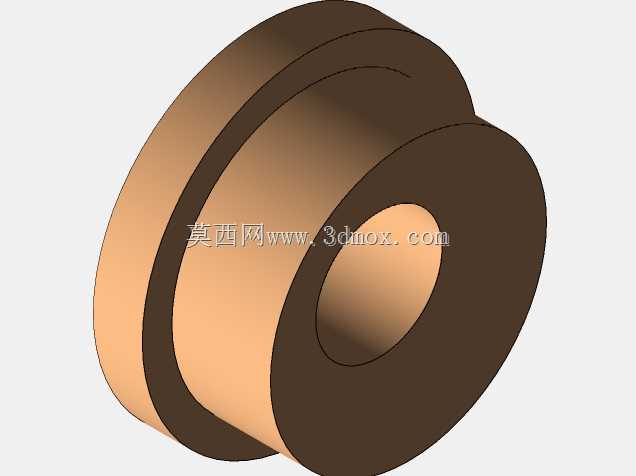

　　便于现场巡检时快速识别阀门工作状态。阀体与阀盖之间采用螺栓紧固连接，中间加装密封垫片实现中腔密封，阀盖内部设置填料函结构，通过填料压盖压紧柔性填料实现阀杆与阀盖之间的动密封，防止管路内流体沿阀杆间隙泄漏，填料压盖采用两侧螺栓对称紧固结构，可在阀门长期使用出现填料泄漏时，在线对称拧紧压盖螺栓补偿填料的压缩量，无需停机拆解阀门即可完成密封维护，大幅降低运维成本。阀瓣与阀杆采用活动连接结构，阀瓣可在阀杆下端做小角度摆动，在阀门关闭过程中能自动适配阀座密封面的角度，补偿阀杆与阀座的同轴度误差，保证密封面完全贴合，避免因加工或装配同轴度偏差导致的密封泄漏问题。从安装边界来看，阀门的整体高度包含手轮全开状态下的最大伸出高度，

　　两侧法兰端面的间距为阀门的结构长度，安装时需在管路中预留对应长度的安装空间，同时手轮上方需预留足够的操作空间，保证操作人员能完整转动手轮完成全行程启闭，手轮操作侧不得紧贴墙面或其他设备，避免操作空间不足导致无法正常启闭。在实际选型应用中，这类截止阀适合输送水、蒸汽、油品等无固体颗粒的流体介质，不适用于含大量固体杂质的流体工况，防止杂质卡滞阀瓣或划伤密封面导致密封失效；管路安装时需注意阀体上标注的流向箭头，保证流体方向与阀体标识一致，若反向安装会导致阀门关闭时阀瓣上方承受流体压力，大幅增加启闭扭矩，同时会加速密封面的冲蚀磨损。建模过程中对各部件的配合公差做了对应预留，阀杆与阀盖导向套之间采用间隙配合，保证阀杆升降动作顺畅无卡滞，手轮轮毂与阀杆顶端的方榫配合采用过渡配合，保证扭矩传递可靠同时方便拆装维护，法兰密封面、阀瓣密封面、阀座密封面的表面粗糙度均按密封要求做了对应设计，保证装配后密封性能达标。
