带轴座双安装孔异形传动摇臂结构

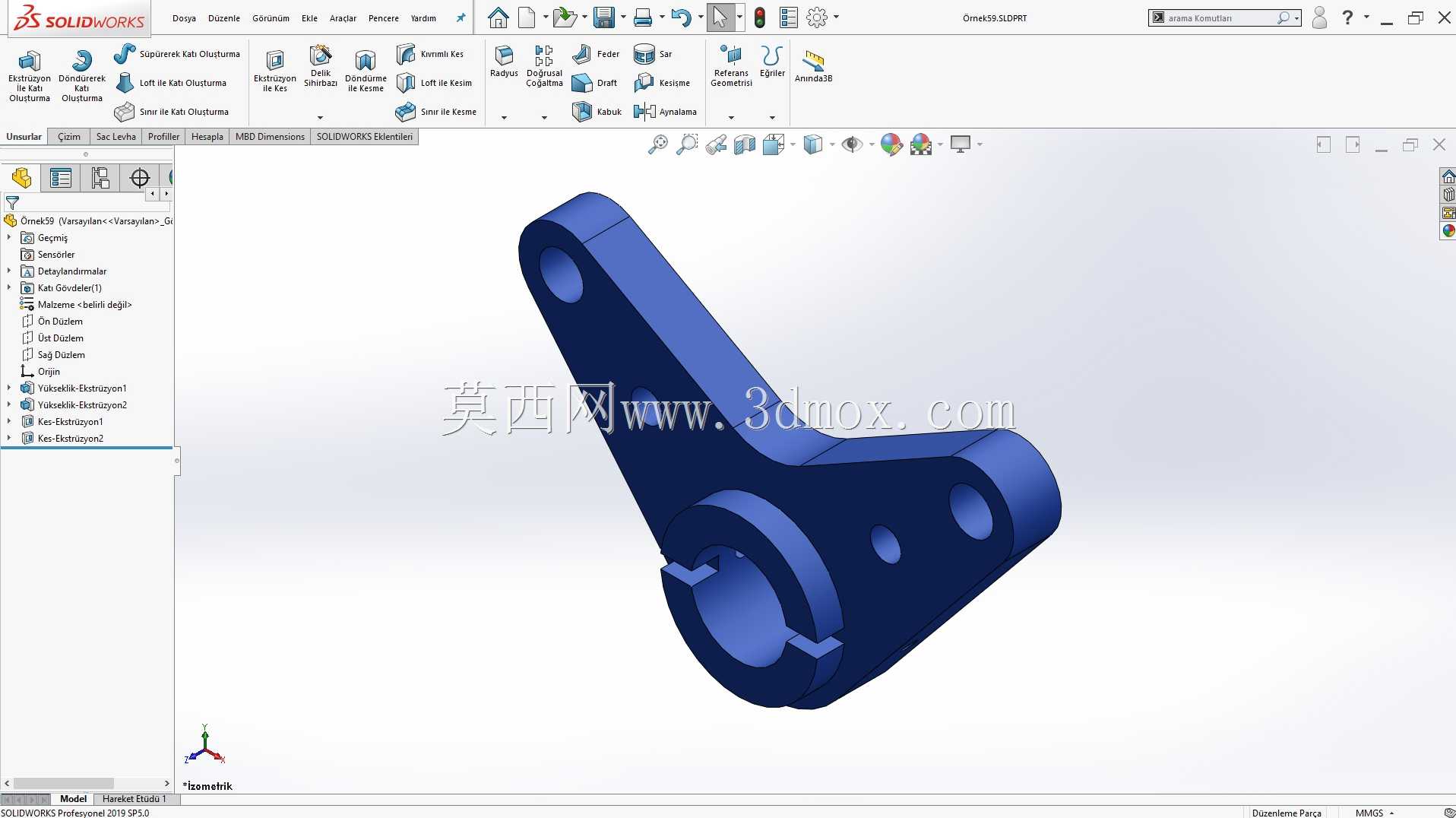

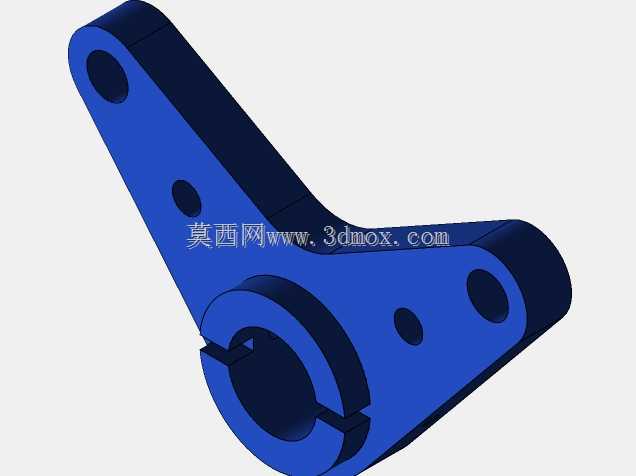

　　这类带一体式轴座的异形摇臂，常见于中小载荷的间歇传动工位，在轻工包装线的料仓拨料机构、小型输送线的挡料摆杆驱动、纺织机械的导纱杆摆幅调节结构中都能见到同类型结构的应用，核心作用是把转轴的回转扭矩转化为特定角度范围内的往复摆动力，带动末端执行件完成预设轨迹的动作。从结构细节来看，主体采用一体化铸钢或铝合金铣削成型的设计思路，根部的带卡槽轴孔是核心安装基准，孔内的对称卡槽用于和转轴端部的平键或卡销配合，避免传动过程中轴与孔之间出现相对打滑，轴孔的轴向长度经过匹配计算，既保证和转轴的配合接触面积足够分散接触应力，又不会过长增加不必要的转动惯量。摇臂的臂身采用非等截面的异形设计，从根部轴座位置向两个末端安装位平滑过渡，

　　靠近轴座的位置截面厚度更大，用来承受扭矩传递过程中最大的弯曲应力，向末端延伸过程中截面逐步收窄，在保证结构强度足够的前提下尽可能降低整体重量，减少转动过程中的惯性冲击。臂身上分布的三个通孔各有作用，其中长端臂身的大尺寸通孔用于铰接末端的连杆或者执行件，孔位的中心距经过严格的尺寸链核算，决定了摆臂摆动时末端的行程范围；短端臂身的两个小孔，一个用于铰接复位拉簧的挂座，另一个用于安装硬限位缓冲块，避免摆臂摆动到极限位置时出现刚性碰撞。从安装边界来看，这类摇臂的轴孔需要和对应直径的转轴采用H7/k6的过渡配合，安装时轴端需要预留对应卡簧槽的位置，保证轴向定位可靠，摆臂摆动的平面范围内需要预留足够的避让空间，避免臂身转动时和周边的机架、

　　护罩或者其他传动件发生干涉。设计这类摇臂结构时，首先要根据驱动端的输出扭矩、末端需要的摆角和推拉力核算臂身的截面尺寸和孔位中心距，扭矩传递路径上的圆角过渡不能省略，避免应力集中导致臂身在交变载荷下出现疲劳断裂，轴孔位置的卡槽深度要和选用的标准键尺寸匹配，不能过浅导致键连接失效，也不能过深削弱轴孔位置的结构强度。实际装配调试时，要先确认摇臂的初始安装角度，保证摆动到两个极限位置时，末端执行件的位置都符合工位动作要求，铰接位置的销轴需要加装润滑脂嘴，定期补充润滑减少铰接副的磨损，复位拉簧的预紧力要调整到合适范围，既要保证摇臂回位顺畅，又不能因为预紧力过大增加驱动端的负载。这类摇臂和分体式的焊接摇臂相比，一体化结构的传动刚性更好，

　　没有焊接变形带来的孔位精度误差，后期维护时只需要更换铰接位置的耐磨衬套即可，不需要整体更换结构件，在中小载荷的往复摆动工位上，这种结构的可靠性和维护便捷性都有明显优势。建模过程中需要重点关注各个孔位的同轴度、臂身的对称度公差，轴孔和各个安装孔的中心距公差要控制在±0.02mm范围内，避免装配时出现连杆卡滞、摆幅不足的问题，臂身的所有棱边都做了R1左右的倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能减少应力集中点，提升零件的疲劳寿命。
