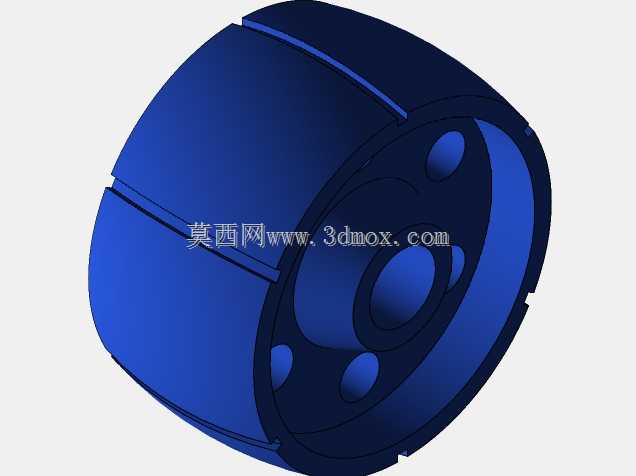

这款滚轮结构在轻工输送、小型物料转运设备中应用十分广泛,常见于电子组装线的工装板输送段、小型仓储分拣设备的从动轮组、包装机械的进料牵引工位,区别于重型输送用的钢制滚轮,该款轮体采用外圈包覆非金属耐磨层的结构,在输送表面易刮花的工件、或者需要增大接触摩擦力避免打滑的工况下,能有效降低工件表面碰划伤概率,同时减少传动过程中的打滑丢转问题。从结构设计逻辑来看,轮体主体采用回转体对称布局,中心设置阶梯式安装轴孔,能够适配不同直径的固定转轴,轴孔周边均匀分布的圆形减重孔,并非随意开设,每处孔位都经过受力校核,在保证轮体径向抗挤压强度、周向抗扭刚度满足使用要求的前提下,尽可能削减轮体自身重量,降低转动惯量,让设备启停阶段的轮体响应更迅速,
同时减少长期运转过程中的无用能耗。轮体外圈设置有周向分布的轴向开槽,这些槽道一方面是为了包覆外层耐磨材料时,增加非金属层与金属基体的结合面积,避免高速运转或者负载突变时外层材料与基体发生脱层滑移,另一方面槽道也能在轮体接触输送面时,容纳接触面残留的细小粉尘、碎屑,避免硬质颗粒被挤压在轮面与输送面之间,造成轮面局部硌伤或者输送轨迹偏移。从安装边界来看,轮体的轴向宽度经过适配常规输送线的型材安装间距设计,安装时不需要额外对安装支架进行裁切修改,中心轴孔的公差配合选用基孔制间隙配合,能够兼容常规的冷拔圆轴作为转轴,不需要额外对轴面进行高精度磨削加工,降低配套加工成本。轮体的金属基体边缘均做了倒圆角处理,避免安装过程中尖锐棱边划伤操作人员,

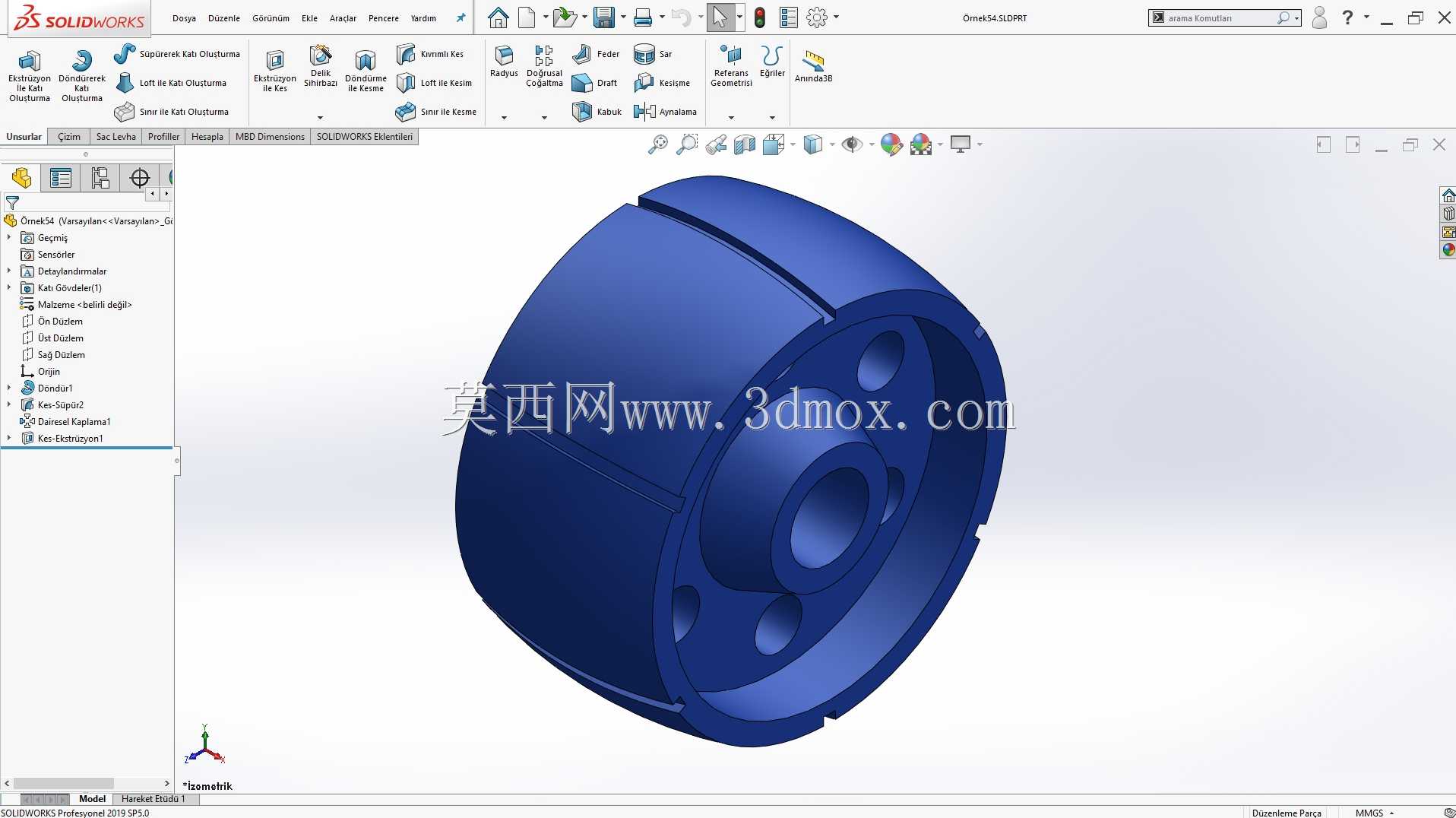

同时也能减少应力集中,避免轮体在长期交变载荷作用下从边缘位置萌生疲劳裂纹。在实际选型应用时,需要注意该款滚轮的适用负载范围,由于采用了减重孔设计,其单轮额定静载荷要低于同尺寸的实心钢制滚轮,更适合轻载高速的输送场景,不适合重型工件的长距离输送。轮体的包覆层厚度经过优化,既保证了足够的缓冲变形量,吸收输送过程中的小幅振动,又不会因为包覆层过厚导致运转过程中轮体径向跳动量过大,影响输送定位精度。在三维建模过程中,回转体主体采用旋转凸台特征生成,减重孔采用圆周阵列特征完成,外圈开槽同样采用轴向切除后阵列的方式实现,所有特征均采用全参数化驱动,后续如果需要适配不同的安装轴径、调整轮体直径或者宽度,只需要修改对应草图参数即可快速完成变体设计,
不需要重新绘制整体结构,能够大幅缩短同系列滚轮的设计迭代周期。建模过程中对所有配合面的尺寸公差做了预设标注,导出工程图时可以直接调用对应公差值,减少后续出图的重复工作量,同时轮体的所有棱边倒角、圆角特征都做了单独特征分组,方便后续根据不同的加工工艺要求调整倒角角度或者圆角半径,适配不同的加工设备精度要求。
