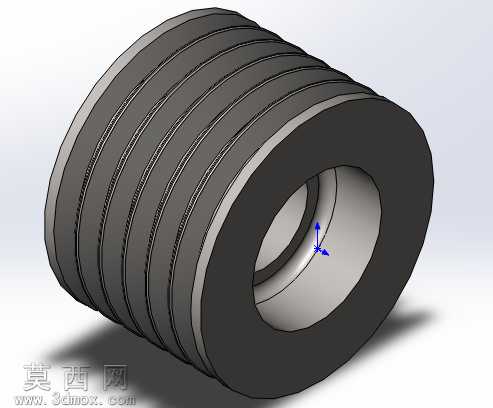

55kW电机配套多槽传动皮带轮结构设计

本模型为适配55kW功率电机的多楔带传动皮带轮，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循带轮传动的设计规范，先以旋转凸台特征生成带轮的基础轮坯轮廓，精准控制轮体的内外径尺寸、轮毂厚度与轮缘宽度，确保轮体整体刚度满足大功率传动的载荷要求。针对多槽传动的结构特点，通过扫描切除特征逐一生成均匀分布的带槽结构，每个带槽的楔角、槽深、槽间距均匹配对应规格传动带的尺寸标准，保证传动过程中带与槽的贴合面积充足，避免传动打滑、偏磨等问题，同时对槽边做微小圆角过渡处理，减少应力集中对轮体结构的损伤。轮毂部分采用阶梯孔设计，适配电机输出轴的安装定位需求，孔内预留键槽安装位置，确保带轮与电机轴的周向固定可靠，可传递额定工况下的最大扭矩。材质设定上，轮体主体选用灰铸铁材质，赋予模型对应的铸铁哑光深灰材质表现，轮毂内孔与端面做机加工质感处理，呈现金属切削后的亮面金属质感，区分加工面与非加工面的视觉差异。渲染阶段采用柔和的环境光搭配定向补光，清晰展现带槽的分层结构与轮体的立体感，通过阴影效果强化轮体的厚重感，还原真实工业零件的视觉特质。设计过程中充分考虑大功率传动的动平衡要求，轮体各部分质量分布均匀，多槽结构可同时承载多根传动带的载荷，有效分散单根带的受力，提升传动系统的整体承载能力与运行稳定性，适配工业场景下大功率电机的动力传输需求，轮体的各部分尺寸比例经过反复校核，既满足结构强度要求，又控制整体重量，避免不必要的材料浪费。
