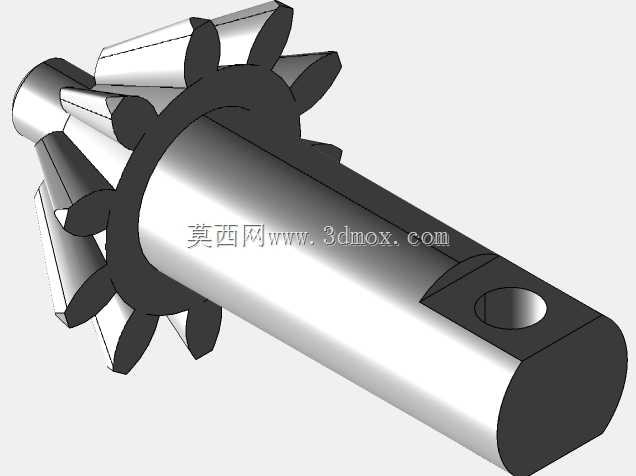

带径向安装孔的锥齿轮传动轴结构

项目分类:齿轮 发布时间:2023-08-16 ID:706834
  • 带径向安装孔的锥齿轮传动轴结构

  在中小功率传动系统的布局中,这类带锥齿结构的齿轮轴往往承担着交错轴动力换向传递的核心作用,常见于小型变速箱、手动工具传动端、轻工设备进给机构这类需要在紧凑空间内改变动力传输方向的场景。不同于分体式齿轮与轴的装配结构,该零件采用齿轴一体的设计思路,从根源上避免了齿轮与轴配合时的键连接间隙、装配偏心问题,在转速波动、频繁正反转的工况下能保持更稳定的传动精度,也减少了装配环节的公差累积。从结构细节来看,轴身一端直接加工出锥齿轮齿形,齿部的模数、压力角参数匹配对应啮合的从动锥齿轮,齿向的修形量在建模阶段就预留了实际运转时的热变形补偿空间,避免重载下齿端出现应力集中导致的崩齿问题。轴身的光轴段作为装配定位基准,

  直径公差严格按照基孔制配合要求设定,对应安装位置的轴承内圈可以直接压装,不需要额外加工定位轴肩的过渡圆角也做了圆弧处理,减少淬火后的应力集中风险。轴端加工的径向通孔是为了穿装开口销或者锁紧销,用于限制轴上装配零件的轴向窜动,在有冲击载荷的工况下,这种机械锁紧方式比单纯的轴端挡圈可靠性更高,不会因为振动出现松脱。设计这类齿轴结构时,首先要确认的是安装边界的空间限制,锥齿轮的分度圆直径不能超出箱体内部的预留空间,否则会和箱体内壁发生干涉,轴身的各段长度需要匹配轴承、隔套、密封件的安装尺寸,径向孔的位置要避开轴承的安装区域,防止削弱轴的抗弯截面强度。建模过程中齿部的渐开线齿形需要严格按照啮合方程生成,不能用近似圆弧替代,

  否则实际加工出来的零件啮合时会出现卡滞、异响的问题,轴身的退刀槽、越程槽尺寸要对应加工刀具的参数,避免出现加工无法到位的情况。在实际选型应用时,需要先核算轴的扭转强度,根据传递的额定扭矩、转速确认轴的最小直径,锥齿轮的齿面接触强度、齿根弯曲强度也要匹配对应的载荷等级,径向孔的直径不能超过轴径的五分之一,否则会大幅降低轴的抗扭、抗弯能力,容易在孔的位置出现断裂。这类一体齿轴的加工通常采用棒料毛坯,经过车削加工外形后,用专用锥齿轮铣刀或者滚齿设备加工齿形,后续经过热处理提升齿面硬度,最后磨削轴身的配合面保证尺寸精度,相比分体式装配结构,虽然加工难度略有提升,但整体的传动刚性、运转稳定性都更优,适合对传动精度要求较高、安装空间紧凑的动力传输场景,在小型农机传动箱、手持电动工具、自动化设备的换向传动单元中都有广泛应用。
