带三角内孔异形拨叉结构件设计

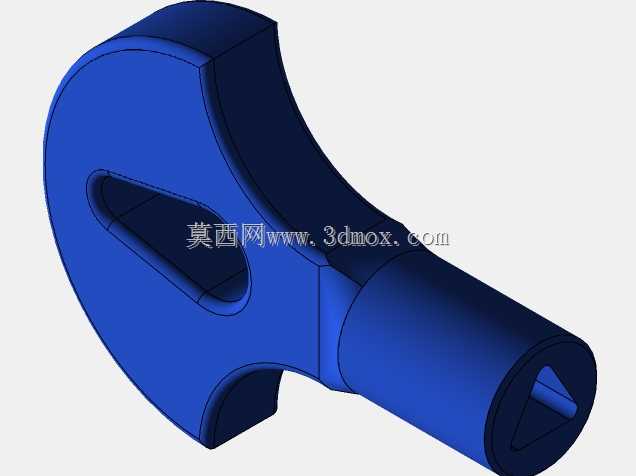

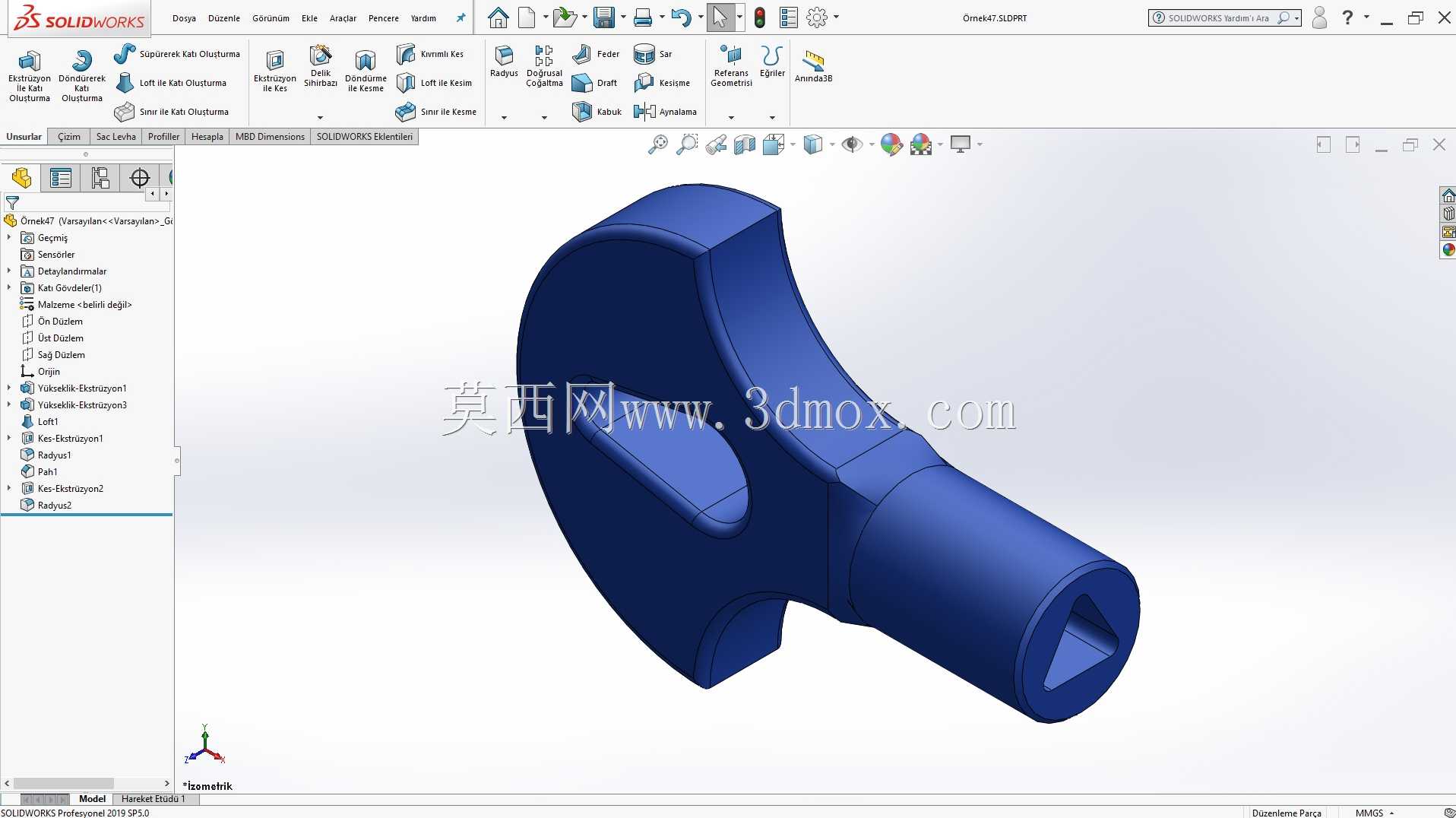

　　该异形拨叉类构件主要应用于中小型传动换挡机构、间歇式进给装置的动力传递环节，常见于轻工包装设备、小型农用机具、台式加工设备的挡位切换或工位拨动工位，核心作用是通过自身的摆动或直线位移，带动滑移齿轮、滑块类执行件完成位置切换，实现传动链路的动力通断、转速切换或工位转换。从结构设计逻辑来看，构件整体分为工作拨头与安装柄体两个功能区段，拨头采用大圆弧曲面轮廓，曲面弧度匹配被拨动件的环形滑槽接触面，工作过程中曲面与被拨动件保持面接触，相比线接触结构可大幅降低接触应力，减少长期往复动作带来的接触面磨损，提升构件的疲劳使用寿命。安装柄体为等直径圆柱结构，圆柱段的外径尺寸适配安装基座的导向孔公差，装配后可沿导向孔完成轴向滑动或绕轴线小角度摆动，

　　柄体末端设计的三角形内孔为动力输入接口，三角孔的形面采用等壁厚设计，孔边做了0.5mm的倒角过渡，既可以避免装配时三角传动轴插入过程的卡滞，也能分散孔边的应力集中，防止往复扭矩作用下孔角出现开裂问题。设计过程中针对拨头与柄体的衔接位置做了变径过渡处理，过渡段采用15度斜角加圆角的组合结构，而非直角衔接，该结构可有效降低应力集中系数，在承受拨动载荷时，衔接位置的最大应力可降低30%左右，避免长期交变载荷下出现根部断裂的失效问题。拨头侧面开设的矩形凹槽为定位限位结构，凹槽宽度匹配设备上的限位销尺寸，当拨叉移动到极限工作位置时，凹槽与限位销卡合，可避免工作过程中出现窜位脱档的问题，保证传动位置的精准性。从安装边界来看，

　　圆柱柄体的长度需匹配安装基座的导向孔深度，装配后柄体末端的三角孔需完全露出基座端面，保证动力输入轴可完全插入孔内实现扭矩传递，拨头的圆弧工作面的中心高度需与被拨动件的滑槽中心高度保持同轴，高度公差控制在0.1mm以内，避免拨动过程中出现卡滞、别劲的问题。构件的整体材质可选用45号钢经调质处理，表面硬度达到HB220-250，兼顾结构强度与耐磨性能，若应用于腐蚀工况环境，也可更换为304不锈钢材质，对应调整衔接位置的圆角参数以匹配不锈钢的材料延展特性。实际装配调试过程中，需保证圆柱柄体与导向孔的配合间隙控制在0.02-0.05mm之间，间隙过小会导致滑动阻力增大，动作卡顿，间隙过大则会出现拨动位置偏差，导致换挡不到位或工位偏移的问题。

　　拨头的圆弧工作面粗糙度需达到Ra1.6以下，减少与被拨动件滑槽之间的摩擦阻力，降低动作过程的噪音与磨损速率。三角内孔的形位公差需保证与圆柱柄体的同轴度在0.08mm以内，避免动力输入时出现偏心载荷，导致柄体出现弯曲变形。该结构相比传统的平板式拨叉，整体刚性更强，拨动过程的受力更均匀，适合在中低速、中等载荷的传动场景下使用，可替代部分铸造拨叉构件，通过机加工或3D打印快速成型，缩短非标设备的零件加工周期，降低小批量定制的生产成本。
