带法兰安装座的铰接式管夹支座结构

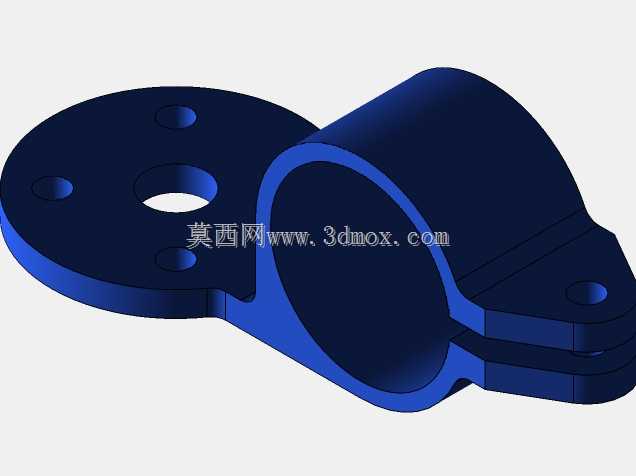

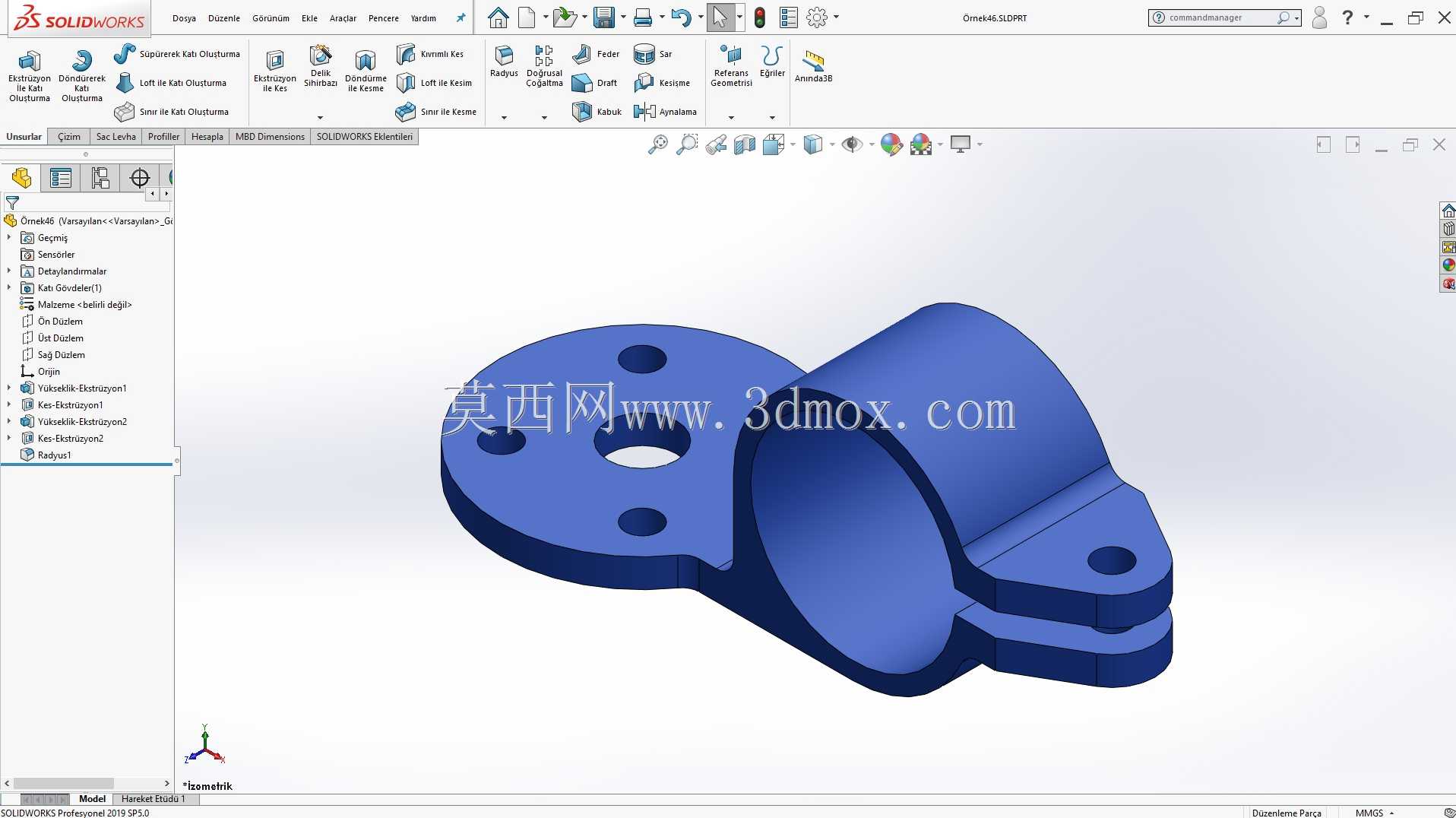

　　日常做非标设备管路排布的时候，最常碰到的痛点就是硬管对接后需要预留小角度摆动余量，同时还要保证安装基准的刚性，这款带法兰安装面的铰接管夹支座，就是针对这类场景做的结构设计。先看安装边界部分，左侧的三孔法兰盘是整个零件的固定基准，三个安装孔呈120度均布在法兰盘面上，中心预留了一个同轴的通孔，这个孔不是走介质的流道，是给穿过支座的杆件做轴向定位用的，法兰盘的厚度做了加厚处理，避免螺栓锁紧的时候盘面发生翘曲，安装面做了铣平处理，平面度控制在0.05mm以内，和安装机架贴合的时候不会出现间隙，锁紧后不会因为设备运行的振动出现松动偏移。

　　右侧的筒状夹体是核心的功能部分，筒体内壁是光滑的圆柱面，用来穿装需要固定的圆管或者导向杆，夹体的开口侧做了双凸耳的铰接结构，两个凸耳上预留了同轴的销孔，穿装销轴或者锁紧螺栓之后，可以通过收紧凸耳的间隙来抱紧内部的管件，不需要额外焊接或者粘接，拆装调整的时候只需要松开锁紧件就能转动管件调整角度，调整到位后锁紧即可，这种结构比传统的焊接式管架灵活很多，尤其是在设备调试阶段，管路走向需要反复微调的场景下，能省掉大量拆焊返工的工作量。

　　很多人做这类夹座的时候容易忽略应力集中的问题，这款结构在法兰盘和筒状夹体的衔接位置做了大圆弧过渡，没有直角突变的结构，设备运行过程中如果管件受到径向的冲击力，应力会顺着圆弧面分散到整个法兰基座上，不会在衔接位置出现应力断裂的情况。夹体上的双凸耳结构，厚度和筒壁厚度保持一致，销孔的位置做了沉台处理，销轴安装后端面不会突出凸耳表面，避免和周边的其他零部件发生运动干涉。

　　从实际应用场景来说，这类结构常用在自动化生产线的导向杆支撑、气动管路的固定支架、输送设备的挡料杆安装座、小型工装的铰接支座等位置，相比标准的管式管夹，它自带一体式的安装法兰，不需要额外搭配焊接安装板，零件集成度更高，安装的时候只需要在机架上打三个对应的螺纹孔，用内六角螺栓就能直接固定，不需要做焊接作业，对于铝型材机架或者不锈钢板面的设备来说，不会破坏机架表面的防腐层，后期维护拆卸也更方便。

　　尺寸设计上，筒体内径和常用的标准圆管外径做了适配，法兰盘的外径比筒体外径大出近一倍，保证安装后的支撑稳定性，即使管件受到侧向的推力，法兰盘的三个固定点也能提供足够的抗倾覆力矩，不会出现支座歪斜的情况。夹体的轴向长度做了合理控制，既保证和管件有足够的抱紧接触面积，避免锁紧后管件出现打滑转动，又不会因为长度过大占用过多的安装空间，在空间紧凑的设备内部也能顺利布置。另外法兰中心的通孔和筒体内腔是同轴设计的，如果需要穿装通长的杆件，整个支座可以作为滑动支撑座使用，杆件穿过法兰中心孔和筒体内腔，双凸耳松开的时候杆件可以轴向滑动调整位置，锁紧之后就能固定在指定位置，实现一物多用，不需要单独设计滑动导向座，能减少非标设计的零件种类，降低加工和物料管理的成本。

　　做这类结构的三维建模的时候，要特别注意几个公差配合的位置：筒体内径和管件的配合选间隙配合，间隙控制在0.1-0.2mm之间，方便管件顺利穿装，锁紧后靠筒壁的弹性变形抱紧管件；凸耳上的销孔同轴度要控制在0.03mm以内，不然锁紧螺栓穿装的时候会出现卡滞，收紧的时候夹体的受力不均匀，会出现一侧抱紧一侧有间隙的情况；法兰安装面和筒体内孔的垂直度要控制在0.05mm以内，保证安装后管件的轴线和安装基准面垂直，不会出现管路偏斜的问题。很多新手做这类结构的时候会把夹体的开口缝隙做的过小，导致锁紧的时候变形量不够，抱不紧管件，这款结构的开口缝隙预留了足够的收紧量，即使管件外径有轻微的上偏差，也能通过收紧开口实现可靠抱紧，不会出现锁不紧的情况。
