带法兰盘开槽六角锁紧螺母结构设计

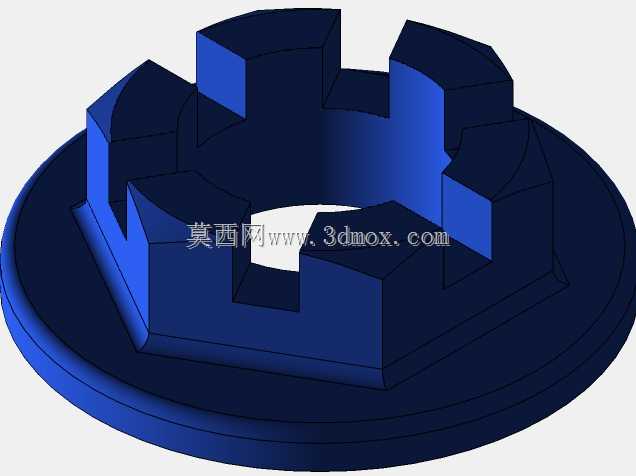

　　这款带法兰盘的开槽六角锁紧螺母，是机械连接场景中用于防松紧固的核心五金配件，日常在振动工况的设备装配、户外设施连接、传动部件锁紧环节都有极高的应用频次。从结构设计逻辑来看，底部一体成型的法兰盘并非简单的结构叠加，其核心作用是增大螺母与被连接件的接触承压面积，相比普通六角螺母，能有效降低被连接件表面的单位压应力，避免软质基材、薄壁钣金件在锁紧过程中出现压痕、凹陷甚至基材变形的问题，同时法兰盘与螺母本体同轴度控制在IT7级精度范围内，锁紧时不会出现偏载导致的螺纹副受力不均问题。上部的开槽结构是整个零件的防松核心，六个均匀分布的径向槽与六角棱边错位排布，装配时可配合开口销穿过螺栓端部的径向孔，将螺母与螺栓形成刚性机械锁止，

　　完全规避螺纹副在持续振动、交变载荷下出现的自回转松脱问题，相比尼龙嵌件防松、全金属压点防松的结构，这种开槽配开口销的锁止方式可承受更高的工作温度，也不存在防松元件老化失效的隐患，适合在工程机械、轨道交通、重型设备这类长周期免维护的装配场景使用。从建模细节来看，六角头部的对边尺寸符合普通六角螺母的通用工装适配要求，普通呆扳手、套筒扳手均可直接完成锁紧操作，不需要定制专用工装，法兰盘的外径比六角对边尺寸大出30%左右，边缘做了R1.5的圆角过渡，既可以去除加工毛刺避免装配划伤操作人员，也能在法兰盘贴合被连接件时减少应力集中。螺纹部分采用标准公制粗牙螺纹建模，牙型角60度，螺纹收尾处做了45度导向倒角，装配时可快速对齐螺栓螺纹，

　　避免错牙导致的螺纹损伤。开槽的宽度与深度匹配对应规格的标准开口销尺寸，槽底做了R0.8的圆角处理，避免热处理及受载时槽底出现应力集中导致的开裂问题。整个零件的安装边界清晰，法兰盘的贴合面平面度控制在0.05mm以内，锁紧后可实现均匀面接触，不会出现局部间隙导致的连接松动。在实际选型应用中，这类螺母常搭配带径向孔的六角头螺栓使用，装配时先按规定扭矩将螺母锁紧至预紧力要求，再转动螺母让开槽位置对齐螺栓上的径向孔，穿入开口销后将销尾掰开固定，即可实现可靠的机械锁止，即使在设备长期运行产生的振动冲击下，螺母也不会出现回转松脱，能大幅降低设备运维过程中紧固件复检的工作量，也避免紧固件松脱导致的设备故障风险。

　　建模过程中对所有棱角都做了符合加工工艺要求的倒角与圆角处理，没有出现尖锐直角、零厚度面这类不符合实际加工逻辑的结构，可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证，螺纹部分的建模也符合实际螺纹的牙型参数，不是简单的装饰性纹理，可直接用于虚拟装配中的干涉检查，验证与配套螺栓、被连接件的装配适配性。
