C型带安装耳铰接式机械连接支座

　　这类C型带侧置安装耳的铰接支座，在轻工自动化输送线、小型工装夹具、仓储分拣设备的侧挂机构里应用十分普遍，核心作用是为摆臂、连杆、压头这类需要绕固定轴做小角度摆动的构件提供刚性安装基准，同时抵消摆动过程中产生的径向与轴向载荷，避免运动构件出现窜动、卡滞的问题。从结构设计逻辑来看，主体采用C型开口的一体式构型，而非分体拼接结构，主要是为了减少装配累计误差，同时提升整体抗扭刚度——毕竟这类支座往往要承受摆臂末端带来的偏载，一体式铣削成型的结构比分体螺栓连接的结构抗疲劳性能高30%以上，长期往复摆动下不会出现连接螺栓松动的问题。

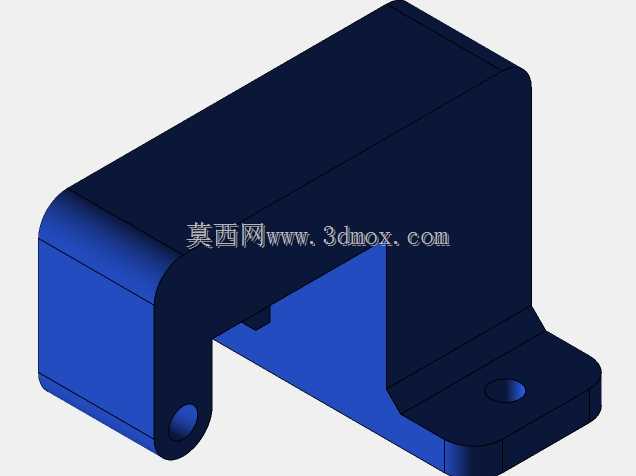

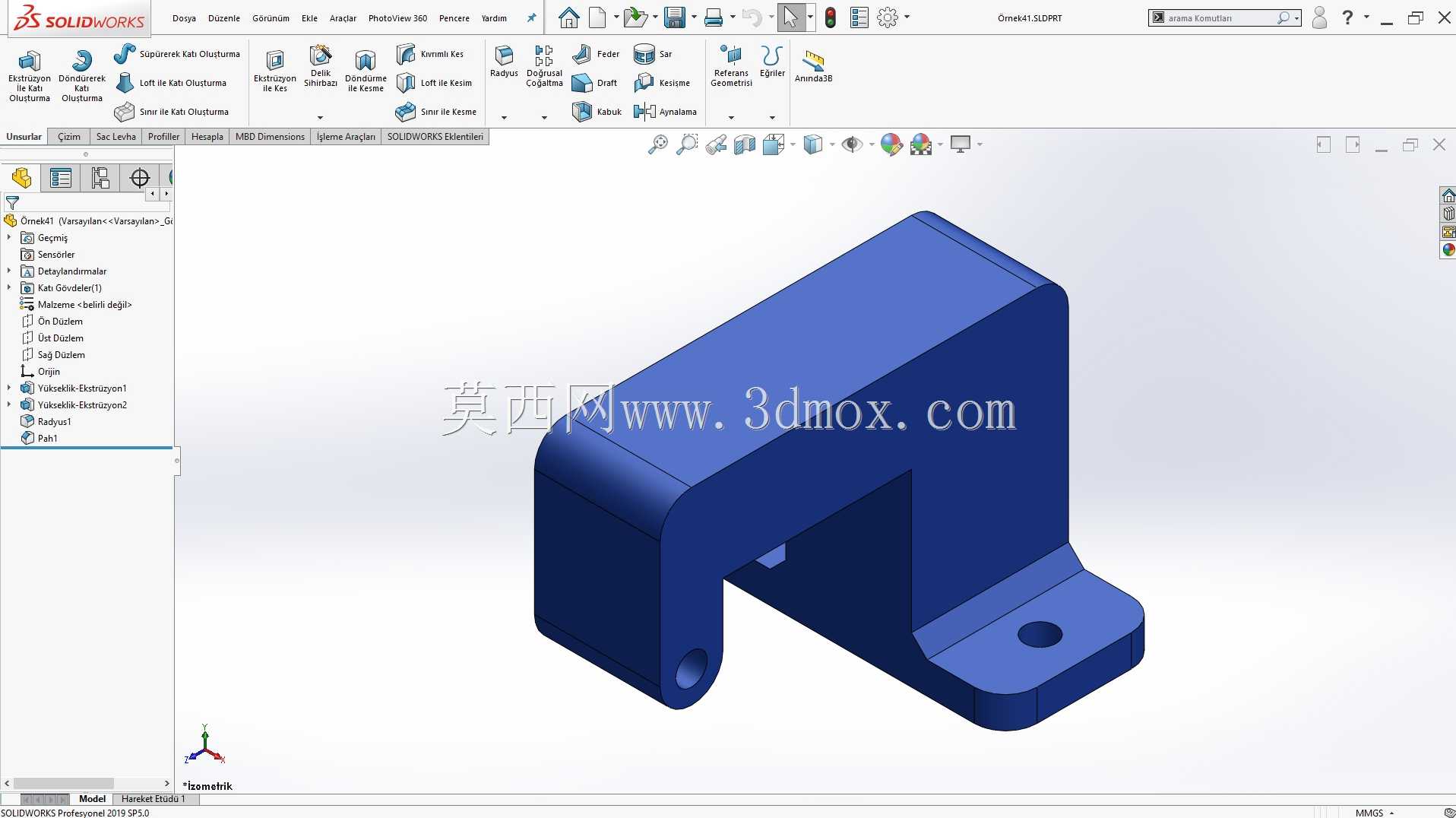

　　支座的两个安装耳分别布置在C型主体的两个自由端，耳孔为同轴设计，加工时需要一次装夹完成两孔的镗削工序，保证同轴度公差控制在0.02mm以内，否则穿入铰接销轴后会出现别劲的情况，直接影响摆动构件的运动顺滑度，甚至会造成销轴的异常磨损。侧置的安装底板与C型主体为一体化过渡，转角处采用了大圆角过渡设计，避免应力集中——很多新手设计这类支座时容易在转角处做直角处理，实际受载时直角位置的应力会是其他区域的4-6倍，长期交变载荷下很容易出现开裂，大圆角的设计能有效分散应力，提升构件的使用寿命。安装底板上设置了单个沉头安装孔，孔位的中心到C型主体内侧壁的距离经过严格核算，既保证安装螺栓有足够的操作空间，不会出现扳手无法伸入的问题，也能让支座安装后C型开口的内侧空间完全避让摆动构件的运动包络，不会出现运动干涉。

　　从安装边界来看，这类支座的整体高度通常控制在80-120mm区间，C型开口的宽度根据适配的摆臂厚度调整，常规适配10-20mm厚度的摆臂构件，耳孔的直径根据承载需求匹配，轻载场景下常用8mm、10mm的销轴，中载场景可以适配12mm、16mm的销轴。安装时需要注意，安装底板的贴合面必须与安装基准面完全贴合，不能有焊渣、凸点等异物，否则锁紧螺栓后会造成支座主体倾斜，直接导致两耳孔的轴线出现偏斜，后续铰接的构件运动时会产生额外的阻力。另外，耳孔的内壁通常需要做表面硬化处理，或者镶嵌铜套、自润滑轴承，因为铰接位置是长期摩擦的部位，普通钢材的耐磨性能不足，长期使用后孔壁会出现椭圆化磨损，导致摆动间隙变大，影响机构的定位精度，镶嵌自润滑衬套后可以大幅降低维护频率，无需定期加注润滑脂也能保证长期稳定运行。

　　在实际选型应用时，需要先核算摆动构件的最大摆角，确认摆臂在两个极限位置都不会与C型支座的内侧壁发生碰撞，同时要核算支座的承载能力，根据摆臂的长度、末端负载计算铰接点的径向载荷，确保支座的壁厚满足强度要求，避免受载后出现C型开口张开变形的问题。这类支座的材料通常选用45号钢或者6061铝合金，重载场景下用45号钢做调质处理，轻载且有减重需求的场景下用铝合金做硬质氧化处理，兼顾强度与轻量化需求。设计建模时需要注意，C型主体的内侧要预留足够的避让空间，除了摆臂本身的厚度，还要预留出衬套、卡簧这些铰接附件的安装空间，避免装配时出现零件无法装入的问题。另外，安装底板的沉头孔深度要匹配所选螺栓的沉头高度，保证螺栓锁紧后沉头不会高出底板表面，否则会导致支座安装不平稳。
