带法兰安装座90度弯式管路连接件

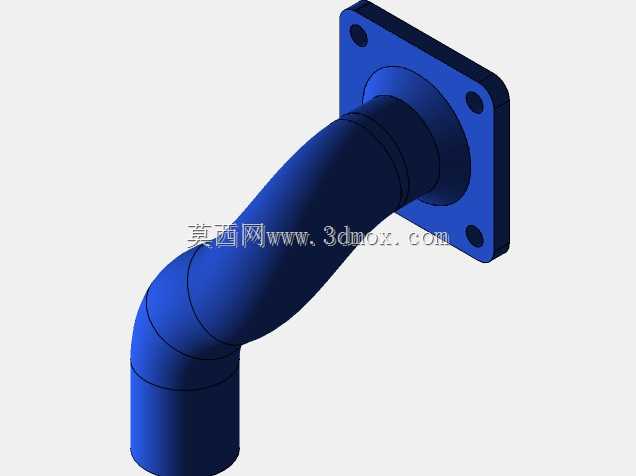

　　这款弯式管路连接件主要应用在工业流体输送系统的管路转向接驳场景，常见于液压泵站、气动控制回路、工业冷却循环系统、给排水管路布局中需要改变管路走向的安装位置，可实现垂直方向与水平方向管路的刚性连接，相比软管接驳具备更高的承压能力与结构稳定性，适合固定工位的长期管路布设。从结构设计来看，该连接件采用一体化弯管结构，弯曲段做了平滑圆弧过渡，没有直角折角，能够有效降低流体流经转向位置时的局部阻力，减少紊流产生，同时避免直角位置长期受流体冲刷造成的局部磨损，提升管路整体使用寿命。一端采用方形法兰安装结构，法兰盘上预留四个对称分布的安装孔，可通过螺栓与设备端的对应法兰面实现刚性固定，安装时可根据现场布局需求调整法兰周向安装角度，

　　适配不同方向的管路对接需求，法兰与弯管衔接位置做了加厚过渡处理，能够抵消管路运行过程中产生的振动应力，避免衔接位置出现应力断裂。另一端为直插式圆柱接口，可适配对应通径的硬管套接或者快装接头连接，接口外圆做了多道环形凹槽设计，套接管路后可通过卡箍或者焊接方式实现密封固定，保证接驳位置的密封性能，避免流体泄漏。设计过程中优先考虑了安装边界的适配性，弯管的弯曲半径经过合理计算，既保证了流体转向的顺畅性，又控制了整体安装占用空间，法兰端的安装孔位间距符合常规工业管路的安装标准，不需要额外加工转接板即可直接适配多数设备的预留接口位置。弯管主体的壁厚根据常规工业管路的承压标准设计，能够满足中低压流体输送的强度要求，整体结构没有多余的冗余设计，

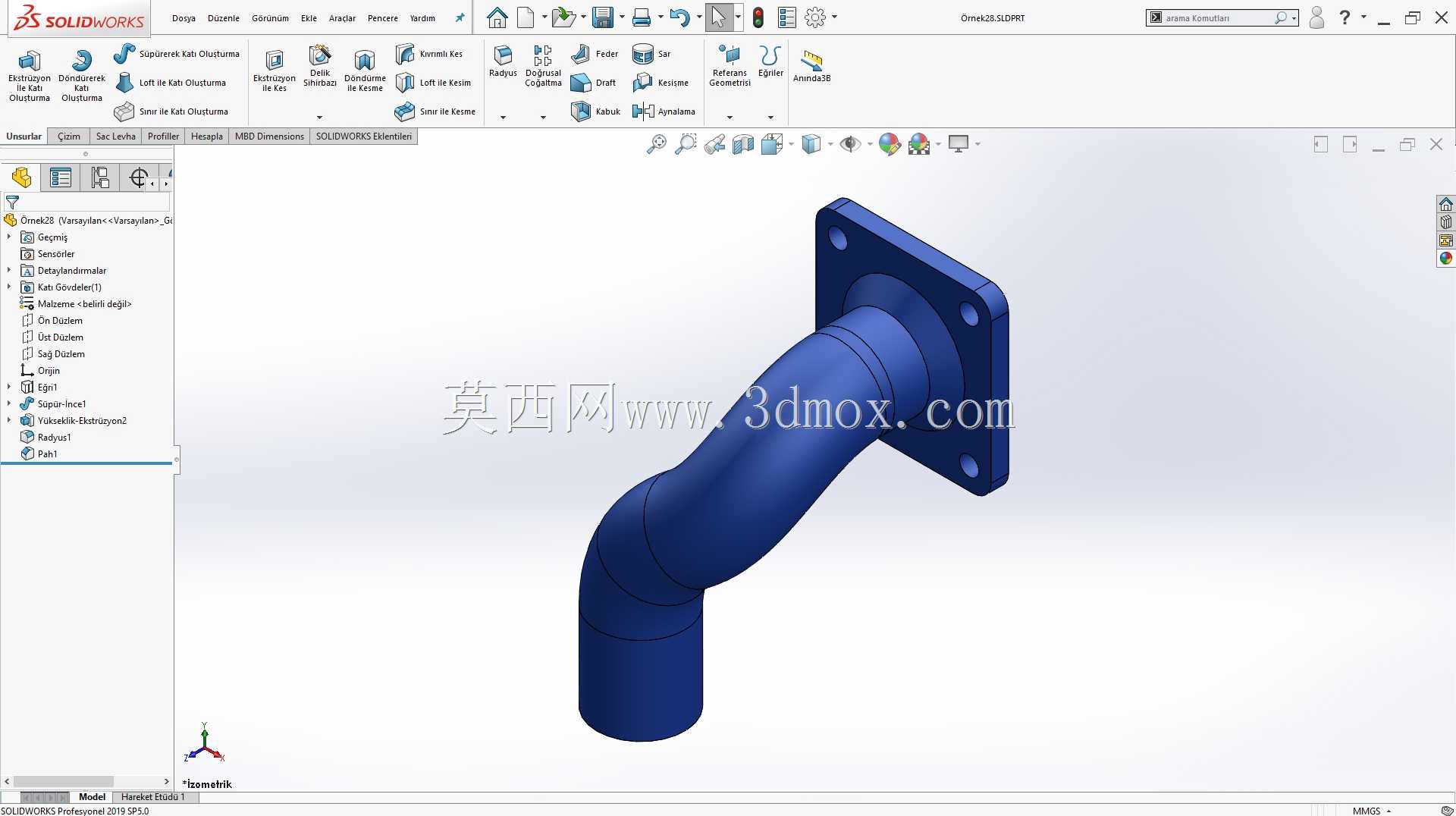

　　外形规整，在三维建模过程中所有特征均采用参数化绘制，法兰孔位、弯曲半径、接口通径、整体长度等关键尺寸都可根据实际使用需求进行快速调整，方便设计人员根据不同的管路通径、安装空间要求进行改型设计。实际安装时需要注意法兰面与设备对接面之间需加装密封垫片，按照对角顺序逐步拧紧安装螺栓，避免法兰面受力不均造成密封失效，直插端连接管路后要确认卡箍锁紧位置完全覆盖环形凹槽，保证接驳位置的抗拉脱能力。该类弯管连接件在设备装配过程中能够有效减少管路接驳所需的接头数量，降低管路系统的泄漏点，同时一体化的结构相比多个接头拼接的转向结构具备更好的结构刚性，能够承受管路内部流体压力波动带来的冲击，适合在固定布设的工业管路系统中使用，在液压设备的阀组外接管路、

　　冷却系统的水循环管路、压缩空气的输送管路中都有广泛的应用空间。建模时对弯管内外壁的同轴度做了严格控制，保证弯曲段的壁厚均匀，避免局部壁厚过薄造成承压能力下降，法兰盘的安装面做了平面度处理要求，保证与对接面贴合时的密封效果，所有棱角位置都做了小倒角处理，避免安装过程中划伤操作人员，同时去除加工过程中产生的毛刺。
