带颈凸缘法兰管道连接构件

　　这类带颈凸缘结构的法兰连接件，在低压流体输送管路系统里的应用场景非常普遍，不管是民用给排水管路、工业循环水系统，还是小型化工介质输送的支线管路，都能见到这类构件的身影。它的核心作用是实现管道与管道、管道与终端设备之间的刚性可拆卸连接，相比螺纹连接、焊接连接，法兰连接的优势在于拆装便捷，后期管路维护、设备检修时不需要破坏整条管线的结构，只需要松开连接螺栓就能完成对应段的拆解作业。

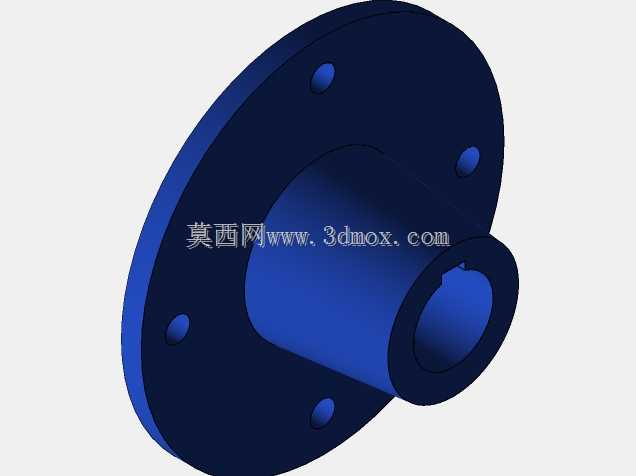

　　从结构设计思路来看，这个构件采用圆盘法兰盘加同轴颈状凸台的一体化结构，首先是考虑到连接强度的需求：法兰盘上均匀分布的螺栓通孔，是用来穿装锁紧螺栓的，孔位的分度圆直径、孔的数量和孔径，都是匹配对应公称通径管路的压力等级来设定的，安装时螺栓预紧力会均匀作用在法兰盘端面，配合端面之间的密封垫片，就能实现管路接口的静密封，避免输送介质出现渗漏。而延伸出的颈状凸台，一方面是用来和对接管道进行套接或者焊接定位，凸台的内孔直径和对接管道的外径/内径做公差配合，装配时能直接把管道插入凸台内孔完成定位，不需要额外做同轴度找正，大幅降低现场安装的对位难度；另一方面颈状结构能大幅降低法兰盘与管道连接位置的应力集中，避免管路运行过程中受振动、介质冲击载荷时，在法兰根部出现焊缝开裂或者结构断裂的问题。

　　从安装边界的角度来说，这类法兰的外形尺寸需要严格匹配管路的安装空间：法兰盘的外径决定了安装时需要预留的螺栓操作空间，现场布管时要在法兰径向预留足够的扳手操作余量，不然穿装螺栓、后期紧固维护时会出现工具无法就位的问题；颈状凸台的轴向长度，要满足管道插入后的焊接或者粘接作业空间，不能因为凸台过短导致连接强度不足，也不能因为凸台过长挤占管路的有效安装长度，影响整条管线的排布精度。另外法兰盘的端面平面度有明确的工程要求，装配前需要检查端面有没有磕碰、划痕，不然即使螺栓锁紧力达到要求，密封垫片受压不均匀也会出现介质渗漏的问题。

　　实际选型应用时，还要结合输送介质的特性匹配对应的材质和密封形式，如果是输送普通常温清水，采用普通碳钢材质配合橡胶密封垫片就能满足使用需求；如果是输送有一定腐蚀性的介质，就需要更换不锈钢材质或者做防腐涂层处理，密封垫片也要换成耐腐的聚四氟乙烯材质。另外螺栓的锁紧顺序也有工程规范要求，不能沿圆周依次锁紧，要采用对角交替锁紧的方式，分两到三次逐步把螺栓拧紧到规定扭矩，保证法兰盘端面受力均匀，避免出现偏载导致密封失效或者法兰盘变形的问题。

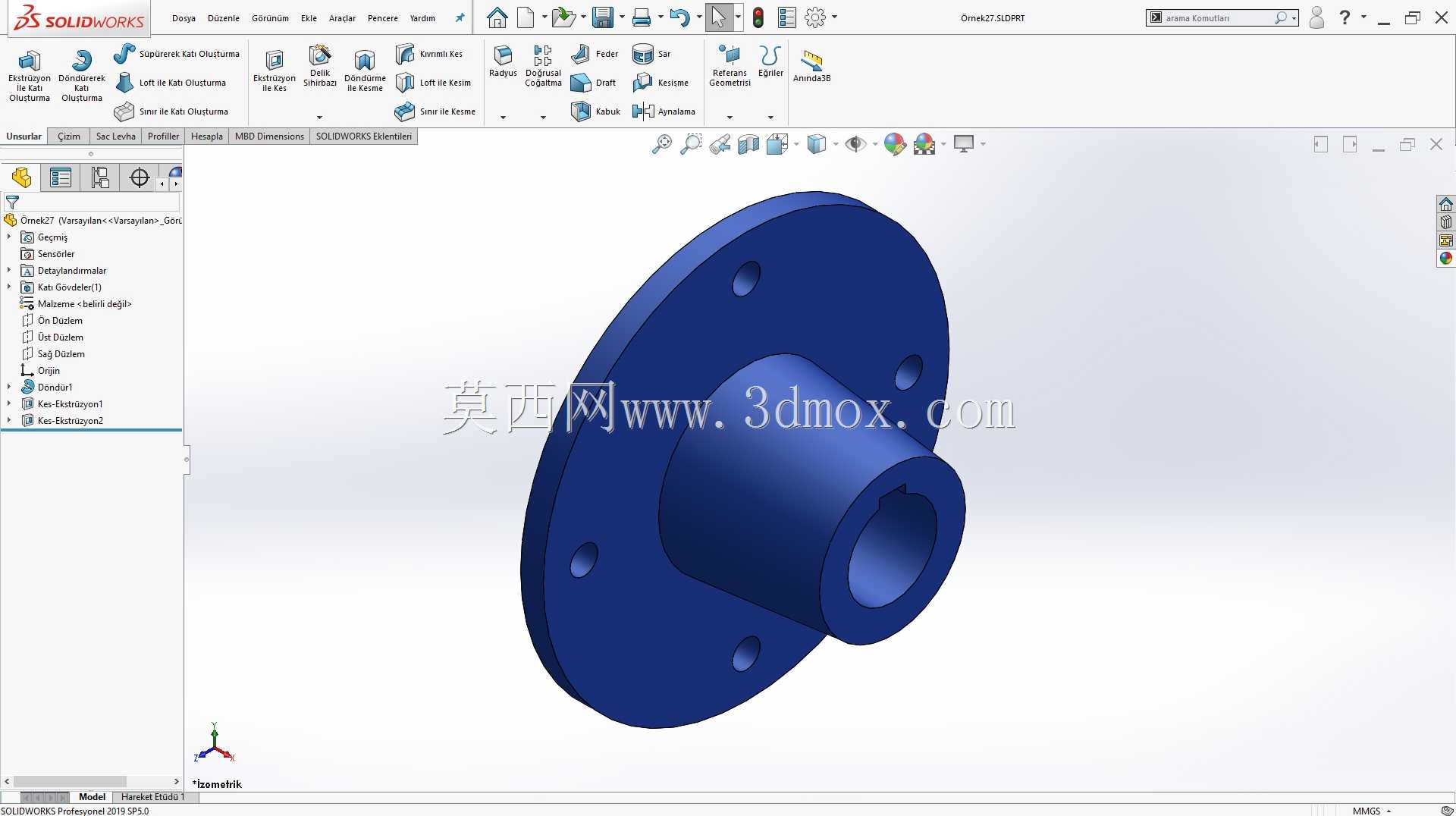

　　这类构件的建模过程中，首先要确定内孔通径、法兰盘外径、螺栓孔分度圆、凸台外径和轴向长度这些核心尺寸参数，先通过旋转特征做出主体的回转结构，再通过阵列特征完成法兰盘上螺栓孔的均布加工，建模时要注意螺栓孔与法兰端面的垂直度，还有凸台内孔与法兰盘的同轴度公差，这些形位公差如果在建模阶段没有做合理设定，后续加工出来的零件就会出现装配错位、密封不严的问题。另外在结构细节上，法兰盘与颈状凸台的连接位置要做合理的圆角过渡，不能做成直角尖角，一方面是避免加工时出现应力集中导致零件开裂，另一方面也能减少流体在管路内部的阻力，避免介质在转角位置出现紊流、积渣的问题。
