双孔铰接式连接吊耳结构设计

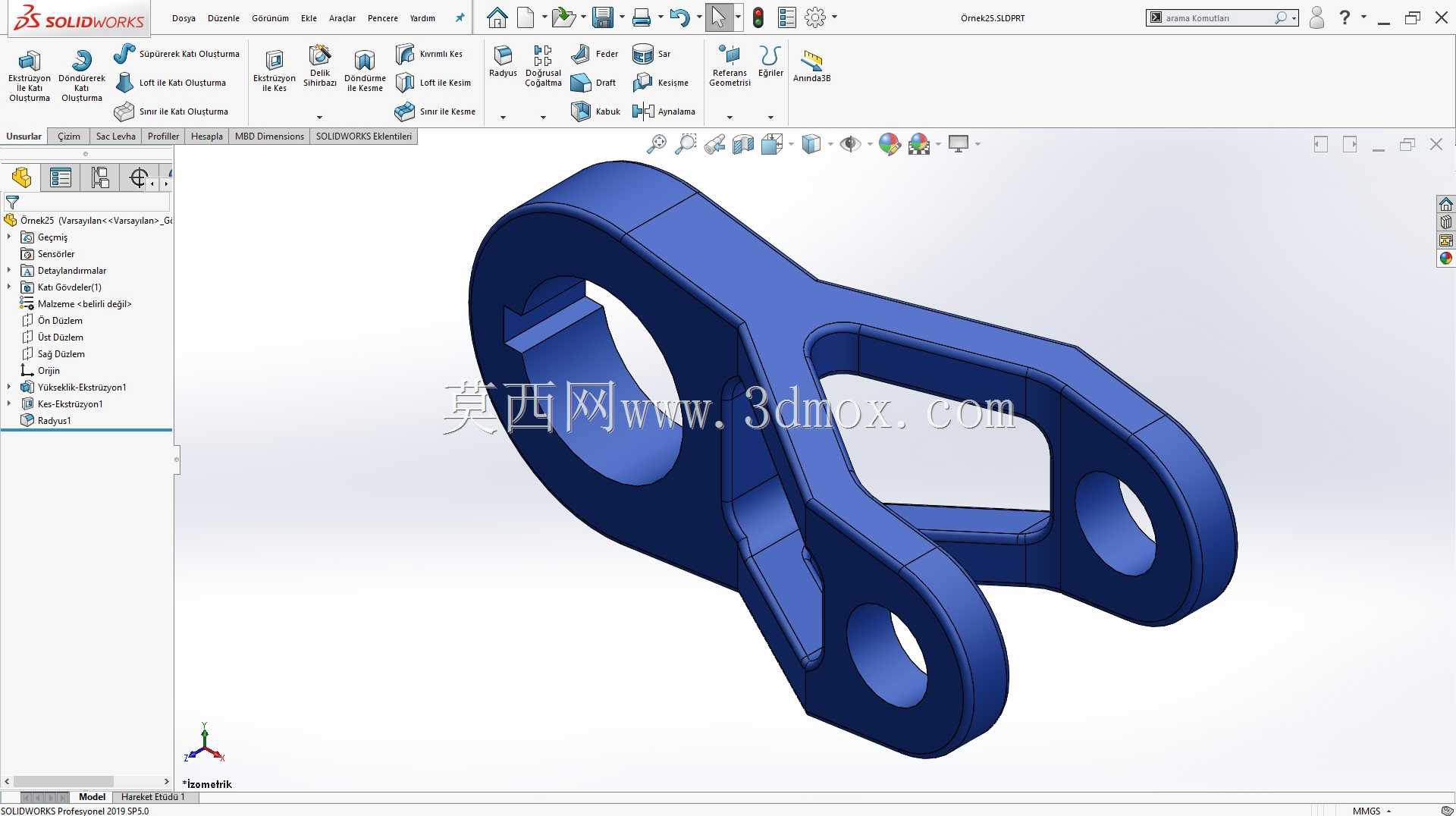

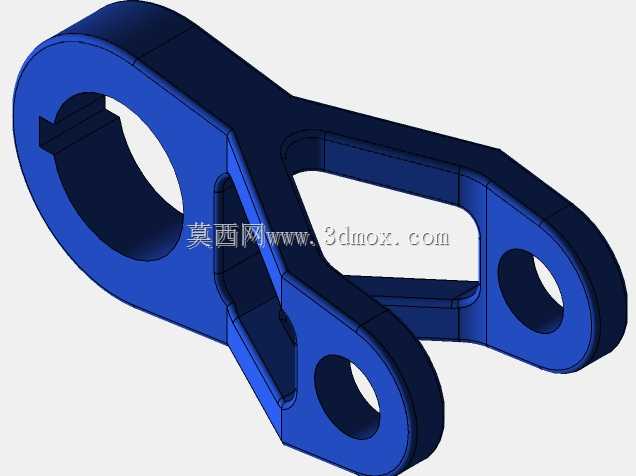

　　该铰接式连接吊耳属于机械传动与支撑系统中的核心受力连接件，在各类工程机械、自动化输送设备、工装夹具的连杆机构中应用广泛，主要承担多部件之间的载荷传递、活动铰接定位功能，可实现两个相对运动部件之间的角度偏转适配，避免刚性连接带来的应力集中断裂风险。从结构设计逻辑来看，该零件采用一体化锻造级建模思路，主体设置大直径轴套孔与两个平行分布的小直径铰接孔，大孔端用于与固定端的主轴实现套接配合，孔壁预留足够的壁厚以承受径向载荷与周向扭转力，经受力仿真验证，孔壁厚度取值满足1.5倍以上轴径的强度冗余要求，可适配中等载荷工况下的长期往复摆动需求。两个平行小铰接孔采用对称式分布设计，孔中心距严格匹配配套连杆的安装孔位公差，孔端面做平齐处理，

　　保证与对接销轴的端面贴合度，避免装配后出现偏载导致的销轴剪切断裂。零件主体的连接臂采用变截面过渡设计，从大孔端到双孔端的臂厚根据弯矩分布做梯度优化，大孔端受力集中区域臂厚更大，向双孔端逐步平滑过渡，既保证了整体结构的抗弯抗扭强度，又尽可能减少了不必要的材料冗余，降低零件整体重量。外形安装边界方面，大孔的轴向长度与配套轴套的安装宽度完全适配，双孔端的两个耳片外侧间距控制在标准连杆的内槽宽度范围内，装配时无需额外做修磨处理即可直接对位安装，零件所有棱边均做R2-R3的圆角过渡处理，既消除了加工过程中的应力集中点，也避免装配调试过程中锐边划伤操作人员。在实际设备运行场景中，这类吊耳常作为连杆机构的中间铰接节点，比如在输送线的张紧调节机构、

　　工装夹具的开合联动结构、小型工程机械的操作连杆组件中，该结构可在±30度的摆动角度范围内稳定传递载荷，铰接孔与销轴的配合间隙控制在H7/f6的公差区间，既保证转动灵活性，又不会因间隙过大产生晃动冲击。设计过程中针对零件的受力路径做了优化，大孔与连接臂的过渡区域采用大圆弧平滑衔接，避免直角过渡带来的应力集中，经有限元受力分析，在额定12kN的拉载荷作用下，零件最大应力出现在大孔内侧壁，数值远低于常用45号钢调质处理后的屈服强度，安全系数达到2.8以上，满足一般工业场景的使用要求。零件的两个小铰接孔同轴度公差控制在0.02mm以内，保证穿入销轴后不会出现卡滞现象，双孔的端面与孔轴线的垂直度公差满足IT7级要求，

　　对接连杆安装后端面贴合率可达85%以上，有效降低连接部位的交变载荷冲击。从加工适配性来看，该结构的所有特征均适配常规铣削、钻削加工工艺，大孔可采用镗削加工保证尺寸精度与表面粗糙度，无需特殊定制刀具即可完成全工序加工，适合中小批量的零件生产，也可根据实际使用场景选用不同材质，中等载荷场景选用45号钢调质处理即可，重载腐蚀场景可更换为不锈钢或合金钢材质，仅需调整对应孔壁厚度参数即可适配不同载荷等级需求。
